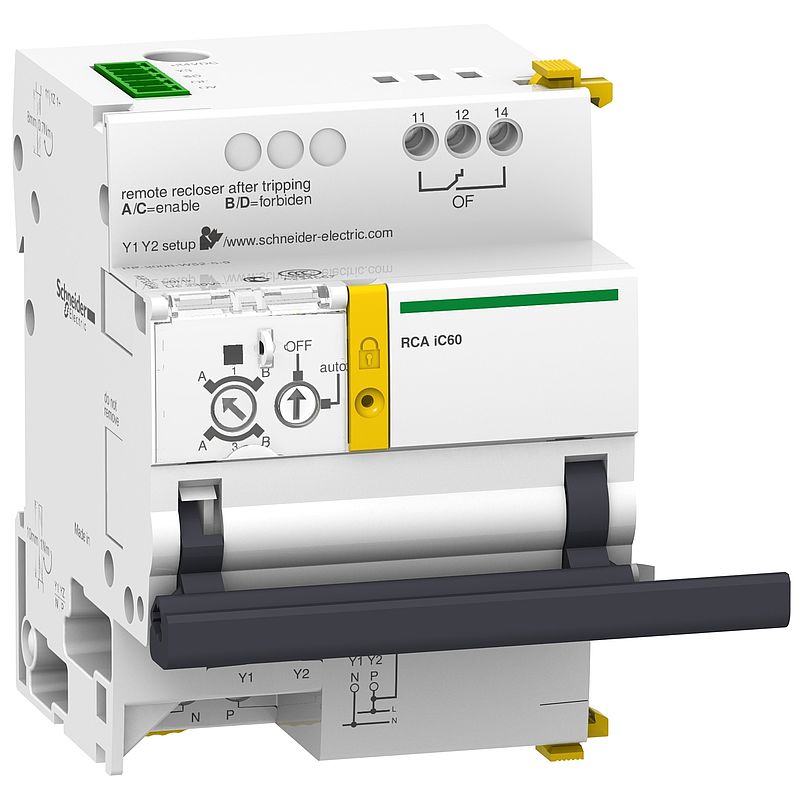

Fernantrieb RCA mit Ti24 für iC60 1P/2P, 230V AC, seitlich anbaubar
A9C70122
Materialpreisgruppe
: D3
318,00 EUR
EAN Code: 3606480097966
Hauptdokumente
 Produktdatenblatt |
Download |
|
Application Notes
|
Download |
|
Instruction sheet
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (13)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Fernauslöser |
| Kurzbezeichnung des Geräts | RCA iC60 |
| Zusammensetzung der Signalkontakte | 1 OF spannungslose Kontakte 1 OF Ti24 1 SD Ti24 |
| Signalkreisspannung | Spannungsloser Kontakt 24 - 230 V 0,01 - 1 A AC Ti24 24 V 100 mA DC |
Zusatzmerkmale |
| Kontrolltyp | Fernsteuerung Impulsbetrieb und Dauerbetrieb 230 V AC 50/60 Hz Fernsteuerung Dauerbetrieb Ti24 24 V DC |
| Eingangsstrom | 5 mA Impuls 5 mA gewartet 5,5 mA Beibehaltung einer sehr niedrigen Spannung |
| Impulsdauer | >= 200 ms Steuerkreis |
| [tA] Antwortzeit | < 500 ms |
| [UH,nom] Bemessungsbetriebsspannung | 230 V AC 50/60 Hz |
| Leistungsaufnahme in W | 1 W |
| [Ui] Bemessungs-Isolationsspannung | 400 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Einstellwert | Autom.: Fernsteuerung autorisiert Aus: Fernsteuerung gesperrt Modus 1: zentrale Steuerung Modus 3: zentrale Steuerung und lokale Übersteuerung Position A: Wiedereinschaltung nach Auslösung autorisiert Position B: Wiedereinschaltung nach Auslösung gesperrt |
| Lokale Signalisierung | Blitzlicht grün LED: betriebsbereit Blitzlicht orange LED: nicht betriebsbereit |
| Montagemodus | Fixiert |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | NEIN |
| 9-mm-Raster | 7 |
| Höhe | 93 mm |
| Breite | 63 mm |
| Tiefe | 75,5 mm |
| Produktgewicht | 400 g |
| Farbe | Weiß |
| Elektrische Lebensdauer | 10000 Zyklen |
| Mechanische Lebensdauer | 10000 Zyklen |
| Vorrichtungen für Vorhängeschlösser | Verriegelbar |
| Drahtabisolierungslänge | Stromversorgung: 10 mm für unten Verbindung Eingang: 10 mm für unten Verbindung Ausgänge: 8 mm für oben Verbindung Ti24-Schnittstelle: 10 mm für Klemme Verbindung |
| [M] Anzugsdrehmoment | Hilfsausgang: 0,7 Nm Hilfsspannungsversorgung: 1 Nm Hilfseingang: 1 Nm |
| Physikalische Schnittstelle | Ti24 |
| Kompatible Produktfamilie | Acti 9 Acti9 iC60 Acti 9 Acti9 iC65 Acti 9 iMDU Spannungsadapter Modicon SPS |
| Produktkompatibilität | 2P iC60 1P + N iC60 1P iC60 1P iC65 2P iC65 iMDU SPS |
Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht IEC 60947 |
| Überspannungskategorie | II |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 93 % bei 40 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 511,000 g |
| VPE 1 Höhe | 9,000 cm |
| VPE 1 Breite | 11,000 cm |
| VPE 1 Länge | 16,200 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 14 |
| VPE 2 Gewicht | 7,640 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 22d60f38-f25b-4d34-b274-088b0fb0346a |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Nein |
| Rücknahme | No |
