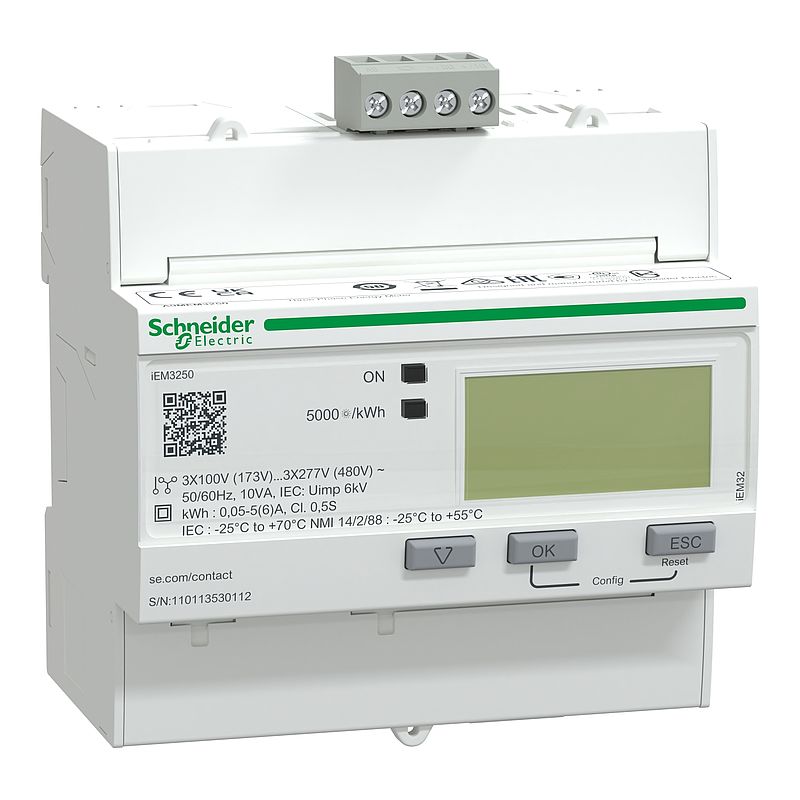

Energiezähler iEM3250, 3-phasig, 1A/5A, erweiterte Messfunktion, Modbus, Genauigkeitsklasse 1/0,5s
A9MEM3250
Materialpreisgruppe
: DT
195,50 EUR
EAN Code: 3606480481567
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Konformitätserklärung
|
Download |
|
Technische Zeichnung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
Dieses Produkt ist kompatibel mit
Transformatoren: Kompatible Produkte
Transformatoren (116)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Baureihe | Acti9 iEM3000 |
| Kurzbezeichnung des Geräts | iEM3250 |
| Produkt- oder Komponententyp | Energiezähler |
| Marktsegment | Gebäude kleine Gebäude Kostenmanagement: Abrechnung: Haupteinspeisung Gebäude kleine Gebäude Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gebäude kleine Gebäude Kostenmanagement: Abrechnung: Schalttafel Gebäude mittlere Gebäude Kostenmanagement: Abrechnung: Haupteinspeisung Gebäude mittlere Gebäude Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gebäude mittlere Gebäude Kostenmanagement: Abrechnung: Schalttafel Gebäude große Gebäude Kostenmanagement: Abrechnung: Haupteinspeisung Gebäude große Gebäude Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gebäude große Gebäude Kostenmanagement: Abrechnung: Schalttafel Gebäude Multiseite Kostenmanagement: Abrechnung: Haupteinspeisung Gebäude Multiseite Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gebäude Multiseite Kostenmanagement: Abrechnung: Schalttafel Datenzentrum Kostenmanagement: Abrechnung Gesundheitswesen Kostenmanagement: Abrechnung Industrie Kostenmanagement: Abrechnung Gebäude kleine Gebäude Kostenmanagement: Kostenzuweisung: Haupteinspeisung Gebäude kleine Gebäude Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Gebäude kleine Gebäude Kostenmanagement: Kostenzuweisung: Schalttafel Gebäude mittlere Gebäude Kostenmanagement: Kostenzuweisung: Haupteinspeisung Gebäude mittlere Gebäude Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Gebäude mittlere Gebäude Kostenmanagement: Kostenzuweisung: Schalttafel Gebäude große Gebäude Kostenmanagement: Kostenzuweisung: Haupteinspeisung Gebäude große Gebäude Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Gebäude große Gebäude Kostenmanagement: Kostenzuweisung: Schalttafel Gebäude Multiseite Kostenmanagement: Kostenzuweisung: Haupteinspeisung Gebäude Multiseite Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Gebäude Multiseite Kostenmanagement: Kostenzuweisung: Schalttafel Datenzentrum Kostenmanagement: Kostenzuweisung Gesundheitswesen Kostenmanagement: Kostenzuweisung Industrie Kostenmanagement: Kostenzuweisung |
Zusatzmerkmale |
| Beschreibung der Pole | 3P 3P + N 1P + N |
| Messwerttyp | Wirkenergie Strom Spannung Wirkleistung |
| Geräteanwendung | Teilabrechnung Teilzähler |
| Genauigkeitsklasse | Klasse 0,5S Wirkenergie entspricht IEC 62053-22 Klasse 0,5S Wirkenergie entspricht IEC 61557-12 Klasse C Wirkenergie entspricht EN 50470-3 |
| Eingangstyp | Current transformer 1 A oder 5 A |
| [In] Bemessungsstrom | 5 A 1 A |
| Bemessungsspannung | 100…277 V 173…480 V |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | LCD-Anzeige |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 1…32767000 mA |
| gemessener Höchstwert | 99.999.999 MWh |
| Kommunikationsprotokoll | Modbus RTU bei 9, 6, 19, 2 und 38,4 kBaud gerade/ungerade oder keine, Isolierung 4000 V |
| Unterstützung von Kommunikationsanschlüssen | Schraubklemmenleiste: RS485 |
| Lokale Signalisierung | Grün Anzeigeleuchte: Strom EIN Gelb Blitzlicht LED: Genauigkeitsüberprüfung Gelb Anzeigeleuchte: die Kommunikation auf den Modbus-Anschluss ist aktiv |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Stromschaltkreis: Schraubklemmen 6 mm² Kabel(n) Spannungsschaltkreis: Schraubklemmen 2,5 mm² Kabel(n) |
| Überspannungskategorie | III |
| Produktzertifizierungen | CE entspricht IEC 61010-1 (Sicherheit) CE entspricht EN 61557-12 (Energieüberwachung) CE entspricht EN/IEC 61326-1 (Störungen) UKCA entspricht BS EN 61010-1 (Sicherheit) UKCA entspricht BS EN 61557-12 (Energieüberwachung) UKCA entspricht BS EN 61326-1 (Störungen) CULus entspricht UL 61010-1 (Sicherheit) CULus entspricht EN 61010-1 (Sicherheit) EAC (Nebenzähler) KZ entspricht NMI M 6-1 KZ NMI entspricht NMI M 6-1 |
| Marktsegment | Kleingewerbe Gebäude |
| Kompatibilitätscode | IEM3250 |
| Normen | BS EN 61557-12:2021 IEC 61557-12:2021 EN 61557-12:2021 BS EN 61326-1 IEC 61326-1 EN 61326-1 BS EN 62052-11:2020 IEC 62052-11:2020 EN 62052-11:2020 BS EN 62053-21 IEC 62053-21 EN 62053-21 BS EN 62053-22:2020 IEC 62053-22:2020 EN 62052-22 BS EN 62052-31:2015 IEC 62052-31:2015 EN 62052-31:2015 BS EN 61010-1:2010 EN 61010-1:2010 IEC 61010-1:2010 UL 61010-1:2010 BS EN 61010-2-30 IEC 61010-2-30 EN 61010-2-30 UL 61010-2-30 ANSI C12.20 |
Montage |
| Schutzart (IP) | IP40 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C |
| Umgebungstemperatur bei Betrieb | -25…70 °C - IEC |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Betriebshöhe | < 3.000 m |
| Farbe | Weiß |
| 9-mm-Raster | 10 |
| Breite | 90 mm |
| Höhe | 95 mm |
| Tiefe | 69 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 348,000 g |
| VPE 1 Höhe | 8,300 cm |
| VPE 1 Breite | 9,500 cm |
| VPE 1 Länge | 10,200 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 30 |
| VPE 2 Gewicht | 11,002 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 891f1e00-5716-40af-bbc3-9e112e253381 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
