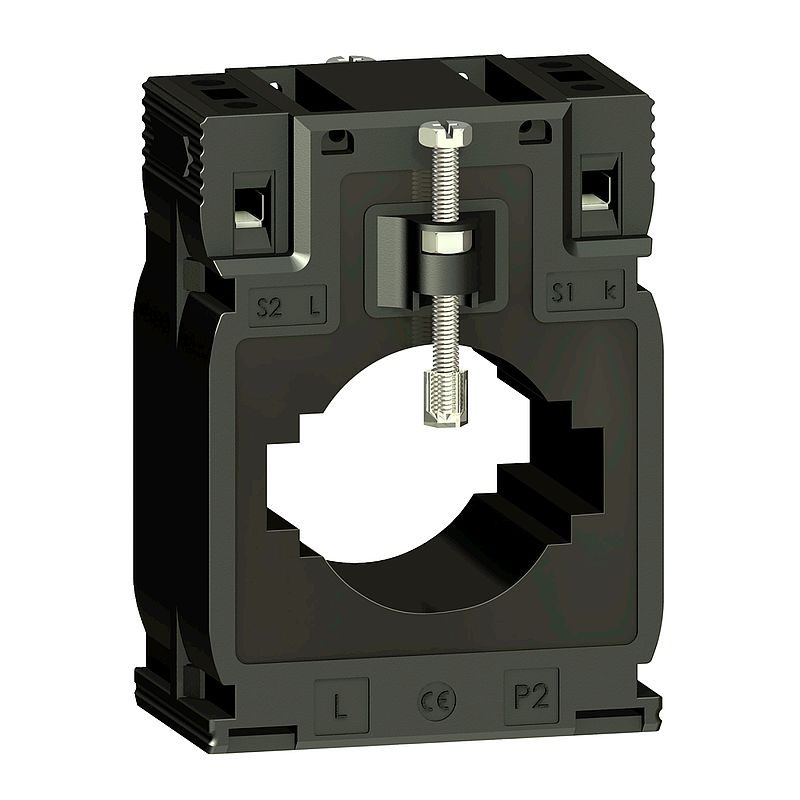

Wandler TI 800/5 TR Kabel D40+12x50 20x40

METSECT5MD080
Materialpreisgruppe : DT
57,30 EUR
EAN Code: 3606480618895
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Umweltzertifikat  (ROHS/REACH) Download
Konformitätserklärung Download
Sonstiger technischer Leitfaden Download
Gebrauchsanleitung Download
CAD Download
Katalog Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Hauptfunktionen: Kompatible Produkte

METSEPM2210

Universalmessgerät PM2210, 3-phasig, 1A/5A, LCD Anzeige, S0 Impuls, Genauigkeitsklasse 1

162,00 EUR
A9MEM3250

Energiezähler iEM3250, 3-phasig, 1A/5A, erweiterte Messfunktion, Modbus, Genauigkeitsklasse 1/0,5s

191,50 EUR
METSEPM5561

Universalmessgerät PM5561, 2 Ethernet, MID, bis 63. Harmonisch, 4 Digitaleingang und 2 Digitalausgang, Klasse 0,2s

814,00 EUR
METSEPM5570

Universalmessgerät PM5570, 2 Ethernet, bis 63. Harmonischen, 2 Digitaleingang -ausgang, 2 Analogeingang, Klasse 0,2s

771,00 EUR
A9MEM3235

Energiezähler iEM3235, 3-phasig, 1A/5A, erweiterte Messfunktion, M-Bus, 1E/1A, MID konform, Genauigkeitsklasse 1/0,5s

256,00 EUR
METSEPM5661

Universalmessgerät PM5661, 2 Ethernet, MID, bis 63. Harmonischen, 2 Digitaleingang und 2 -ausgang, RCM, Klasse 0,2s

833,00 EUR
METSEPM5331

Universalmessgerät PM5331, Modbus RTU, MID, bis 31. Harmonische, 2 Digitaleingang -ausgang, 2 Ausgangrelais, Klasse 0,5s

401,00 EUR
METSEPM5111

Universalmessgerät PM5111, Modbus RTU, MID konform, bis zur 15. Harmonischen, 1 Digitalausgang, Genauigkeitsklasse 0,5s

313,00 EUR
METSEPM5660

Universalmessgerät PM5660, 2 Ethernet, bis 63. Harmonischen, 2 Digitaleingang und 2 -ausgang, RCM, Klasse 0,2s

771,00 EUR
METSEPM5761

Universalmessgerät PM5761, 2 Ethernet,MID, bis 63. H, 2 Digitaleingang und 2 -ausgang, RCM, Störschrieb, Klasse 0,2s

957,00 EUR
METSEPM2220

Universalmessgerät PM2220, 3-phasig, 1A/5A, LCD Anzeige, bis zur 15. Harmonischen, Modbus RS485, Genauigkeitsklasse 1

238,00 EUR
METSEPM5560

Universalmessgerät PM5560, 2 Ethernet, bis 63. Harmonischen, 4 Digitaleingang und 2 DIgitalausgang, Klasse 0,2s

751,00 EUR
METSEPM5760

Universalmessgerät PM5760, 2 Ethernet, bis 63. Harmonisch, 2 Digitaleingang und 2-ausgang, RCM, Störschrieb, Klasse 0,2s

896,00 EUR
METSEPM5650

Universalmessgerät PM5650, 2 Ethernet, bis 63. Harmonischen, 4 Digitaleingang und 2 -ausgang, Störschrieb, Klasse 0,2s

878,00 EUR
METSEPM5580

Universalmessgerät PM5580, 2 Ethernet, bis 63. Harmonischen, 4 Digitaleingang und 2 DIgitalausgang, 24VDC, Klasse 0,2s

751,00 EUR
METSEPM5341

Universalmessgerät PM5341, Ethernet, MID, bis 31. Harmonischen, 2 Digitaleingang -ausgang, 2 Ausgangrelais, Klasse 0,5s

477,00 EUR
METSEPM5320

Universalmessgerät PM5320, Ethernet, bis zur 31. Harmonischen, 2 Digitaleingang und -ausgang, Genauigkeitsklasse 0,5s

382,00 EUR
A9MEM3215

Energiezähler iEM3215, 3-phasig, 1A/5A, mit Teilzähler, 2E, Multi-Tarif, MID konform, Genauigkeitsklasse 1/0,5s

198,00 EUR
METSEPM5110

Universalmessgerät PM5110, Modbus RTU, bis zur 15. Harmonischen, 1 Digitalausgang, Genauigkeitsklasse 0,5s

250,00 EUR
METSEPM5310

Universalmessgerät PM5310, Modbus RTU, bis zur 31. Harmonischen, 2 Digitaleingang und -ausgang, Genauigkeitsklasse 0,5s

327,00 EUR
METSEPM5340

Universalmessgerät PM5340, Ethernet, bis zur 31. Harmonischen, 2 Digitaleingang -ausgang, 2 Ausgangrelais, Klasse 0,5s

414,00 EUR
A9MEM3255

Energiezähler iEM3255, 3-phasig, 1A/5A, erweiterte Messfunktion, Modbus, 1E/1A, MID konform, Genauigkeitsklasse 1/0,5s

223,00 EUR
METSEPM5563

Universalmessgerät PM5563, 2 Ethernet, DIN Montage, bis 63. Harmonischen, 4 Digitaleingang und 2 -ausgang, Klasse 0,2s

689,00 EUR
A9MEM3210

Energiezähler iEM3210, 3-phasig, 1A/5A, mit Teilzähler, S0-Impuls, MID konform, Genauigkeitsklasse 1/0,5s

178,50 EUR
A9MEM3265

Energiezähler iEM3265, 3-phasig, 1A/5A, erweiterte Messfunktion, BACnet, 1E/1A, MID konform, Genauigkeitsklasse 1/0,5s

275,00 EUR
METSEPM5330

Universalmessgerät PM5330, Modbus RTU, bis zur 31. Harmonischen, 2 Digitaleingang -ausgang, 2 Ausgangrelais, Klasse 0,5s

338,00 EUR
METSEPM2230

Universalmessgerät PM2230, 3-phasig, 1A/5A, LCD Anzeige, bis zur 31. Harmonischen, Modbus RS485, Genauigkeitsklasse 0,5s

306,00 EUR
A9MEM3200

Energiezähler iEM3200, 3-phasig, 1A/5A, mit Teilzähler, Genauigkeitsklasse 1/0,5s

161,00 EUR
A9MEM3275

Energiezähler iEM3275, 3-phasig, 1A/5A, erweiterte Messfunktion, LON, 1E, MID konform, Genauigkeitsklasse 1/0,5s

275,00 EUR
METSEPM5100

Universalmessgerät PM5100, ohne Kommunikation, bis zur 15. Harmonischen, 1 Digitalausgang, Genauigkeitsklasse 0,5s

238,00 EUR
METSEPM5563RD

Universalmessgerät PM5563RD, 2 Ethernet, abgesetzte Anzeige, bis 63. H, 4 Digitaleingang und 2 -ausgang, Klasse 0,2s

846,00 EUR
Hauptfunktionen (31)

Spezifikationen

Hauptmerkmale
Baureihe PowerLogic
Produktname CT
Produkt- oder Komponententyp Stromwandler
Sekundärstrom 5 A
Genauigkeitsklasse Klasse 0,5 bei 8 VA
Klasse 1 bei 12 VA
[In] Bemessungsstrom 800 A
Zusatzmerkmale
Typ des Stromwandlers Klimafest für Schiene und Kabel
Stromwandlerverhältnis 800/5
Konventioneller thermischer Strom in freier Luft (Ith) 48 kA
Dynamischer Haltestrom 2,5 Ith
Max. Sicherheitsfaktor 5
[Ue] Bemessungs-Betriebsspannung < 720 V AC 50/60 Hz
[Ui] Bemessungs-Isolationsspannung 3 kV
Montagemodus Durch Schrauben
Aufsteckbar
Isolierte Feststellschraube
Montagehalterung Sammelschiene
Montageplatte
DIN-Schiene
Breite Außerhalb: 70 mm
Höhe Außerhalb: 95 mm
Tiefe Rahmen : 45 mm
Gesamt : 65 mm
Durchmesser 40 mm
Produktgewicht 0,369 kg
[Uimp] Bemessungs-Stoßspannungsfestigkeit 3 kV
elektrische Isolationsklasse Klasse B
äußerer Kabeldurchmesser 40 mm
Öffnung der Schienen 50,5 x 12,5
40,5 x 20,5
Dichtung Ohne
Montage
Normen VDE 0414
IEC 61869-2
Produktzertifizierungen CE
Schutzart (IP) IP20
Relative Luftfeuchtigkeit 0…95 %
Umgebungstemperatur bei Betrieb -25…60 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 370 g
VPE 1 Höhe 9,000 cm
VPE 1 Breite 7,500 cm
VPE 1 Länge 12,000 cm
VPE 2 Art S03
VPE 2 Menge 28
VPE 2 Gewicht 10,801 kg
VPE 2 Höhe 30,000 cm
VPE 2 Breite 30,000 cm
VPE 2 Länge 40,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 Monate

Nachhaltigkeit

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Environmental data
REACh frei von SVHC Ja
EU-RoHS-Richtlinie Konform mit Ausnahmen
Quecksilberfrei Ja
WEEE Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
SCIP-Nummer 76ef2415-e8df-41ac-934d-14936531e31b
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Nein
Rücknahme No
