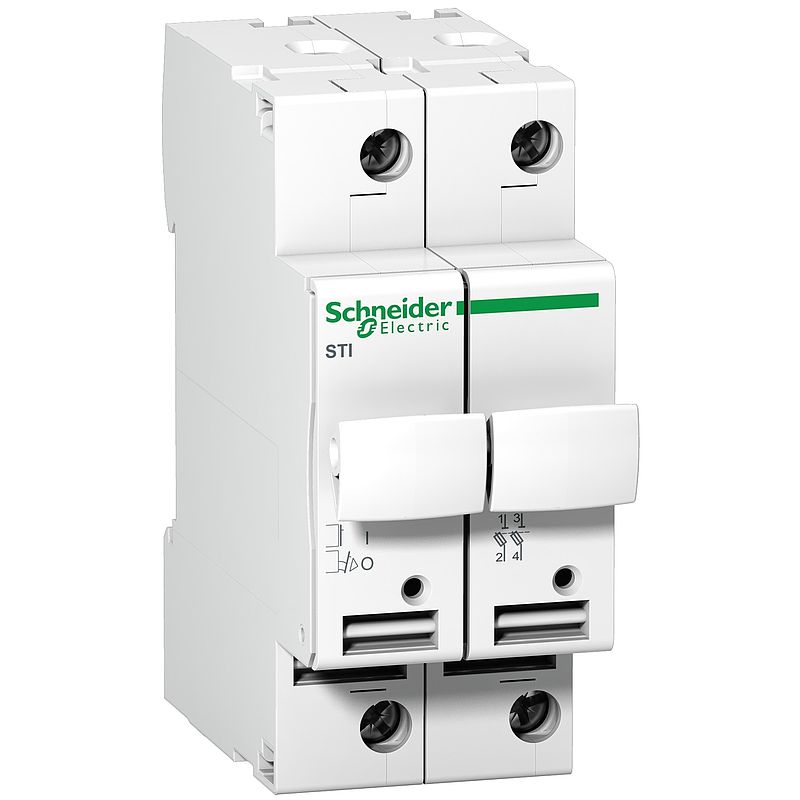

Sicherungsträger STI, 2-polig, bis 25A, für Sicherung 10,3x38mm
A9N15651
Materialpreisgruppe : D0
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| Produktumweltprofil | Download |
| Katalog | Download |
| CAD | Download |
Dieses Produkt ist kompatibel mit
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 STI |
| Produkt- oder Komponententyp | Sicherungstrennschalter |
| Kurzbezeichnung des Geräts | STI |
| Beschreibung der Pole | 2P | Zusatzmerkmale |
| [In] Bemessungsstrom | 2 A 4 A 6 A 10 A 16 A 20 A 25 A |
| Sicherungskurve | AM GG |
| Sicherungsgröße | 10,3 x 38 mm |
| [Ue] Betriebsbemessungsspannung | 500 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 4 |
| Höhe | 81 mm |
| Breite | 36 mm |
| Tiefe | 75 mm |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Schraubklemmenleisten1 Kabel(n) 0,75…10 mm² fest Schraubklemmenleisten1 Kabel(n) 0,5…6 mm² flexibel Schraubklemmenleisten2 Kabel(n) 0,75…4 mm² fest Schraubklemmenleisten2 Kabel(n) 0,5…6 mm² flexibel |
| Drahtabisolierungslänge | 12 mm |
| [M] Anzugsdrehmoment | 2 Nm | Montage |
| Normen | IEC 60269-1/2 IEC EN 60947-3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Umgebungstemperatur bei Betrieb | -20…60 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 109,000 g |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 3,500 cm |
| VPE 1 Länge | 8,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 705,000 g |
| VPE 2 Höhe | 2,750 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 20,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 8,944 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie  | Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Enthält Halogene | Halogenfreies Produkt |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
