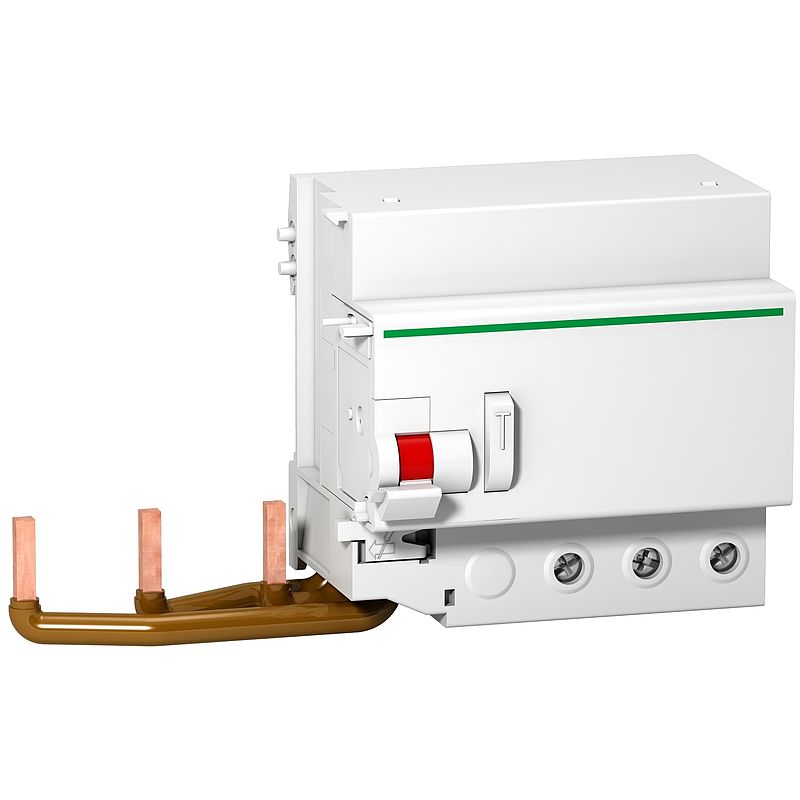

FI-Block Vigi C120, 3P, 30mA, Typ A

A9N18575
Materialpreisgruppe : D1
752,00 EUR
EAN Code: 3606480376382
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Umweltzertifikat  (ROHS/REACH) Download
Konformitätserklärung Download
Entsorgungsinformation Download
Produktumweltprofil Download
Gebrauchsanleitung Download
Katalog Download
CAD Download
Benutzerhandbuch Download
Zertifikat Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Leistungsschalter: Kompatible Produkte

A9N18365

Leitungsschutzschalter C120N, 3P, 80A, C Charakteristik, 10kA

364,00 EUR
A9N18350

Leitungsschutzschalter C120N, 3P, 100A, B Charakteristik, 10kA

392,00 EUR
A9N18470

Leitungsschutzschalter C120H, 3P, 125A, C Charakteristik, 15kA

577,00 EUR
A9N18389

Leitungsschutzschalter C120N, 3P, 125A, D Charakteristik, 10kA

507,00 EUR
A9N18349

Leitungsschutzschalter C120N, 3P, 80A, B Charakteristik, 10kA

361,00 EUR
A9N18388

Leitungsschutzschalter C120N, 3P, 100A, D Charakteristik, 10kA

452,00 EUR
A9N18512

Leitungsschutzschalter C120H, 3P, 80A, D Charakteristik, 15kA

467,00 EUR
A9N18387

Leitungsschutzschalter C120N, 3P, 80A, D Charakteristik, 10kA

419,00 EUR
A9N18469

Leitungsschutzschalter C120H, 3P, 100A, C Charakteristik, 15kA

472,00 EUR
A9N18424

Leitungsschutzschalter C120H, 3P, 80A, B Charakteristik, 15kA

411,00 EUR
A9N18468

Leitungsschutzschalter C120H, 3P, 80A, C Charakteristik, 15kA

418,00 EUR
A9N18369

Leitungsschutzschalter C120N, 3P, 125A, C Charakteristik, 10kA

521,00 EUR
A9N18367

Leitungsschutzschalter C120N, 3P, 100A, C Charakteristik, 10kA

411,00 EUR
A9N18513

Leitungsschutzschalter C120H, 3P, 100A, D Charakteristik, 15kA

506,00 EUR
Leistungsschalter (14)

Spezifikationen

Hauptmerkmale
Produkt- oder Komponententyp Zusätzliche Fehlerstrom-Schutzeinrichtungen
Kurzbezeichnung des Geräts Vigi C120
Beschreibung der Pole 3P
[In] Bemessungsstrom 125 A
Netzwerktyp AC
Erdschlussempfindlichkeit 30 mA
Erdschlussschutz Zeitverzögerung Unverzögert
Erdschluss-Schutzklasse Typ A
Normen EN 61009
IEC/EN 61009-2-1
Baureihe Acti9
Produktname Acti9 Vigi C120
Zusatzmerkmale
Geräteposition im System Abgang
Gruppeneingang
Netzwerkfrequenz 50/60 Hz
[Ue] Betriebsbemessungsspannung 400 - 415 V AC 50/60 Hz
Fehlerstrom-Auslösetechnik Spannungsunabhängig
[Ui] Bemessungs-Isolationsspannung 500 V AC 50/60 Hz entspricht IEC 60947-1
[Uimp] Bemessungs-Stoßspannungsfestigkeit 6 kV entspricht IEC 60947-2
Montagemodus Aufsteckbar
Montagehalterung 35 mm symmetrische DIN-Schiene
elektrischer Anschluss für LS-Schalter Mit Schrauben
9-mm-Raster 10
Höhe 95 mm
Breite 171 mm
Tiefe 73 mm
Produktgewicht 0,5 kg
Farbe Weiß
Mechanische Lebensdauer 20000 Zyklen
Anschlüsse - Klemmen Tunnelklemmen1…35 mm² flexibel
Tunnelklemmen1…50 mm² fest
Drahtabisolierungslänge 15 mm
[M] Anzugsdrehmoment 3,5 Nm
Montage
Schutzart (IP) IP20
Verschmutzungsgrad 3 entspricht IEC 60947-2
Umgebungstemperatur bei Betrieb -25…60 °C
Umgebungstemperatur bei Lagerung -40…60 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 715,000 g
VPE 1 Höhe 9,400 cm
VPE 1 Breite 13,700 cm
VPE 1 Länge 25,000 cm
VPE 2 Art S03
VPE 2 Menge 8
VPE 2 Gewicht 6,295 kg
VPE 2 Höhe 30,000 cm
VPE 2 Breite 30,000 cm
VPE 2 Länge 40,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Environmental data
EU-RoHS-Richtlinie Konform mit Ausnahmen
Quecksilberfrei Ja
WEEE Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
SCIP-Nummer D4e820de-5d4d-442b-8a18-46a31f25b739
Verpackung ohne Kunststoff Ja
Verpackung mit Recycling-Karton Nein
Rücknahme No
