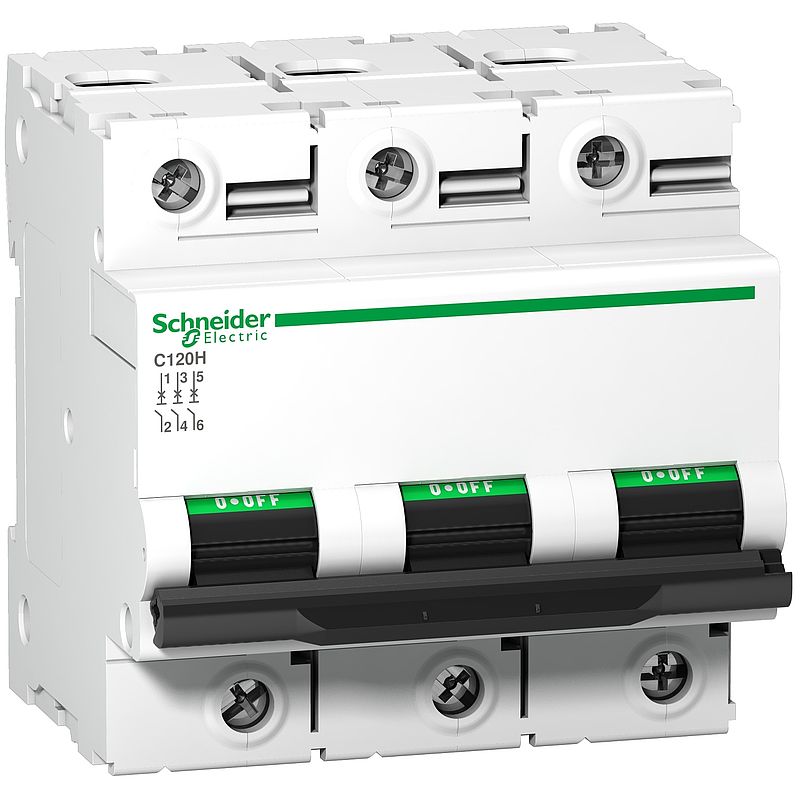

Leitungsschutzschalter C120H, 3P, 80A, C Charakteristik, 15kA

A9N18468
Materialpreisgruppe : D1
422,00 EUR
EAN Code: 3606480380396
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Umweltkonformitätserklärung Download
Produktumweltprofil Download
Zertifikat Download
CAD Download
Katalog Download
Konformitätserklärung Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile: Kompatible Produkte

A9N27062

Füll- und Distanzstück, 9mm, weiß

15,35 EUR
27145

Verriegelungselement für LS-Schalter C120 in EIN oder AUS Stellung

15,60 EUR
19091

Mehrfach-Anschlussklemmen für 3 Kupferleiter, Set mit 4 Stück

135,50 EUR
19096

Mehrfach-Anschlussklemmen für 3 Kupferleiter, Set mit 3 Stück

125,00 EUR
Zubehörteile (4)

Zusatzausrüstungen: Kompatible Produkte

A9N26969

Unterspannungsauslöser MNx 230V AC

158,50 EUR
A9N26960

Unterspannungsauslöser MN, 220-240V AC

91,20 EUR
A9N26948

Arbeitsstromauslöser MX+Hilfskontakt OF, 24V AC/DC

73,40 EUR
A9N26500

Überspannungsauslöser MSU 230V AC

132,00 EUR
A9N26478

Arbeitsstromauslöser MX 12-24VAC / 12-24VDC

58,70 EUR
A9N26947

Arbeitsstromauslöser MX+Hilfskontakt OF, 48V AC/DC

73,40 EUR
A9N26963

Unterspannungsauslöser verzögert MNs, 220-240V AC

123,00 EUR
A9N26961

Unterspannungsauslöser MN, 48V AC/DC

94,10 EUR
A9N26971

Unterspannungsauslöser MNx 400V AC

158,50 EUR
A9N26477

Arbeitsstromauslöser MX 48VAC / 48VDC

60,70 EUR
A9N26476

Arbeitsstromauslöser MX, 100-415V AC / 110-130V DC

53,60 EUR
A9N26946

Arbeitsstromauslöser MX+Hilfskontakt OF, 220-415V AC 110-130V DC

73,40 EUR
A9N26917

Fernmeldeschalter, Acti9, SD, 1 Wechsler, 2mA bis 100mA, 24VAC bis 250VAC, 24VDC bis 220VDC, Anschluss unten

41,85 EUR
A9N26904

Hilfsschalter, Acti9, OF 1OC, 100mA - 6A, AC/DC, Anschluss unten

27,45 EUR
A9N26914

Hilfskontakt, Acti9, OF, 2mA bis 100mA, 24VAC bis 250VAC, 24VDC bis 220VDC, Anschluss unten

27,45 EUR
A9N26907

Fernmeldeschalter, Acti9, SD, 100mA - 6A, AC/DC, Anschluss unten

41,85 EUR
Zusatzausrüstungen (16)

Kommunikations-Artikel: Kompatible Produkte

A9MEM1580

Energiezähler, PowerTag Flex 160A 3P/3P+N, Funk, Position oben und unten, Genauigkeitsklasse 1

238,00 EUR
Kommunikations-Artikel (1)

Erweiterungen: Kompatible Produkte

A9N18576

FI-Block Vigi C120, 3P, 300mA, Typ A

735,00 EUR
A9N18595

FI-Block Vigi C120, 3P, 300mA, Typ A si

809,00 EUR
A9N18575

FI-Block Vigi C120, 3P, 30mA, Typ A

760,00 EUR
A9N18594

FI-Block Vigi C120, 3P, 30mA, Typ A si

784,00 EUR
A9N18558

FI-Block Vigi C120, 3P, 300mA, Typ A selektiv, SI

809,00 EUR
A9N18559

FI-Block Vigi C120, 3P, 1000mA, Typ A selektiv, SI

818,00 EUR
Erweiterungen (6)

Spezifikationen

Hauptmerkmale
Baureihe Acti9
Produktname Acti9 C120
Produkt- oder Komponententyp Leitungsschutzschalter
Kurzbezeichnung des Geräts C120H
Geräteanwendung Verteilung
Beschreibung der Pole 3P
Anzahl der geschützten Pole 3
[In] Bemessungsstrom 80 A bei 30 °C
Netzwerktyp AC
Auslöser-Technologie Thermomagnetisch
Kurvenscheibe C
Ausschaltvermögen 15000 A Icn bei 230-400 V AC 50/60 Hz entspricht EN/IEC 60898-1
10 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2
15 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2
30 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2
15 kA Icu bei <= 375 V DC entspricht EN/IEC 60947-2
Eignung für Isolation Ja entspricht IEC 60947-2
Normen EN/IEC 60898-1
EN/IEC 60947-2
Produktzertifizierungen EAC
Zusatzmerkmale
Netzwerkfrequenz 50/60 Hz
[Ue] Betriebsbemessungsspannung <= 375 V DC
380 - 415 V AC 50/60 Hz
220 - 240 V AC 50/60 Hz
440 V AC 50/60 Hz
230-400 V AC 50/60 Hz
Magnetische Auslösegrenze 5 - 10 x In
[Ics] Bemessungsbetriebs-Ausschaltvermögen 7500 A 50 % entspricht EN/IEC 60898-1 - 230-400 V AC 50/60 Hz
5 kA 50 % entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz
15 kA 50 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz
7,5 kA 50 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz
15 kA 100 % entspricht EN/IEC 60947-2 - <= 375 V DC
Begrenzungsklasse 3 entspricht EN/IEC 60947-2
[Ui] Bemessungs-Isolationsspannung 500 V AC 50/60 Hz entspricht EN/IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit 6 kV entspricht EN/IEC 60947-2
Kontaktstellungsanzeige Ja
Kontrolltyp Kippschalter
Lokale Signalisierung ON/OFF-Anzeige
Montagemodus Aufsteckbar
Montagehalterung 35 mm symmetrische DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken Ja
9-mm-Raster 9
Höhe 81 mm
Breite 81 mm
Tiefe 73 mm
Produktgewicht 0,615 kg
Farbe Weiß
Mechanische Lebensdauer 20000 Zyklen
Elektrische Lebensdauer 5000 Zyklen entspricht IEC 60947-2
Anschlüsse - Klemmen Tunnelklemmen1…50 mm² fest
Tunnelklemmen1,5…35 mm² flexibel
Drahtabisolierungslänge 15 mm
[M] Anzugsdrehmoment 3,5 Nm
Erdschlussschutz Separater Block
Beschreibung der Verriegelungsoptionen Handle sealable with cable diameter 0.7mm in OFF or ON position
Montage
Schutzart (IP) IP20 conforming to IEC 60529
Verschmutzungsgrad 3 entspricht IEC 60947-2
Überspannungskategorie IV
Tropentauglichkeit 2 entspricht IEC 60068-1
Relative Luftfeuchtigkeit 95 % bei 55 °C
Betriebshöhe 2.000 m
Umgebungstemperatur bei Betrieb -30…60 °C
Umgebungstemperatur bei Lagerung -40…70 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 580,000 g
VPE 1 Höhe 7,300 cm
VPE 1 Breite 8,000 cm
VPE 1 Länge 8,700 cm
VPE 2 Art BB1
VPE 2 Menge 4
VPE 2 Gewicht 2,386 kg
VPE 2 Höhe 8,500 cm
VPE 2 Breite 9,300 cm
VPE 2 Länge 33,000 cm
VPE 3 Art S03
VPE 3 Menge 24
VPE 3 Gewicht 14,757 kg
VPE 3 Höhe 30,000 cm
VPE 3 Breite 30,000 cm
VPE 3 Länge 40,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Environmental data
EU-RoHS-Richtlinie Konform
EU-RoHS-Deklaration
WEEE Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
Kreislaufwirtschaftsprofil Keine besonderen Recycling-Verfahren erforderlich
Verpackung ohne Kunststoff Ja
Verpackung mit Recycling-Karton Nein
Rücknahme No
CO2-Bilanz (kg CO2 eq.) 57
SCIP-Nummer Ab76a2c8-39ad-4485-a07c-19f81f42d0a0
