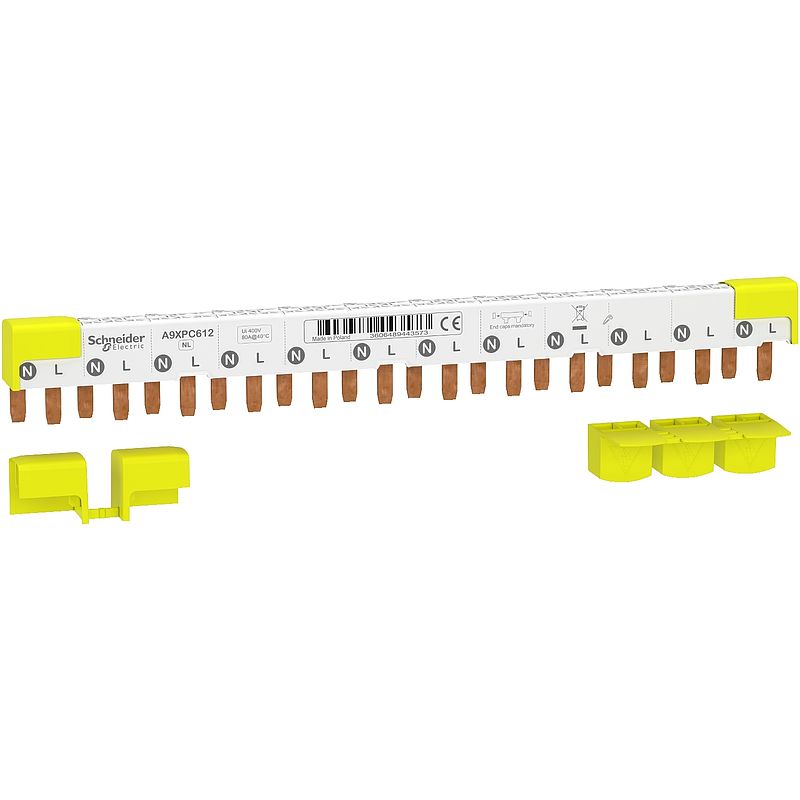

Acti9 Phasenschiene Stift, 1P+N, 9mm-Stift-Abstand, 80A, 12 Module, 4-Endkappen
A9XPC612
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
How to video
|
Video anzeigen |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produkt- oder Komponententyp | Kammschiene |
| Montagemodus | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung der Leitungen | 1L + N |
| Länge in 18-mm-Modulen | 12 |
| Normen | EN/IEC 61439-1 | Zusatzmerkmale |
| Anzahl der Wege | 12-polig N + 1 L |
| Polkonfiguration für 1-Weg | 1 x 1P + N |
| Anschlussraster | 9 mm zwischen Phase und Neutral |
| Anschlusstyp | Zinke |
| Abstand zwischen den Polen | 18 mm |
| Beschriftung | N L |
| Isolation | Isoliert |
| Gerätedarstellung | Ablängbar |
| geliefertes Zubehör | end-pieces Zahnabdeckungen |
| [Ie] Betriebsbemessungstrom | 80 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 230 V AC Ph/N |
| [Ui] Bemessungs-Isolationsspannung | 400 V AC entspricht IEC 61439-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Montageort | Oben auf Tunnelklemmen |
| 9-mm-Raster | 24 |
| Höhe | 32 mm |
| Breite | 218 mm |
| Tiefe | 27 mm |
| Produktgewicht | 93 g |
| Farbe | Weiß (RAL 9003) |
| Kompatible Produktfamilie | Acti9 Acti9 C40 Acti9 Acti9 C40 Vigi Acti9 Acti 9 iDPN Acti9 Acti9 iDPN Vigi Acti9 Acti9 IDc Multi 9 Multi9 N40 Multi 9 Multi9 N40 Vigi Acti9 Acti9 iC40 Acti9 Acti9 iCV40 Acti9 Vigi iCG40 Acti9 Acti9 iID40 |
| Verteilertyp | N L | Montage |
| Feuerbeständigkeit | 960 °C ( 30 s ) entspricht IEC 60695-2-1 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60439-1 |
| Schutzart (IP) | IP20 Mit Endstücken und Zinkenabdeckungen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 90,000 g |
| VPE 1 Höhe | 3,200 cm |
| VPE 1 Breite | 2,700 cm |
| VPE 1 Länge | 27,200 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 1,146 kg |
| VPE 2 Höhe | 5,200 cm |
| VPE 2 Breite | 16,000 cm |
| VPE 2 Länge | 30,500 cm |
| VPE 3 Art | S06 |
| VPE 3 Menge | 720 |
| VPE 3 Gewicht | 82,180 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 12618b2a-bc0e-4c2d-bb7b-9185c26e01fe |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
