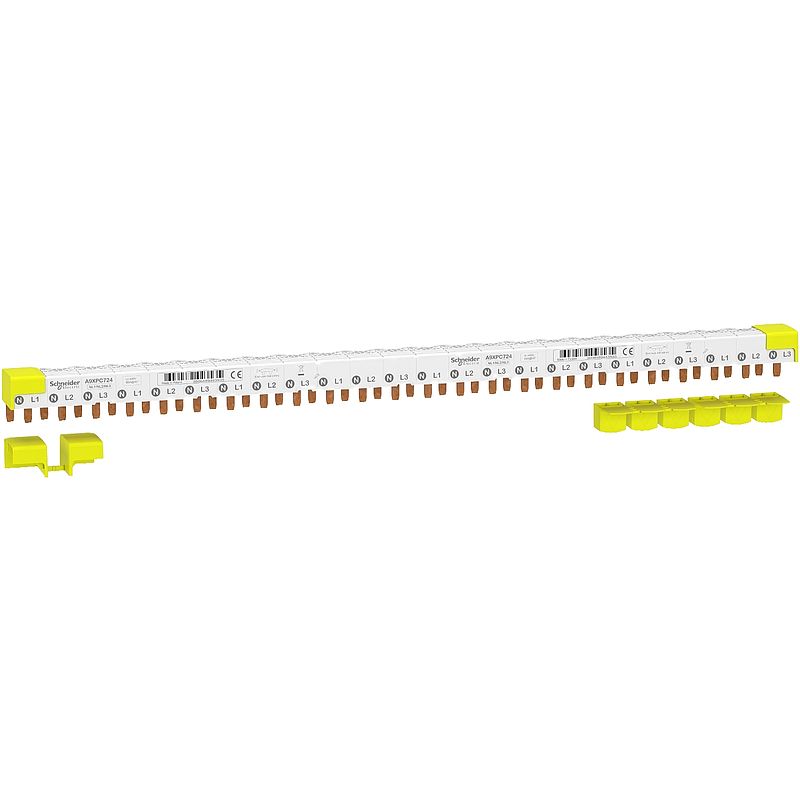

Acti9 Phasenschiene Stift, 3P+N, 9mm-Stift-Abstand, 80A, 24 Module, 4-Endkappen
A9XPC724
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Konformitätserklärung
|
Download |
|
How to video
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Produktumweltprofil
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produkt- oder Komponententyp | Kammschiene |
| Montagemodus | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung der Leitungen | 3L + N |
| Länge in 18-mm-Modulen | 24 | Zusatzmerkmale |
| Anzahl der Wege | 8-polig N + 3 L (symmetrisch) |
| Polkonfiguration für 1-Weg | 1 x 3P + N 1 x 3P 3 x 1P + N |
| Anschlussraster | 9 mm zwischen Phase und Neutral 18 mm zwischen Phasen |
| Anschlusstyp | Zinke |
| Abstand zwischen den Polen | 54 mm |
| Beschriftung | N L1 N L2 N L3 |
| Isolation | Isoliert |
| Gerätedarstellung | Ablängbar |
| geliefertes Zubehör | end-pieces Zahnabdeckungen |
| [Ie] Betriebsbemessungstrom | 80 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 230 V AC Ph/N 400 V AC Ph/Ph |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC entspricht IEC 61439-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Montageort | Oben auf Tunnelklemmen |
| 9-mm-Raster | 48 |
| Höhe | 32 mm |
| Breite | 434 mm |
| Tiefe | 28 mm |
| Produktgewicht | 301 g |
| Farbe | Weiß (RAL 9003) |
| Kompatible Produktfamilie | Acti9 Acti9 C40 Acti9 Acti9 C40 Vigi Acti9 Acti 9 iDPN Acti9 Acti9 iDPN Vigi Multi 9 Multi9 N40 Multi 9 Multi9 N40 Vigi Acti9 Acti9 iC40 Acti9 Acti9 iCV40 Acti9 Vigi iCG40 Acti9 Acti9 iID40 |
| Verteilertyp | N L1 N L2 N L3 | Montage |
| Normen | EN/IEC 61439-1 |
| Feuerbeständigkeit | 960 °C ( 30 s ) entspricht IEC 60695-2-1 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60439-1 |
| Schutzart (IP) | IP20 Mit Endstücken und Zinkenabdeckungen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 299,000 g |
| VPE 1 Höhe | 2,800 cm |
| VPE 1 Breite | 3,200 cm |
| VPE 1 Länge | 49,100 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 2,484 kg |
| VPE 2 Höhe | 7,000 cm |
| VPE 2 Breite | 11,000 cm |
| VPE 2 Länge | 52,000 cm |
| VPE 3 Art | S06 |
| VPE 3 Menge | 392 |
| VPE 3 Gewicht | 135,000 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
