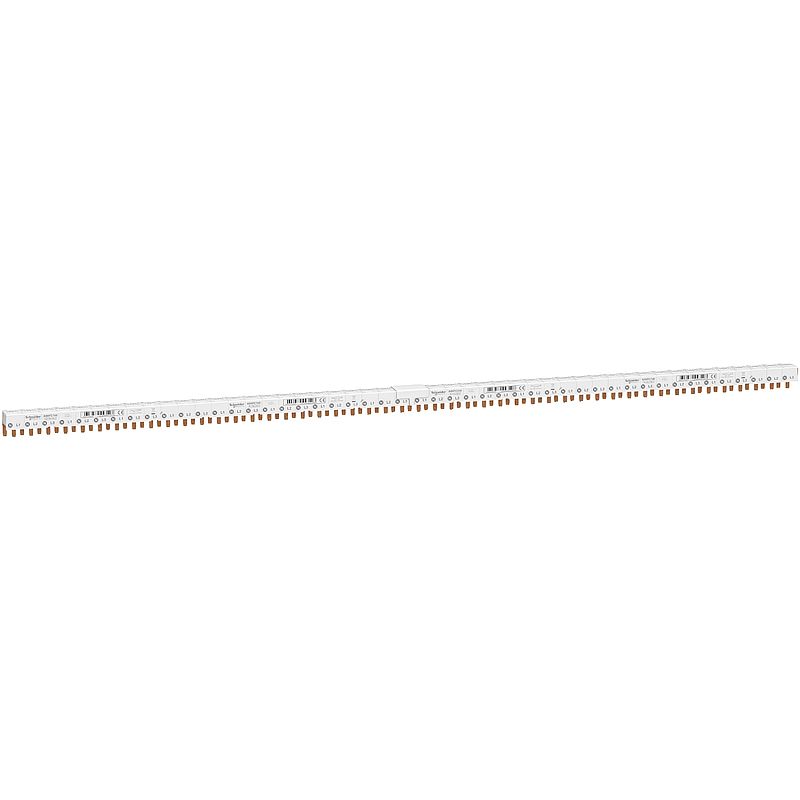

Acti9 Phasenschiene Stift, 3P+N, 9mm-Stift Abstand, 48 Module, Anschluss oben
A9XPC748
Materialpreisgruppe : D7
Hauptdokumente
 Produktdatenblatt | Download |
| Declaration of Conformity (Sustainability) | Download |
| Declaration of conformity | Download |
| How to video | Video anzeigen |
| CAD | Download |
| Environmental Disclosure | Download |
| Katalog | Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produkt- oder Komponententyp | Kammschiene |
| Montagemodus | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung der Leitungen | 3L + N |
| Länge in 18-mm-Modulen | 48 | Zusatzmerkmale |
| Anzahl der Wege | 16-polig N + 3 L (symmetrisch) |
| Polkonfiguration für 1-Weg | 1 x 3P + N 1 x 3P 3 x 1P + N |
| Anschlussraster | 9 mm zwischen Phase und Neutral 18 mm zwischen Phasen |
| Anschlusstyp | Zinke |
| Abstand zwischen den Polen | 54 mm |
| Beschriftung | N L1 N L2 N L3 |
| Isolation | Isoliert |
| Gerätedarstellung | Ablängbar |
| Nennbetriebsstrom Ie | 80 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 230 V AC Ph/N 400 V AC Ph/Ph |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC entspricht IEC 61439-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Montageort | Oben auf Tunnelklemmen |
| 9-mm-Raster | 96 |
| Höhe | 29 mm |
| Breite | 862 mm |
| Tiefe | 26 mm |
| Produktgewicht | 579 g |
| Farbe | Weiß (RAL 9003) |
| Kompatible Produktfamilie | Acti 9 Acti 9 C40 Acti 9 Acti 9 C40 Vigi Acti 9 Acti 9 iDPN Acti 9 Acti9 iDPN Vigi Multi 9 Multi 9 N40 Multi 9 Multi 9 N40 Vigi Acti9 Acti9 iC40 Acti9 Acti9 iCV40 Acti9 Vigi iCG40 Acti9 Acti9 iID40 | Montage |
| Normen | EN/IEC 60439-1 |
| Feuerbeständigkeit | 960 °C ( 30 s ) entspricht IEC 60695-2-1 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60439-1 |
| Schutzart (IP) | IP20 Mit Endstücken und Zinkenabdeckungen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 580 g |
| VPE 1 Höhe | 2,5 cm |
| VPE 1 Breite | 3 cm |
| VPE 1 Länge | 86,4 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 3,604 kg |
| VPE 2 Höhe | 7 cm |
| VPE 2 Breite | 9 cm |
| VPE 2 Länge | 89,2 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 240 |
| VPE 3 Gewicht | 256,16 kg |
| VPE 3 Höhe | 45 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie  | Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
