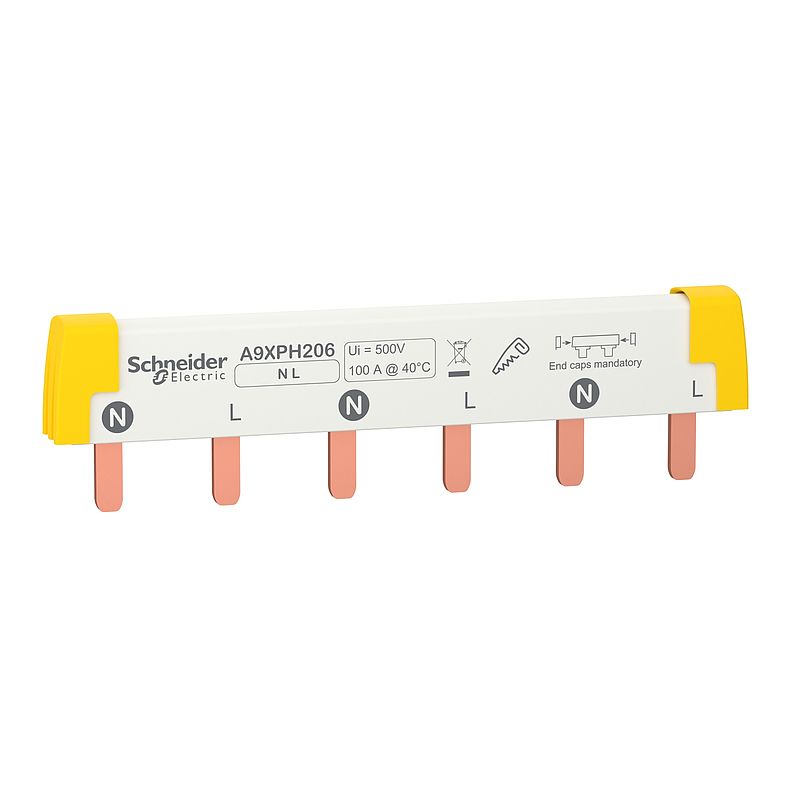

Phasenschiene Steg, ablängbar, 1P+N, 6 TE, 100A
A9XPH206
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Environmental Disclosure
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produkt- oder Komponententyp | Kammschiene |
| Montagemodus | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung der Leitungen | 1L + N |
| Länge in 18-mm-Modulen | 6 |
| Normen | EN/IEC 61439-1 | Zusatzmerkmale |
| Anzahl der Wege | 3-polig N + 1 L |
| Polkonfiguration für 1-Weg | 1 x 1P + N 1 x 2P |
| Anschlussraster | 18 mm |
| Anschlusstyp | Zinke |
| Abstand zwischen den Polen | 36 mm |
| Beschriftung | N L |
| Isolation | Isoliert |
| Gerätedarstellung | Ablängbar |
| [Ie] Betriebsbemessungstrom | 100 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 415 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC entspricht IEC 61439-2 |
| Montageort | Oben oder unten auf Tunnelklemmen Oben oder unten auf Doppelklemme |
| 9-mm-Raster | 12 |
| Breite | 110 mm |
| Farbe | Weiß (RAL 9003) |
| Kompatible Produktfamilie | Acti9 Acti9 iC60 Acti9 Acti9 iK60 Acti9 Acti9 iID Acti9 Acti9 iID K Acti9 Acti9 iSW Acti9 Acti9 iSW-NA Multi 9 Multi9 C60 |
| Verteilertyp | N L | Montage |
| Feuerbeständigkeit | 960 °C ( 30 s ) entspricht IEC 60695-2-1 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-7-1 |
| Schutzart (IP) | IP20 Mit Endstücken und Zinkenabdeckungen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 41,0 g |
| VPE 1 Höhe | 3,0 cm |
| VPE 1 Breite | 1,0 cm |
| VPE 1 Länge | 10,8 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 430,0 g |
| VPE 2 Höhe | 6,0 cm |
| VPE 2 Breite | 9,0 cm |
| VPE 2 Länge | 25,0 cm |
| VPE 3 Art | S02 |
| VPE 3 Menge | 80 |
| VPE 3 Gewicht | 3,775 kg |
| VPE 3 Höhe | 15,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 12618b2a-bc0e-4c2d-bb7b-9185c26e01fe |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
