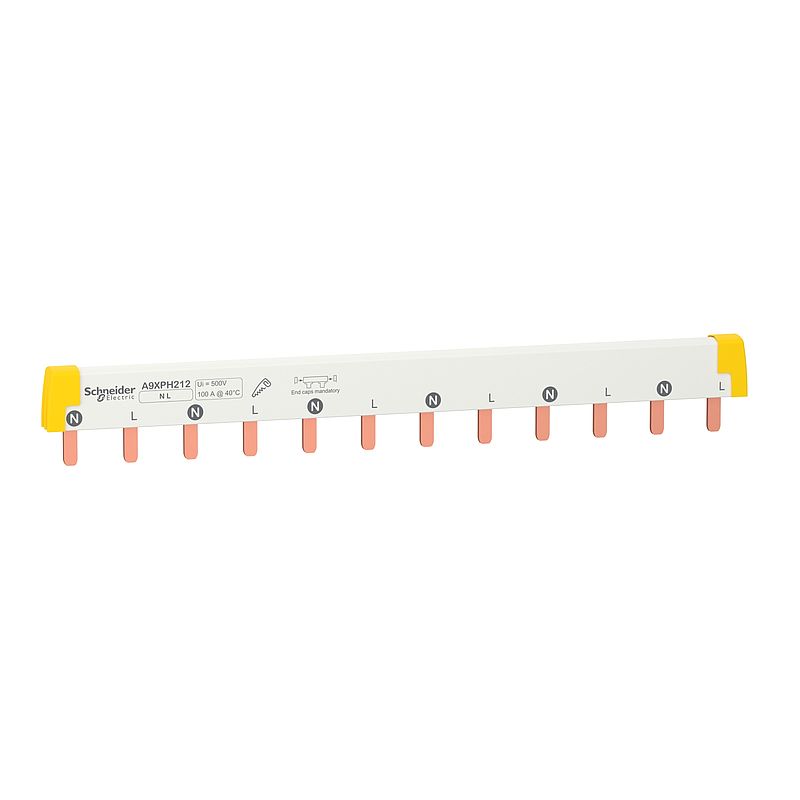

Phasenschiene Steg, ablängbar, 2P, 12 TE, 100A

A9XPH212

Materialpreisgruppe : D7

15,95 €

EAN Code: 3606480485022

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
CAD	Download
Katalog	Download
Brochure	Download
Declaration of conformity	Download
Environmental Disclosure	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Fehlerstrom-Schutzeinrichtungen (28)

Leistungsschalter (8)

Zubehörteile (4)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produkt- oder Komponententyp	Kammschiene
Montagemodus	Horizontal
Zubehör / Teilekategorie	Anschlusszubehör
Beschreibung der Leitungen	1L + N
Länge in 18-mm-Modulen	12
Normen	EN/IEC 61439-1
Zusatzmerkmale
Anzahl der Wege	6-polig N + 1 L
Polkonfiguration für 1-Weg	1 x 1P + N 1 x 2P
Anschlussraster	18 mm
Anschlusstyp	Zinke
Abstand zwischen den Polen	36 mm
Beschriftung	N L
Isolation	Isoliert
Gerätedarstellung	Ablängbar
[Ie] Betriebsbemessungstrom	100 A bei 40 °C
[Ue] Betriebsbemessungsspannung	415 V AC
[Ui] Bemessungs-Isolationsspannung	500 V AC entspricht IEC 61439-2
Montageort	Oben oder unten auf Tunnelklemmen Oben oder unten auf Doppelklemme
9-mm-Raster	24
Breite	220 mm
Farbe	Weiß (RAL 9003)
Kompatible Produktfamilie	Acti9 Acti9 iC60 Acti9 Acti9 iK60 Acti9 Acti9 iID Acti9 Acti9 iID K Acti9 Acti9 iSW Acti9 Acti9 iSW-NA Multi 9 Multi9 C60
Verteilertyp	N L
Montage
Feuerbeständigkeit	960 °C ( 30 s ) entspricht IEC 60695-2-1
Verschmutzungsgrad	3 entspricht IEC 60947-7-1
Schutzart (IP)	IP20 Mit Endstücken und Zinkenabdeckungen
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	79 g
VPE 1 Höhe	10 cm
VPE 1 Breite	3 cm
VPE 1 Länge	21,4 cm
VPE 2 Art	BB1
VPE 2 Menge	5
VPE 2 Gewicht	460 g
VPE 2 Höhe	6,2 cm
VPE 2 Breite	8,8 cm
VPE 2 Länge	24,8 cm
VPE 3 Art	S03
VPE 3 Menge	80
VPE 3 Gewicht	7,821 kg
VPE 3 Höhe	30 cm
VPE 3 Breite	30 cm
VPE 3 Länge	40 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Nachhaltigkeit

Frei von REACh-SVHC	Ja
EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	41a8b1b0-6424-4682-ac9c-98796ac87431
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
Rücknahme	Ja
Sustainable packaging	Nein
CO2-Bilanz (kg CO2 eq.)	2
Total lifecycle Carbon footprint	2 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.38530995616942576
CO2 Fußabdruck am Ende der Betriebsdauer	0.4 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.015358531500949565
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.0010657542929713474
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	1.5091636896873504
Carbon footprint of the use phase [B2, B3, B4, B6]	2 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.16623464550177347
Carbon footprint of the end-of-life phase [C1 to C4]	0.2 kg CO2 eq.
WEEE Label	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
