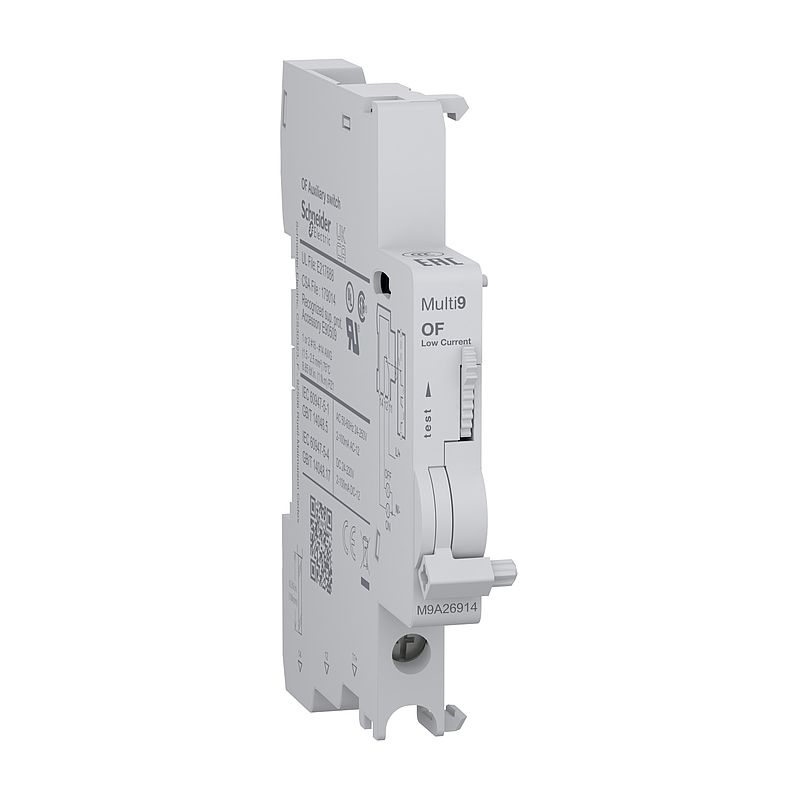

Hilfskontakt, Multi9, OF, 1 Wechsler, 2mA bis 100mA, 24VAC bis 250VAC, 24VDC bis 220VDC, Anschluss unten
M9A26914
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
Konformitätserklärung
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
Broschüre
|
Download |
|
Produktumweltprofil
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
: Kompatible Produkte
(11)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Multi 9 |
| Produkt- oder Komponententyp | Hilfsschalter OF |
| Kurzbezeichnung des Geräts | OF |
| Zusammensetzung der Signalkontakte | 1 Wechslerkontakt |
| [In] Bemessungsstrom | 2…100 mA bei 24 - 240 V, AC 50/60 Hz 2…100 mA bei 24 V, DC 2…100 mA bei 48 V, DC 2…100 mA bei 60 V, DC 2…100 mA bei 130 V, DC 2…100 mA bei 220 V, DC |
| 9-mm-Raster | 1 |
| Normen | EN/IEC 60947-5-1 EN/IEC 60947-5-4 GB/T 14048.5 EN 62019-2 UL 1077 UL 489 C22.2 No. 5 C22.2 No. 235 |
| Produktzertifizierungen | CE UKCA UL |
| Gütesiegel | EAC CCC |
| Zusatzmerkmale | |
| Betriebsmodus | Verkettung bis zu 100 Geräte |
| [Ui] Bemessungs-Isolationsspannung | 500 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Montagemodus | Aufsteckbar |
| Montageort | Linke Seite des Leistungsschalters |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: ja |
| Höhe | 85 mm |
| Breite | 9 mm |
| Tiefe | 68 mm |
| Produktgewicht | 29 g |
| Farbe | Grau |
| Anschlüsse - Klemmen | Schraubklemmenleiste (unten) 1 Kabel(n) 2,5 mm² - fest Schraubklemmenleiste (unten) 2 Kabel(n) 1,5 mm² - fest |
| Drahtabisolierungslänge | 9 mm |
| [M] Anzugsdrehmoment | 1 Nm unten |
| Montage | |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Verpackungseinheiten | |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 1,8 cm |
| VPE 1 Breite | 7,6 cm |
| VPE 1 Länge | 9,3 cm |
| VPE 1 Gewicht | 38,5 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 8,7 cm |
| VPE 2 Breite | 10 cm |
| VPE 2 Länge | 23,4 cm |
| VPE 2 Gewicht | 520 g |
| VPE 3 Art | S03 |
| VPE 3 Menge | 120 |
| VPE 3 Höhe | 26,9 cm |
| VPE 3 Breite | 28,5 cm |
| VPE 3 Länge | 38,7 cm |
| VPE 3 Gewicht | 6 kg |
| Vertragliche Gewährleistung | |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
