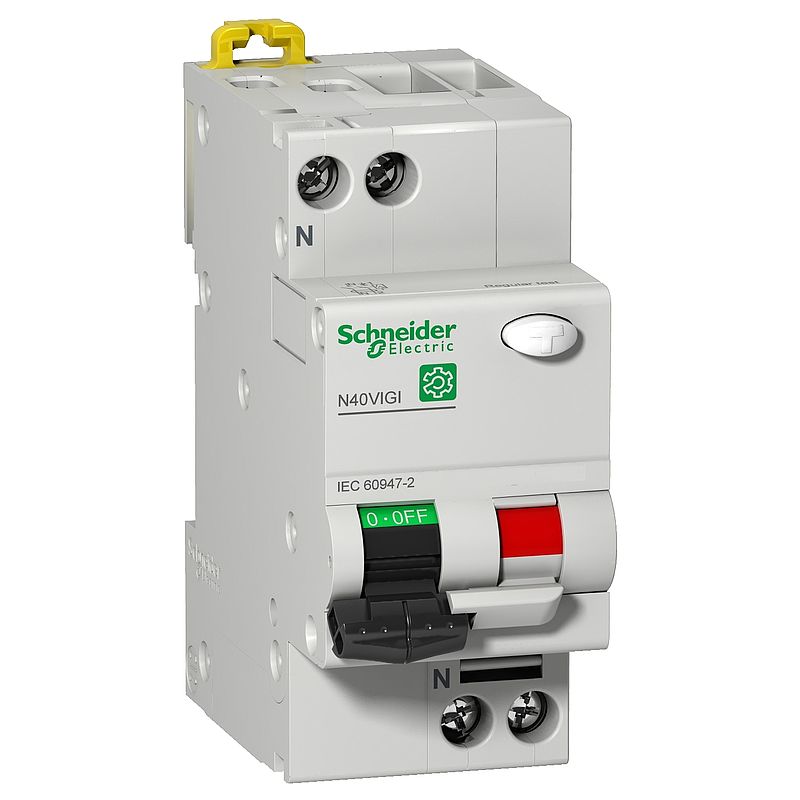

Multi 9 OEM FI/LS N40 Vigi 1-polig+N 6A C 30mA Typ AC
M9D11606
Materialpreisgruppe
: DY
162,50 EUR
EAN Code: 3606480883040
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Katalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
User guide
|
Download |
|
Brochure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (10)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Multi 9 |
| Produktname | Multi9 N40 Vigi |
| Produkt- oder Komponententyp | Fehlerstromschutzschalter mit Überstromschutz (FI/LS) |
| Kurzbezeichnung des Geräts | N40 Vigi |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 1P + N |
| Neutralposition | Links |
| Anzahl der geschützten Pole | 1 |
| [In] Bemessungsstrom | 6 A bei 50 °C entspricht EN/IEC 60947-2 |
| Netzwerktyp | AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Erdschlussempfindlichkeit | 30 mA |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ AC |
| Ausschaltvermögen | 6 kA Icu bei 240 V AC 50 Hz entspricht EN/IEC 60947-2 6000 A Icn bei 240 V AC 50 Hz entspricht EN/IEC 61009-1 |
| Nutzungskategorie | Kategorie A entspricht EN/IEC 60947-2 |
| Eignung für Isolation | Ja entspricht EN/IEC 60947-2 | Zusatzmerkmale |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Betriebsbemessungsspannung | 240 V AC 50 Hz |
| Magnetische Auslösegrenze | 8,5 x In +/-20 %0AC |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 4,5 kA 75 % entspricht EN/IEC 60947-2 - 240 V AC 50 Hz |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 4500 A bei 240 V AC 50 Hz entspricht EN/IEC 61009-1 |
| Begrenzungsklasse | 3 entspricht EN/IEC 61009-1 |
| [Ui] Bemessungs-Isolationsspannung | 400 V AC 50 Hz entspricht EN/IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht EN/IEC 60947-2 |
| Stoßstrom | 250 A |
| Kontaktstellungsanzeige | Ja |
| Kontrolltyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige Fehlermeldeanzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 4 |
| Höhe | 81 mm |
| Breite | 36 mm |
| Tiefe | 70 mm |
| Produktgewicht | 0,125 kg |
| Farbe | Grau |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 20000 Zyklen |
| Vorrichtungen für Vorhängeschlösser | Verriegelbar |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten)0,75…16 mm² - fest Tunnelklemmen (oben oder unten)0,33…10 mm² - flexibel Tunnelklemmen (oben oder unten)0,33…10 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 13 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Erdschlussschutz | Integriert |
| Anschlussraster | 9 mm zwischen Phase und Neutral | Montage |
| Normen | EN/IEC 61009-1 EN/IEC 60947-2 |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-2 |
| Überspannungskategorie | IV |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 250 A |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -5…60 °C |
| Umgebungstemperatur bei Lagerung | -30…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 200,000 g |
| VPE 1 Höhe | 4,000 cm |
| VPE 1 Breite | 8,200 cm |
| VPE 1 Länge | 11,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 54 |
| VPE 2 Gewicht | 11,261 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
