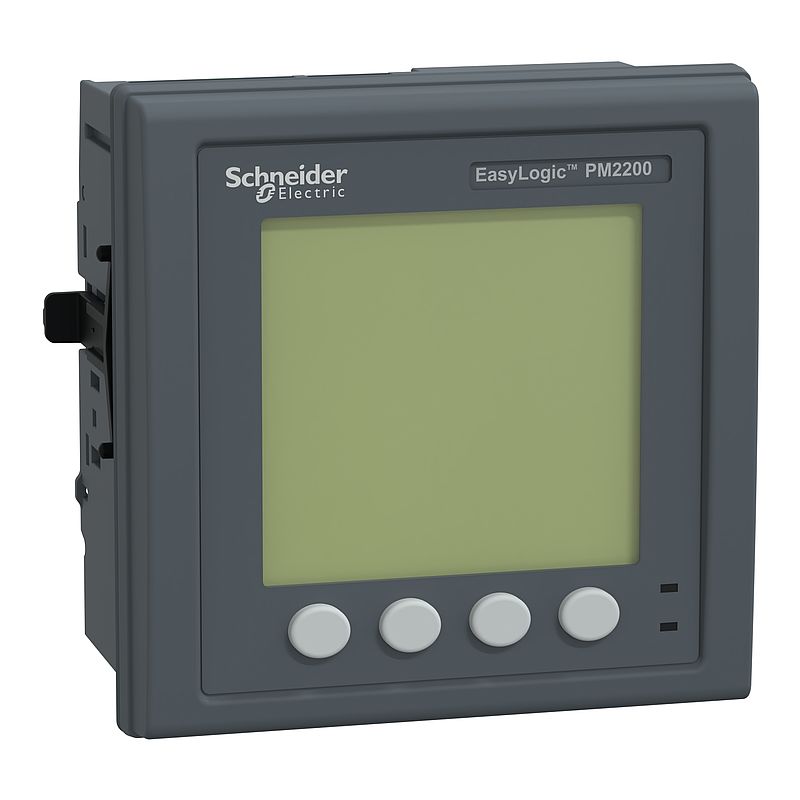

Universalmessgerät PM2220, 3-phasig, 1A/5A, LCD Anzeige, bis zur 15. Harmonischen, Modbus RS485, Genauigkeitsklasse 1
METSEPM2220
Materialpreisgruppe
: DT
238,00 EUR
EAN Code: 3606480800177
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Broschüre
|
Download |
|
Firmware
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Software - Hotfix & Patch
|
Download |
|
CAD
|
Download |
|
Konformitätserklärung
|
Download |
|
Katalog
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
Dieses Produkt ist kompatibel mit
Transformatoren: Kompatible Produkte
Transformatoren (116)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EasyLogic |
| Produktname | EasyLogic PM2200 |
| Kurzbezeichnung des Geräts | PM2220 |
| Produkt- oder Komponententyp | Leistungsmesser | Zusatzmerkmale |
| Geräteanwendung | Stromüberwachung Teilabrechnung |
| Analyse der Netzqualität | Gesamt-Oberschwingungsverzerrung bis zur 15. Oberschwingung |
| Messwerttyp | Scheinleistung Min./Max., Gesamt Wirk- und Blindleistung Min./Max., Gesamt Strom Min./Max., Durchschnitt Spannung Min./Max., Durchschnitt Frequenz Min./Max., Durchschnitt Gesamtstromverzerrung THD (I) pro Phase Summe der Oberschwingungsspannungen THD (U) pro Phase Leistungsfaktor Min./Max., Durchschnitt Scheinenergie gesamt Wirk- und Blindenergie gesamt |
| Messgerätetyp | Wirk-, Blind-, Scheinenergie (mit Vorzeichen, vier Quadranten) Strom I, I1, I2, I3 Stromspitzenbedarf Spitzenbedarfsleistung PM, QM, SM Stromunsymmetrie Wirkleistung P, P1, P2, P3 Blindleistung Q, Q1, Q2, Q3 Leistungsbedarf P, Q, S Spannung U, U21, U32, U13, V, V1, V2, V3 Scheinleistung S, S1, S2, S3 Berechneter Neutralleiterstrom |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 Klasse 1 Blindenergie entspricht IEC 62053-24 Klasse 5 Oberschwingungsverzerrung (I THD & U THD) |
| Messgenauigkeit | Scheinleistung +/-1 % Wirkenergie +/-1 % Blindenergie +/-1 % Wirkleistung +/-1 % Spannung +/- 0.5 % Leistungsfaktor +/- 0,01 Strom +/- 0.5 % Frequenz +/- 0,05 % |
| Messstrom | 5…6000 mA |
| Messspannung | 35…480 V AC 50/60 Hz zwischen Phasen 20…277 V AC 50/60 Hz zwischen Phase und Neutral 480…999000 V AC 50/60 Hz mit externen VT |
| Frequenzmessbereich | 45…65 Hz |
| [UH,nom] Bemessungs-Betriebsspannung | 44 - 277 V AC 45 - 65 Hz +/-10 % 44 - 277 V DC +/-10 % |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Durchlaufzeit | 100 ms 120 V AC typisch 400 ms 230 V AC typisch 50 ms 125 V DC typisch |
| [In] Bemessungsstrom | 1 A 5 A |
| Max. Leistungsaufnahme in VA | 6 VA bei 277 V AC |
| Max. Leistungsaufnahme in W | 3,3 W (Stromversorgung (AC)) 2 W bei 277 V (Stromversorgung (DC)) |
| Eingangsimpedanz | Strom (Impedanz <= 0,3 mOhm) Spannung (Impedanz > 5 MOhm) |
| Manipulationsschutz d. Einst. | Durch Zugangscode geschützt |
| Displaytyp | Hintergrundbeleuchtetes Display (LCD) |
| Anzeigefarbe | Monochrom |
| Displayauflösung | 128 x 128 Pixel |
| Bedarfsintervalle | Konfigurierbar von 1 bis 60 Minuten |
| Angezeigte Informationen | Strombedarf (Alter Wert) Strombedarf (Aktueller Wert) Leistungsbedarf (Alter Wert) Leistungsbedarf (Aktueller Wert) Spannung Strom Frequenz Energieverbrauchs Oberschwingungsverzerrung Leistungsfaktor Wirkleistung Scheinleistung Blindleistung Unsymmetrie in % Oberschwingungsamplitude |
| Kontrolltyp | 4 x Taste |
| Lokale Signalisierung | Rot LED: Ausgangssignal 1 - 9.999.000 Impulse/ k_h (kWh, kVAh, kVARh) Grün LED: Betrieb des Moduls und integrierte Kommunikation |
| Kommunikationsprotokoll | Modbus RTU bei 4.800, 9.600, 19.200 bps, 38,4 Kbps gerade/ungerade oder keine - 2 Drähte, Isolierung 2500 V |
| Unterstützung von Kommunikationsanschlüssen | Schraubklemmenleiste: RS485 |
| Datenaufzeichnung | Zeitstempelung Min./Max. für 8 Parameter |
| Funktion verfügbar | Echtzeituhr |
| Abtastrate | 64 Abtastungen/Zyklus |
| Cybersicherheit | Aktivieren/Deaktivieren der Kommunikationsports |
| Kommunikationsdienst | Fernüberwachung |
| Benutzersprache | Spanisch Französisch Englisch Russisch Portugiesisch Deutsch Chinesisch |
| Produktzertifizierungen | CE entspricht IEC 61010-1 CULus entspricht UL 61010-1 CULus entspricht CSA C22.2 Nr. 61010-1 RCM EAC C-Tick |
| Montagemodus | Aufsteckbar |
| Montageposition | Vertikal |
| Montagehalterung | Rahmenbedingungen |
| Geliefertes Zubehör | 1 x Installationsanleitung |
| Messkategorie | Kategorie III 480 V Kategorie II 480…600 V |
| elektrische Isolationsklasse | Doppelisolierung Klasse II |
| Flammenfestigkeit | V-0 entspricht UL 94 |
| Anschlüsse - Klemmen | Stromwandler: Schraubverbindung (unten) 6 Spannungseingänge: Schraubverbindung (oben) 4 |
| Material | Polykarbonat |
| Breite | 96 mm |
| Tiefe | Gesamt : 76,09 mm Eingebettet : 61,64 mm |
| Höhe | 96 mm |
| Produktgewicht | 300 g |
| Kompatibilitätscode | PM2220 | Montage |
| Lebensdauer | 7 Jahr(e) |
| Schutzart (IP) | IP54 Frontseite: entspricht IEC 60529 IP30 Gehäuse: entspricht IEC 60529 |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Betrieb | -10…60 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Betriebshöhe | <= 2.000 m |
| Elektromagnetische Verträglichkeit | Elektrostatische Entladung entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen Überspannungen entspricht IEC 61000-4-5 Leitungsgebundene HF-Störungen entspricht IEC 61000-4-6 Magnetfeld bei Netzfrequenz entspricht IEC 61000-4-8 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 Emissionstests entspricht FCC Teil 15 Klasse A |
| Überspannungskategorie | III | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 356,000 g |
| VPE 1 Höhe | 11,800 cm |
| VPE 1 Breite | 8,800 cm |
| VPE 1 Länge | 12,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 18 |
| VPE 2 Gewicht | 7,012 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 144 |
| VPE 3 Gewicht | 78,000 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 6599793e-9401-4187-a617-35919522fe23 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 32 |
