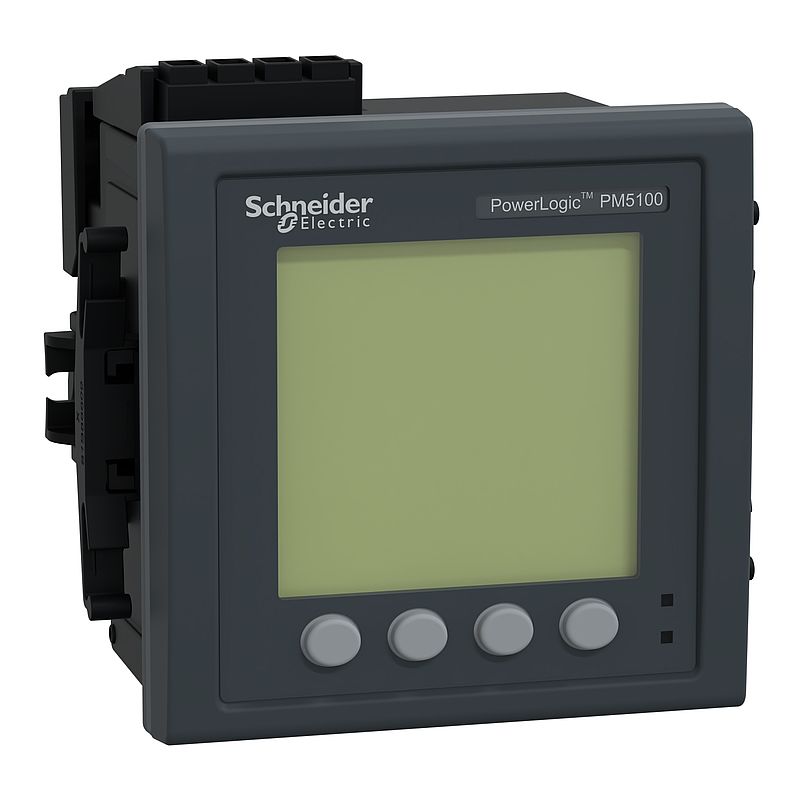

Universalmessgerät PM5100, ohne Kommunikation, bis zur 15. Harmonischen, 1 Digitalausgang, Genauigkeitsklasse 0,5s
METSEPM5100
Materialpreisgruppe
: DT
238,00 EUR
EAN Code: 3606480621239
Hauptdokumente
 Produktdatenblatt |
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Benutzerhandbuch
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Konformitätserklärung
|
Download |
Dieses Produkt ist kompatibel mit
Transformatoren: Kompatible Produkte
Transformatoren (116)
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerLogic PM5000 |
| Kurzbezeichnung des Geräts | PM5100 |
| Produkt- oder Komponententyp | Leistungsmesser | Zusatzmerkmale |
| Analyse der Netzqualität | bis zur 15. Oberschwingung |
| Geräteanwendung | Stromüberwachung |
| Messwerttyp | Strom Spannung Frequenz Leistungsfaktor Energie Wirk- und Blindleistung |
| Versorgungsspannung | 90 - 450 V AC 45 - 65 Hz 100 - 300 V DC |
| Netzwerkfrequenz | 60 Hz 50 Hz |
| [In] Bemessungsstrom | 5 A 1 A |
| Netzwerktyp | 3P + N 1P + N 3P |
| Max. Leistungsaufnahme in VA | 11 VA bei 415 V |
| Durchlaufzeit | 80 ms 120 V AC typisch 100 ms 230 V AC typisch 100 ms 415 V AC typisch 50 ms 125 V DC typisch |
| Displaytyp | Integriertes monochromes Grafik-LCD-Display |
| Displayauflösung | 128 x 128 Pixel |
| Abtastrate | 64 Abtastungen/Zyklus |
| Messstrom | 50…8500 mA |
| Analoger Eingangstyp | Spannung (Impedanz 5 MOhm) Strom (Impedanz <= 0,3 mOhm) |
| Messspannung | 35…760 V AC 45 - 65 Hz zwischen Phasen 20…400 V AC 45 - 65 Hz zwischen Phase und Neutral |
| Frequenzmessbereich | 45…65 Hz |
| Messgenauigkeit | Wirkenergie +/- 0.5 % Blindenergie +/-2 % Wirkleistung +/- 0.5 % Scheinleistung +/- 0.5 % Frequenz +/- 0,05 % Leistungsfaktor +/- 0,5 Strom +/- 0.5 % Spannung +/- 0.5 % Scheinenergie +/- 0.5 % Blindleistung +/-2 % |
| Genauigkeitsklasse | Klasse 0,5S Wirkenergie entspricht IEC 62053-22 |
| Anzahl der Ausgänge | 1 Impuls (Energie) |
| Kommunikationsprotokoll | - |
| Unterstützung von Kommunikationsanschlüssen | - |
| Datenaufzeichnung | Minimal-/Maximalwerte von Echtzeitwerten Zeitstempelung |
| Anschlüsse - Klemmen | Spannungsschaltkreis: Schraubklemmenleiste4 Steuerkreis: Schraubklemmenleiste2 Stromwandler: Schraubklemmenleiste6 Eingangs-/Ausgangskreis: Schraubklemmenleiste6 RS485 Verbindung: Schraubklemmenleiste4 |
| Montagemodus | Flächenbündig |
| Montagehalterung | Rahmenbedingungen |
| Produktzertifizierungen | CE entspricht IEC 61010-1 CULus entspricht UL 61010-1 |
| Breite | 96 mm |
| Tiefe | 72 mm |
| Höhe | 96 mm |
| Produktgewicht | 380 g |
| Normen | EN 50470-1 IEC 62053-22:2020 UL 61010-1 IEC 62053-24 IEC 61557-12:2015 EN 50470-3 IEC 60529 IEC 62053-23:2020 IEC 62052-11:2020 IEC 62052-31:2015 |
Montage |
| Elektromagnetische Verträglichkeit | Grenzwerte für Oberschwingungs-Stromemissionen Klasse A entspricht IEC 61000-3-2 Elektrostatische Entladung Stufe 4 entspricht IEC 61000-4-2 Leitungsgebundene HF-Störungen Level 3 entspricht IEC 61000-4-6 Magnetfeld bei Netzfrequenz Stufe 4 entspricht IEC 61000-4-8 Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55022 Störfestigkeit gegenüber leitungsgebundenen Störungen - Teststufe: 150 kHz - 80 MHz entspricht IEC 61000-4-6 Elektrische Funkentstörfestigkeitsprüfung entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3 Prüfung der Störfestigkeit gegen Überspannungen entspricht IEC 61000-4-5 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 |
| Schutzart (IP) | IP54 Anzeige: entspricht IEC 60529 IP30 Rückseite: entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C nicht kondensierend |
| Umgebungstemperatur bei Betrieb | -25…70 °C Zähler -20…70 °C Anzeige -25…-20 °C (mit reduzierter Leistung) Anzeige |
| Betriebshöhe | 2.000 m CAT III | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 477,000 g |
| VPE 1 Höhe | 12,000 cm |
| VPE 1 Breite | 13,000 cm |
| VPE 1 Länge | 13,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 6,331 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 96 |
| VPE 3 Gewicht | 61,436 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 09f9c02c-a5ad-476f-b13d-697d47d8137c |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
