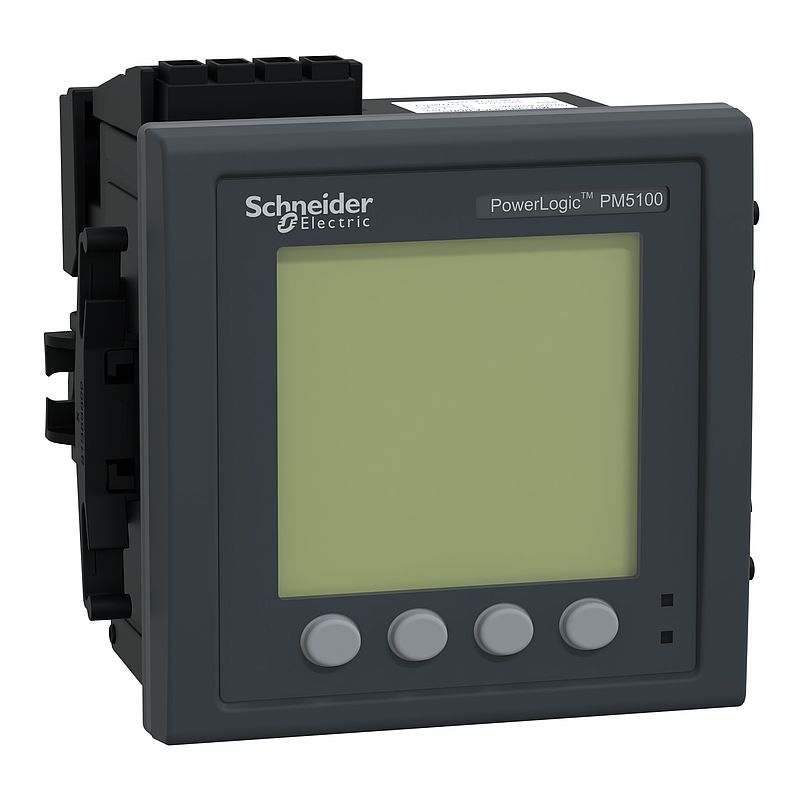

Universalmessgerät PM5111, Modbus RTU, MID konform, bis zur 15. Harmonischen, 1 Digitalausgang, Genauigkeitsklasse 0,5s
METSEPM5111
Materialpreisgruppe
: DT
313,00 EUR
EAN Code: 3606480613999
Hauptdokumente
 Produktdatenblatt |
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Benutzerhandbuch
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Konformitätserklärung
|
Download |
|
Firmware
|
Download |
|
Zertifikat
|
Download |
Dieses Produkt ist kompatibel mit
Transformatoren: Kompatible Produkte
Transformatoren (116)
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerLogic PM5000 |
| Kurzbezeichnung des Geräts | PM5111 |
| Produkt- oder Komponententyp | Leistungsmesser | Zusatzmerkmale |
| Analyse der Netzqualität | bis zur 15. Oberschwingung |
| Geräteanwendung | Stromüberwachung |
| Messwerttyp | Strom Spannung Frequenz Leistungsfaktor Energie Wirk- und Blindleistung |
| Versorgungsspannung | 90 - 450 V AC 45 - 65 Hz 100 - 300 V DC |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| [In] Bemessungsstrom | 5 A 1 A |
| Netzwerktyp | 3P 1P + N 3P + N |
| Max. Leistungsaufnahme in VA | 11 VA bei 415 V |
| Durchlaufzeit | 80 ms 120 V AC typisch 100 ms 230 V AC typisch 100 ms 415 V AC typisch |
| Displaytyp | Integriertes monochromes Grafik-LCD-Display |
| Displayauflösung | 128 x 128 Pixel |
| Abtastrate | 64 Abtastungen/Zyklus |
| Messstrom | 50…8500 mA |
| Analoger Eingangstyp | Spannung (Impedanz 5 MOhm) Strom (Impedanz <= 0,3 mOhm) |
| Messspannung | 35…760 V AC 45 - 65 Hz zwischen Phasen 20…440 V AC 45 - 65 Hz zwischen Phase und Neutral |
| Frequenzmessbereich | 45…65 Hz |
| Messgenauigkeit | Wirkenergie +/- 0.5 % Blindenergie +/-2 % Wirkleistung +/- 0.5 % Scheinleistung +/- 0.5 % Frequenz +/- 0,05 % Leistungsfaktor +/- 0,5 Strom +/- 0.5 % Spannung +/- 0.5 % Scheinenergie +/- 0.5 % Blindleistung +/-2 % |
| Genauigkeitsklasse | Klasse 0,5S Wirkenergie entspricht IEC 62053-22 |
| Anzahl der Ausgänge | 1 digital |
| Kommunikationsprotokoll | Modbus RTU und ASCII bei 9, 6, 19, 2 und 38,4 kBaud gerade/ungerade oder keine - 2 Drähte, Isolierung 2500 V JBUS |
| Unterstützung von Kommunikationsanschlüssen | RS485 |
| Datenaufzeichnung | Zeitstempelung Minimal-/Maximalwerte von Echtzeitwerten |
| Anschlüsse - Klemmen | Spannungsschaltkreis: Schraubklemmenleiste4 Steuerkreis: Schraubklemmenleiste2 Stromwandler: Schraubklemmenleiste6 Eingangs-/Ausgangskreis: Schraubklemmenleiste6 RS485 Verbindung: Schraubklemmenleiste4 |
| Montagemodus | Flächenbündig |
| Montagehalterung | Rahmenbedingungen |
| Produktzertifizierungen | CE entspricht IEC 61010-1 CULus entspricht UL 61010-1 MID entspricht EN 50470-1 MID entspricht EN 50470-3 |
| Breite | 96 mm |
| Tiefe | 72 mm |
| Höhe | 96 mm |
| Produktgewicht | 380 g |
| Normen | IEC 61557-12:2015 EN 50470-1 UL 61010-1 IEC 62053-24 IEC 60529 EN 50470-3 IEC 62053-22:2020 IEC 62053-23:2020 IEC 62052-11:2020 IEC 62052-31:2015 |
Montage |
| Elektromagnetische Verträglichkeit | Prüfung der Störfestigkeit gegen Überspannungen Klasse A entspricht IEC 61000-4-5 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen Stufe 4 entspricht IEC 61000-4-11 Grenzwerte für Oberschwingungs-Stromemissionen Klasse A entspricht IEC 61000-3-2 Elektrostatische Entladung Stufe 4 entspricht IEC 61000-4-2 Leitungsgebundene HF-Störungen Level 3 entspricht IEC 61000-4-6 Magnetfeld bei Netzfrequenz Stufe 4 entspricht IEC 61000-4-8 Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55022 Störfestigkeit gegenüber leitungsgebundenen Störungen - Teststufe: 150 kHz - 80 MHz entspricht IEC 61000-4-6 Elektrische Funkentstörfestigkeitsprüfung entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3 Prüfung der Störfestigkeit gegen Überspannungen entspricht IEC 61000-4-5 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 Begrenzung von Spannungswechseln und -schwankungen sowie Niederspannungsschwankungen entspricht IEC 61000-3-3 Leitungsgebundene HF-Störungen entspricht IEC 61000-4-6 Störfestigkeit gegen Impulswellen entspricht IEC 61000-4-12 |
| Schutzart (IP) | IP54 Anzeige: entspricht IEC 60529 IP30 Rückseite: entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C nicht kondensierend |
| Umgebungstemperatur bei Betrieb | -25…70 °C Zähler -20…70 °C Anzeige -25…-20 °C (mit reduzierter Leistung) Anzeige |
| Betriebshöhe | 2.000 m CAT III 3.000 m CAT II |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 486,000 g |
| VPE 1 Höhe | 11,500 cm |
| VPE 1 Breite | 12,600 cm |
| VPE 1 Länge | 12,600 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 6,430 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 96 |
| VPE 3 Gewicht | 61,820 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 09f9c02c-a5ad-476f-b13d-697d47d8137c |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
