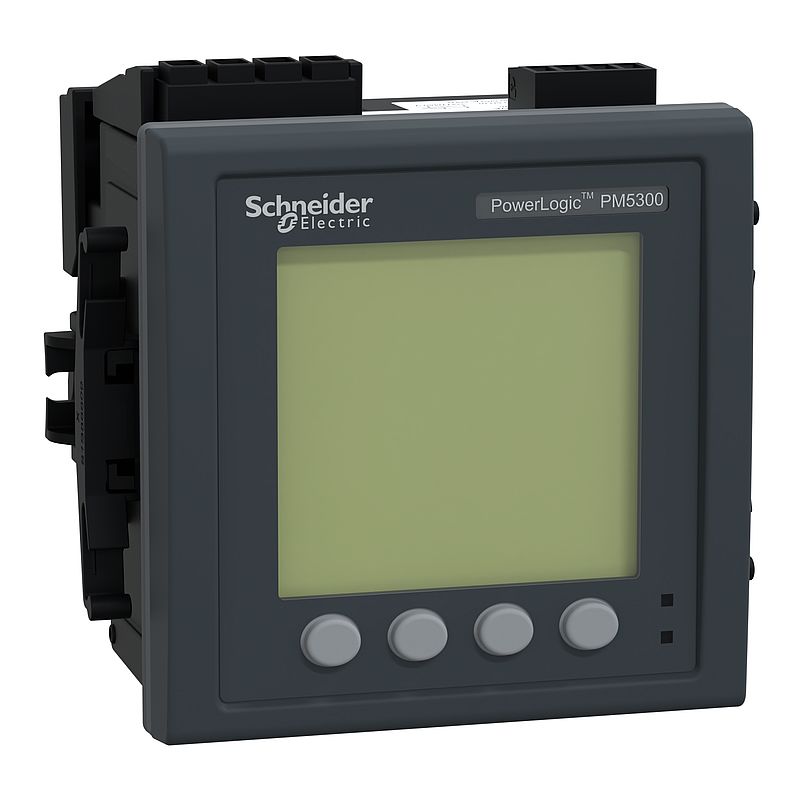

Universalmessgerät PM5331, Modbus RTU, MID, bis 31. Harmonische, 2 Digitaleingang -ausgang, 2 Ausgangrelais, Klasse 0,5s
METSEPM5331
Materialpreisgruppe
: DT
401,00 EUR
EAN Code: 3606480614033
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Konformitätserklärung
|
Download |
|
Firmware
|
Download |
|
Zertifikat
|
Download |
Dieses Produkt ist kompatibel mit
Transformatoren: Kompatible Produkte
Transformatoren (116)
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerLogic PM5000 |
| Kurzbezeichnung des Geräts | PM5331 |
| Produkt- oder Komponententyp | Leistungsmesser | Zusatzmerkmale |
| Analyse der Netzqualität | bis zur 31. Oberschwingung |
| Geräteanwendung | Stromüberwachung Multitarif |
| Messwerttyp | Strom Spannung Frequenz Leistungsfaktor Energie Wirk- und Blindleistung |
| Versorgungsspannung | 90 - 450 V AC 45 - 65 Hz 100 - 300 V DC |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| [In] Bemessungsstrom | 1 A 5 A |
| Netzwerktyp | 1P + N 3P 3P + N |
| Max. Leistungsaufnahme in VA | 11 VA bei 415 V |
| Durchlaufzeit | 80 ms 120 V AC typisch 100 ms 230 V AC typisch 100 ms 415 V AC typisch 50 ms 125 V DC typisch |
| Displaytyp | Integriertes monochromes Grafik-LCD-Display |
| Displayauflösung | 128 x 128 Pixel |
| Abtastrate | 64 Abtastungen/Zyklus |
| Messstrom | 5…8500 mA |
| Analoger Eingangstyp | Spannung (Impedanz 5 MOhm) Strom (Impedanz <= 0,3 mOhm) |
| Messspannung | 35…760 V AC 45 - 65 Hz zwischen Phasen 20…400 V AC 45 - 65 Hz zwischen Phase und Neutral |
| Frequenzmessbereich | 45…65 Hz |
| Anzahl der Eingänge | 2 digital |
| Messgenauigkeit | Wirkenergie +/- 0.5 % Blindenergie +/-2 % Wirkleistung +/- 0.5 % Scheinleistung +/- 0.5 % Frequenz +/- 0,05 % Leistungsfaktor +/- 0,5 Strom +/- 0.5 % Spannung +/- 0.5 % Scheinenergie +/- 0.5 % Blindleistung +/-2 % |
| Genauigkeitsklasse | Klasse 0,5S Wirkenergie entspricht IEC 62053-22 |
| Anzahl der Ausgänge | 2 Relais 2 digital |
| Angezeigte Informationen | Tarif (4) |
| Kommunikationsprotokoll | Modbus RTU und ASCII bei 9, 6, 19, 2 und 38,4 kBaud gerade/ungerade oder keine - 2 Drähte, Isolierung 2500 V JBUS |
| Unterstützung von Kommunikationsanschlüssen | RS485 |
| Datenaufzeichnung | Alarmprotokolle Minimal-/Maximalwerte von Echtzeitwerten Datenprotokolle Zeitstempelung Wartungsprotokolle Ereignisaufzeichnung |
| Speicherkapazität | 256 kB |
| Anschlüsse - Klemmen | Spannungsschaltkreis: Schraubklemmenleiste4 Steuerkreis: Schraubklemmenleiste2 Stromwandler: Schraubklemmenleiste6 Eingangs-/Ausgangskreis: Schraubklemmenleiste6 Relaisausgang: Schraubklemmenleiste4 Ethernet-Netzwerk: RJ45 Stecker |
| Montagemodus | Flächenbündig |
| Montagehalterung | Rahmenbedingungen |
| Produktzertifizierungen | CE entspricht IEC 61010-1 CULus entspricht UL 61010-1 MID entspricht EN 50470-1 MID entspricht EN 50470-3 |
| Breite | 96 mm |
| Tiefe | 72 mm |
| Höhe | 96 mm |
| Produktgewicht | 430 g |
| Normen | EN 50470-3 IEC 62053-22:2020 IEC 61557-12:2015 UL 61010-1 IEC 62053-24 EN 50470-1 IEC 60529 IEC 62053-23:2020 IEC 62052-11:2020 IEC 62052-31:2015 |
Montage |
| Elektromagnetische Verträglichkeit | Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen Überspannungen Stufe 4 entspricht IEC 61000-4-5 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen Level 3 entspricht IEC 61000-4-11 Grenzwerte für Oberschwingungs-Stromemissionen Klasse A entspricht IEC 61000-3-2 Leitungsgebundene HF-Störungen Level 3 entspricht IEC 61000-4-6 Magnetfeld bei Netzfrequenz Stufe 4 entspricht IEC 61000-4-8 Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55022 Begrenzung von Spannungswechseln und -schwankungen sowie Niederspannungsschwankungen entspricht IEC 61000-3-3 Elektrostatische Entladung - Teststufe: 8 kV Stufe 4 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen - Teststufe: 8 kV Stufe 4 entspricht IEC 61000-4-11 |
| Schutzart (IP) | IP54 Anzeige: entspricht IEC 60529 IP30 Rückseite: entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C nicht kondensierend |
| Umgebungstemperatur bei Betrieb | -25…70 °C Zähler -20…70 °C Anzeige -25…-20 °C (mit reduzierter Leistung) Anzeige |
| Betriebshöhe | 2.000 m CAT III 3.000 m CAT II |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 550,0 g |
| VPE 1 Höhe | 11,4 cm |
| VPE 1 Breite | 12,5 cm |
| VPE 1 Länge | 12,7 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 6,92 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
