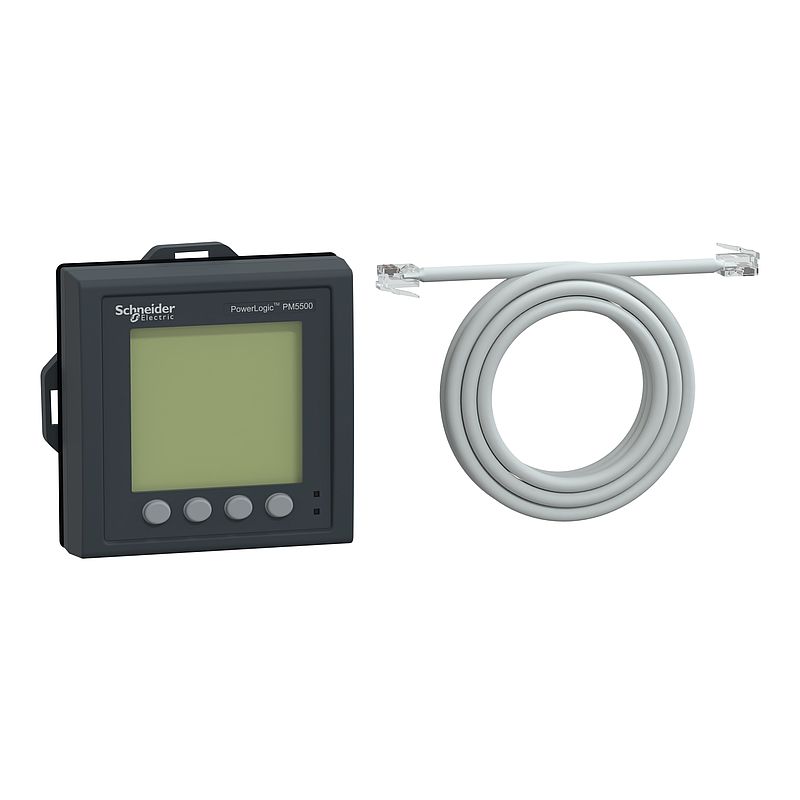

PowerLogic PM5000 Serie - abgesetzte Anzeige 5RD, 96 x 96 mm monochrome
METSEPM5RD
Materialpreisgruppe
: DT
262,00 EUR
EAN Code: 3606480761423
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Firmware
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (1)
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produkt- oder Komponententyp | Fernanzeige |
| Geräteanwendung | Mensch-Maschine-Dialoganwendung |
| Kompatible Produktfamilie | PowerLogic PowerLogic PM5000 |
| Displaytyp | Hintergrundbeleuchtetes Display (LCD) | Zusatzmerkmale |
| Anzeigefarbe | Monochrom |
| Displayauflösung | 128 x 128 Pixel |
| Displaygröße | 67 x 62,5 mm |
| Angezeigte Informationen | Leistung Energieverbrauchs Oberschwingungsverzerrung Frequenz Spannung Strom |
| Anzeigekapazität der Meldungen | 6 Zeilen Grafische Objekte (Balkendiagramm, Knöpfe, Licht…) |
| Lokale Signalisierung | Kommunikation: LED (grün) Programmieranzeige: LED (bernsteinfarben) |
| Kontrolltyp | 4 x Drucktaste |
| Anschlusstyp | RJ45 |
| Montagemodus | Flächenbündig |
| Montagehalterung | Rahmenbedingungen Fernanzeige |
| Breite | 96 mm |
| Höhe | 96 mm |
| Einbautiefe | 21 mm |
| Projektierungstiefe | 27 mm | Montage |
| Schutzart (IP) | IP52 entspricht IEC 60529 |
| Relative Luftfeuchtigkeit | 5…95 % bei 37 °C |
| Betriebshöhe | 0 - 3.000 m |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 320 g |
| VPE 1 Höhe | 7 cm |
| VPE 1 Breite | 10 cm |
| VPE 1 Länge | 10 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| REACh free of SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
