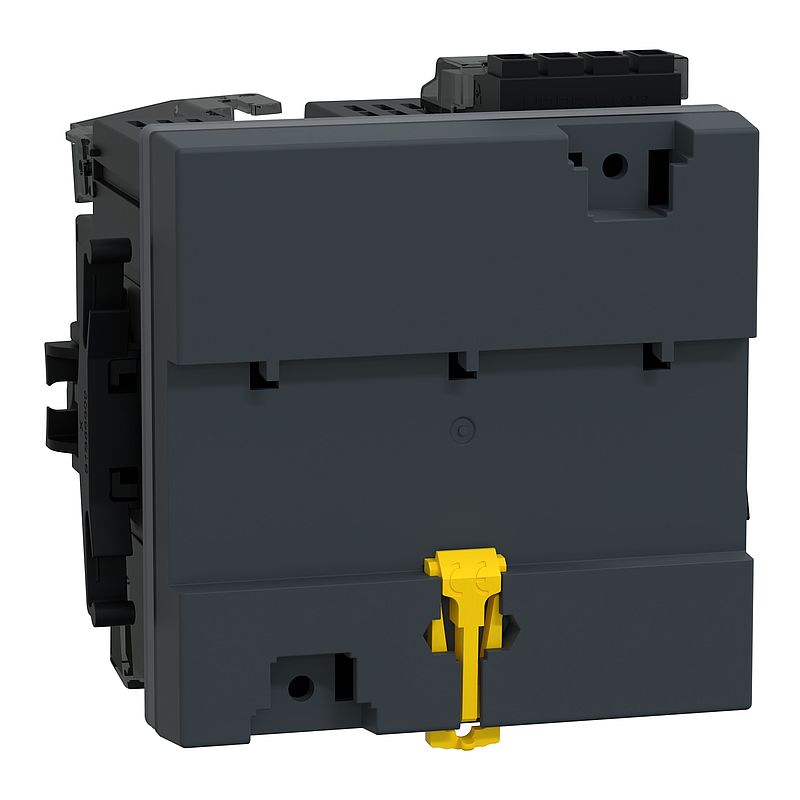

Universalmessgerät PM5563, 2 Ethernet, DIN Montage, bis 63. Harmonischen, 4 Digitaleingang und 2 -ausgang, Klasse 0,2s
METSEPM5563
Materialpreisgruppe
: DT
689,00 EUR
EAN Code: 3606480614088
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Produktumweltprofil
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Entsorgungsinformation
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Software - Hotfix & Patch
|
Download |
|
CAD
|
Download |
|
Technische Zeichnung
|
Download |
|
Katalog
|
Download |
|
Konformitätserklärung
|
Download |
|
Firmware
|
Download |
Dieses Produkt ist kompatibel mit
Transformatoren: Kompatible Produkte
Transformatoren (116)
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Kabel: Kompatible Produkte
Kabel (4)
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerLogic PM5000 |
| Kurzbezeichnung des Geräts | PM5563 |
| Produkt- oder Komponententyp | Leistungsmesser | Zusatzmerkmale |
| Analyse der Netzqualität | bis zur 63. Oberschwingung |
| Messgerätetyp | Gemessener Neutralleiterstrom Berechneter Erdschlussstrom |
| Geräteanwendung | Stromüberwachung Erfassung von S0-Impulsen für Messungen von Wasser, Luft, Gas, Strom, Dampf Gateway Multitarif |
| Messwerttyp | Strom Spannung Frequenz Leistungsfaktor Energie Wirk- und Blindleistung |
| Versorgungsspannung | 100 - 300 V DC 90 - 528 V AC 45 - 65 Hz |
| Netzwerkfrequenz | 60 Hz 50 Hz |
| [In] Bemessungsstrom | 5 A 1 A |
| Netzwerktyp | 1P + N 3P 3P + N |
| Max. Leistungsaufnahme in VA | 16 VA bei 480 V |
| Durchlaufzeit | 35 ms 120 V AC typisch 129 ms 230 V AC typisch 50 ms 125 V DC typisch |
| Displaytyp | Ohne Display |
| Abtastrate | 128 Abtastungen/Zyklus |
| Messstrom | 50…10000 mA |
| Analoger Eingangstyp | Spannung (Impedanz 5 MOhm) Strom (Impedanz <= 0,3 mOhm) |
| Messspannung | 20…400 V AC 45 - 65 Hz zwischen Phase und Neutral 20…828 V AC 45 - 65 Hz zwischen Phasen |
| Frequenzmessbereich | 45…65 Hz |
| Anzahl der Eingänge | 4 digital |
| Messgenauigkeit | Scheinleistung +/- 0.5 % Frequenz +/- 0,05 % Wirkenergie +/- 0,2 % Blindenergie +/-1 % Wirkleistung +/- 0,2 % Spannung +/-0,1 % Leistungsfaktor +/- 0,005 Strom +/- 0,15 % Blindleistung +/-1 % |
| Genauigkeitsklasse | Klasse 0,2S Wirkenergie entspricht IEC 62053-22 |
| Anzahl der Ausgänge | 2 digital |
| Angezeigte Informationen | Tarif (8) |
| Kommunikationsprotokoll | Modbus RTU und ASCII bei 9, 6, 19, 2 und 38,4 kBaud gerade/ungerade oder keine - 2 Drähte, Isolierung 2500 V JBUS Modbus TCP/IP bei 10/100 mBit/s, Isolierung 2500 V Ethernet Modbus TCP/IP daisy chain BACnet IP DNP3 über Ethernet |
| Unterstützung von Kommunikationsanschlüssen | RS485 Ethernet |
| Kommunikations-Gateway | Ethernet/seriell |
| Datenaufzeichnung | Wartungsprotokolle Ereignisaufzeichnung Alarmprotokolle Zeitstempelung Datenprotokolle Minimal-/Maximalwerte von Echtzeitwerten |
| Speicherkapazität | 1,1 MB |
| Webdienste | Alarmbenachrichtigung per E-Mail Diagnose über vordefinierte Webseiten Webserver Anzeige der Daten in Echtzeit |
| Ethernet-Service | SNMP-Nachrichten SNTP-Client |
| Anschlüsse - Klemmen | Spannungsschaltkreis: Schraubklemmenleiste4 Steuerkreis: Schraubklemmenleiste2 Stromwandler: Schraubklemmenleiste6 RS485 Verbindung: Schraubklemmenleiste4 Digitaleingang: Schraubklemmenleiste8 Digitaler Ausgang: Schraubklemmenleiste4 Ethernet-Netzwerk: RJ45 Stecker2 |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Produktzertifizierungen | CE entspricht IEC 61010-1 CULus entspricht UL 61010-1 BTL |
| Breite | 96 mm |
| Tiefe | 72 mm |
| Höhe | 96 mm |
| Produktgewicht | 450 g |
| Normen | EN 50470-1 IEC 60529 IEC 62053-24 UL 61010-1 IEC 62053-22:2020 IEC 61557-12:2015 EN 50470-3 ANSI C12.20 IEC 62053-23:2020 IEC 62052-11:2020 IEC 62052-31:2015 |
Montage |
| Elektromagnetische Verträglichkeit | Grenzwerte für Oberschwingungs-Stromemissionen Klasse A entspricht IEC 61000-3-2 Leitungsgebundene HF-Störungen Level 3 entspricht IEC 61000-4-6 Magnetfeld bei Netzfrequenz Stufe 4 entspricht IEC 61000-4-8 Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55022 Begrenzung von Spannungswechseln und -schwankungen sowie Niederspannungsschwankungen entspricht IEC 61000-3-3 Elektrostatische Entladung - Teststufe: 8 kV Stufe 4 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen Überspannungen Stufe 4 entspricht IEC 61000-4-5 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 |
| Schutzart (IP) | IP54 Anzeige: entspricht IEC 60529 IP30 Rückseite: entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C nicht kondensierend |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Betriebshöhe | <= 3.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 610,0 g |
| VPE 1 Höhe | 9,1 cm |
| VPE 1 Breite | 9,6 cm |
| VPE 1 Länge | 9,6 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| REACh free of SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
