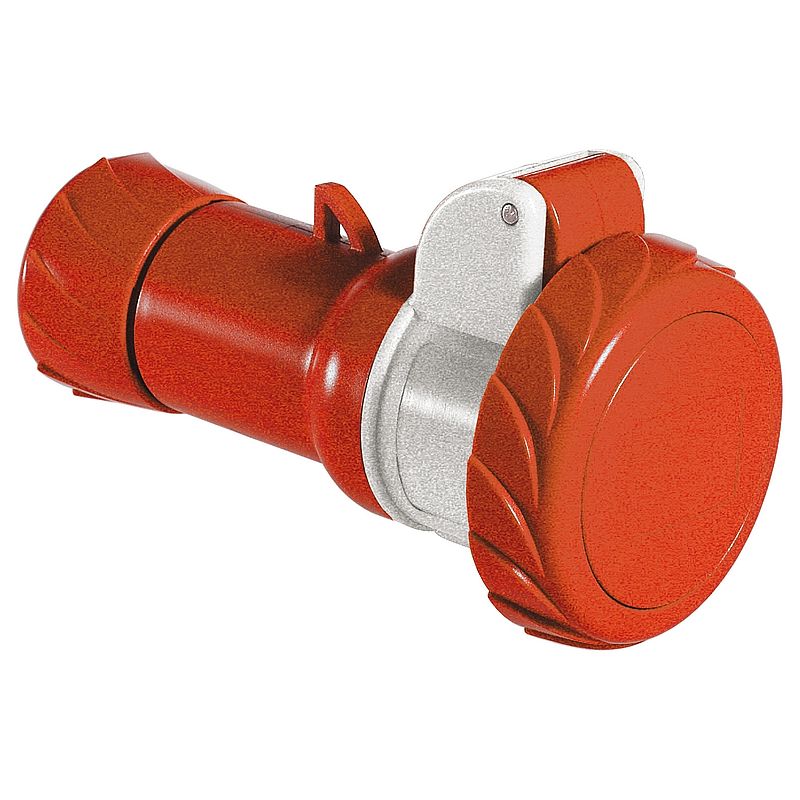

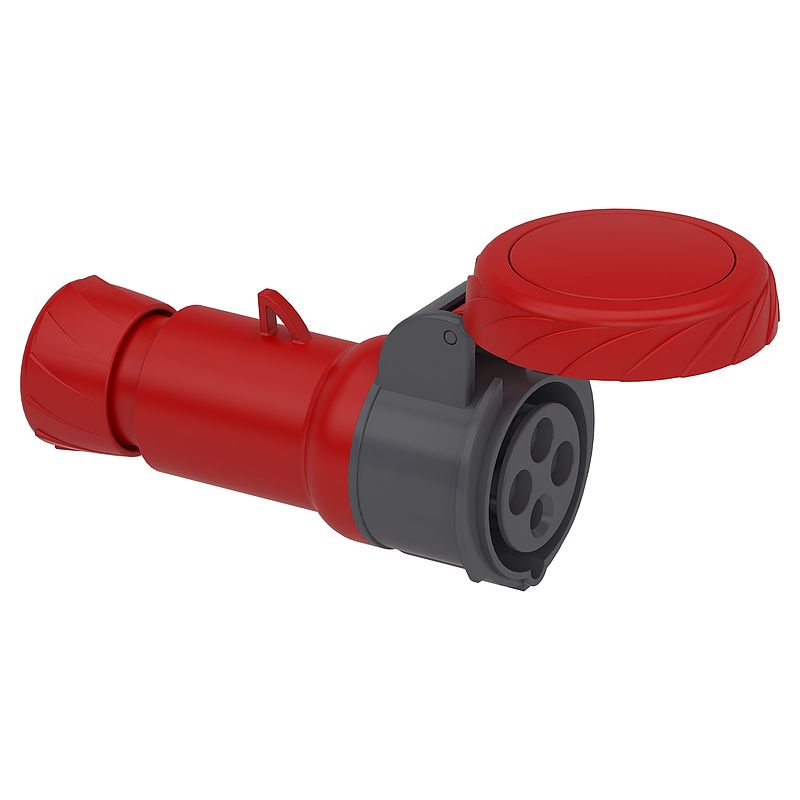

CEE Kupplung Schraubklemmen, 16A, 3p+E, 380-415 V AC, IP67
PKF16M734
Materialpreisgruppe
: D4
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Katalog
|
Download |
|
Produktumweltprofil
|
Download |
|
Informationsvideo
|
Download |
|
Technische Zeichnung
|
Download |
|
How To Video
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Erweiterungen: Kompatible Produkte
Erweiterungen (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produkt- oder Komponententyp | Steckerkupplung |
| Kurzbezeichnung des Geräts | Mureva screw |
| Stecker/Steckdosen-Kategorie | Niederspannung |
| Beschreibung der Pole | 3P + E |
| Netzwerktyp | AC |
| Ausgangsstandard | Industriell | Zusatzmerkmale |
| Stecker/Steckdose/Steuerstatus | Gerade |
| [In] Bemessungsstrom | 16 A |
| [Ue] Betriebsbemessungsspannung | 380 - 415 V |
| Netzwerkfrequenz | 50/60 Hz |
| Erd.-Zapf.-Pos. im Uhrzeigers. | 6 h |
| Stecker, Steckdosenmaterial | Gehäuse: selbstlöschender Kunststoffwerkstoff |
| Kontaktmaterial | Hülsen: Messing |
| Anschlüsse - Klemmen | Unverlierbare Schrauben |
| Kabel-Querschnitt | 1…4 mm² |
| äußerer Kabeldurchmesser | 8…15 mm |
| Kabeleinführung | Kabelverschraubung |
| Gewindetyp | Pg 21 |
| Produktgewicht | 0,2 kg |
| Höhe | 87 mm |
| Breite | 87 mm |
| Tiefe | 152 mm |
| Farbe | Grau (RAL 7035) |
| Spannungfarbe | Rot | Montage |
| Normen | IEC 60309-1 IEC 60309-2 |
| Schutzart (IP) | IP67 entspricht IEC 60529 |
| Schutzart (IK) | IK08 entspricht EN 62262 |
| Feuerbeständigkeit | 850 °C entspricht IEC 60695-2-1 |
| Relative Luftfeuchtigkeit | 50 % bei 40 °C 70 % bei 30 °C 90 % bei 20 °C |
| Umgebungstemperatur bei Betrieb | 35 °C ( 86400 s ) -25…40 °C |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 196,0 g |
| VPE 1 Höhe | 8,5 cm |
| VPE 1 Breite | 9,0 cm |
| VPE 1 Länge | 16,0 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 2,148 kg |
| VPE 2 Höhe | 18,2 cm |
| VPE 2 Breite | 26,4 cm |
| VPE 2 Länge | 26,8 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 20 |
| VPE 3 Gewicht | 4,783 kg |
| VPE 3 Höhe | 30,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
15 Dokumente
| PKF16M734 China-RoHS-Erklärung
26/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| PKF16M734 REACh-Erklärung
26/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| PKF16M734 EU-RoHS-Erklärung
26/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Certificate for PratiKa 3P 4P 5P 15/10/24 · Certificate | 3,0 MB | Download |
| Mureva PK Industrial plugs and sockets 15/10/24 · Catalog | 7,6 MB | Download |
| Mureva: new extended waterproof products, for all your projects 08/10/24 · Informationsvideo | 1,7 MB | Download |
| Discover High Performance Industrial Plugs and Sockets Mureva
08/10/24 · How To Video |
69,6 MB | Download |
| Mureva PK Wander Socket screw connection 16A 3P-E 380-415V IP67 - TI-Exploded 27/09/24 · Technische Zeichnung | 0,0 MB | Download |
| Mureva PK Wander Socket screw connection 16A 2P-E 200-250V IP67 - TI-Exploded 27/09/24 · Technische Zeichnung | 0,0 MB | Download |
| Mureva PK Wander Socket screw connection 16A 3P-N-E 480-500V IP67 - TI-Exploded 27/09/24 · Technische Zeichnung | 0,0 MB | Download |
| Mureva PK - Socle & prise industrielle - 32A - 3P+N+E - vis - Profil Environnemental Produit 24/09/24 · Produktumweltprofil | 0,4 MB | Download |
| Mureva PK - Industrial Plug & Socket - 32A - 3P+N+E - screw - Product Environmental Profile 24/09/24 · Produktumweltprofil | 0,4 MB | Download |
| Installationsgeräte 16/09/24 · Katalog | 36,5 MB | Download |
| Catalogue PratiKa Plugs and Sockets
16/09/24 · Katalog |
27,0 MB | Download |
| Mureva PK Wander Socket screw connection 16A 3P-E 380-415V IP67 - 3D CAD 14/09/24 · CAD | 2,3 MB | Download |
