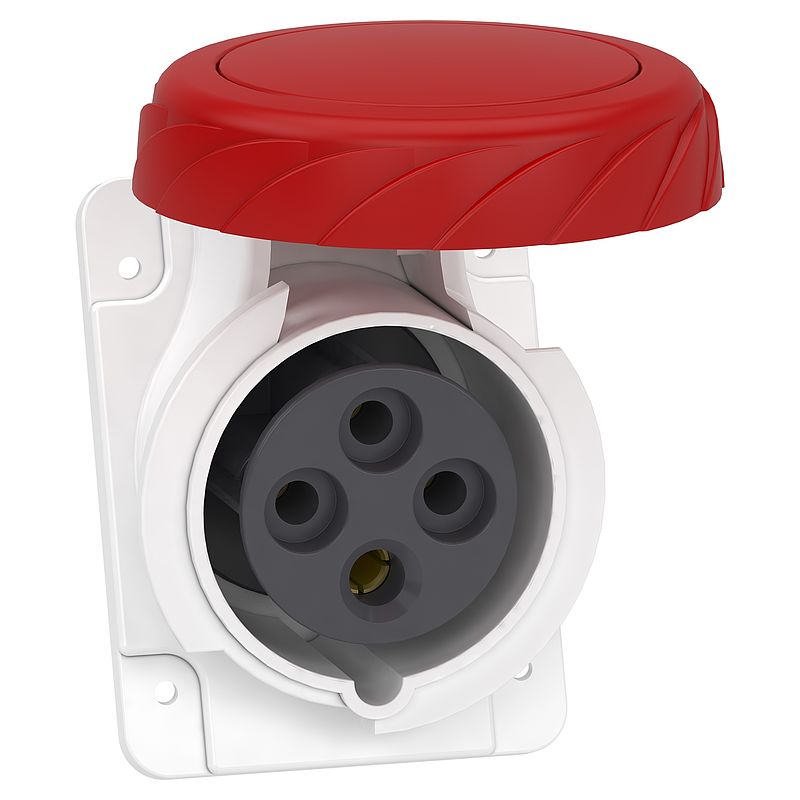

CEE Anbausteckdosen Schneidklemmen, 16A, 3p+E, 380-415 V AC
PKY16F734
Materialpreisgruppe
: D4
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Katalog
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
How To Video
|
Video anzeigen |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Erweiterungen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produkt- oder Komponententyp | Buchse |
| Kurzbezeichnung des Geräts | Mureva socket |
| Stecker/Steckdosen-Kategorie | Niederspannung |
| Beschreibung der Pole | 3P + E |
| Netzwerktyp | AC |
| Ausgangsstandard | Industriell | Zusatzmerkmale |
| Montagemodus | Schalttafelmontage |
| Stecker/Steckdose/Steuerstatus | Abgewinkelt |
| [In] Bemessungsstrom | 16 A |
| [Ue] Betriebsbemessungsspannung | 380 - 415 V |
| Netzwerkfrequenz | 50/60 Hz |
| Erd.-Zapf.-Pos. im Uhrzeigers. | 6 h |
| Stecker, Steckdosenmaterial | Gehäuse: selbstlöschender Kunststoffwerkstoff |
| Kontaktmaterial | Hülsen: Messing |
| Anschlüsse - Klemmen | Schneidklemmentechnik |
| Kabel-Querschnitt | 1…2,5 mm² |
| Produktgewicht | 0,177 kg |
| Basisabmessungen | 65 x 85 mm |
| Höhe | 85 mm |
| Breite | 81 mm |
| Tiefe | 105 mm |
| Farbe | Grau (RAL 7035) |
| Spannungfarbe | Rot | Montage |
| Normen | IEC 60309-2 IEC 60309-1 |
| Schutzart (IP) | IP67 conforming to IEC 60529 |
| Schutzart (IK) | IK08 entspricht EN 62262 |
| Feuerbeständigkeit | 850 °C entspricht IEC 60695-2-1 |
| Relative Luftfeuchtigkeit | 50 % bei 40 °C 70 % bei 30 °C 90 % bei 20 °C |
| Umgebungstemperatur bei Betrieb | 35 °C ( 86400 s ) | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 160,0 g |
| VPE 1 Höhe | 7,9 cm |
| VPE 1 Breite | 8,9 cm |
| VPE 1 Länge | 9,4 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 1,754 kg |
| VPE 2 Höhe | 12,4 cm |
| VPE 2 Breite | 26,6 cm |
| VPE 2 Länge | 26,8 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 30 |
| VPE 3 Gewicht | 5,749 kg |
| VPE 3 Höhe | 30,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 89350e0d-a4ac-4516-bf86-fdaed8a227fc |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 10 |
