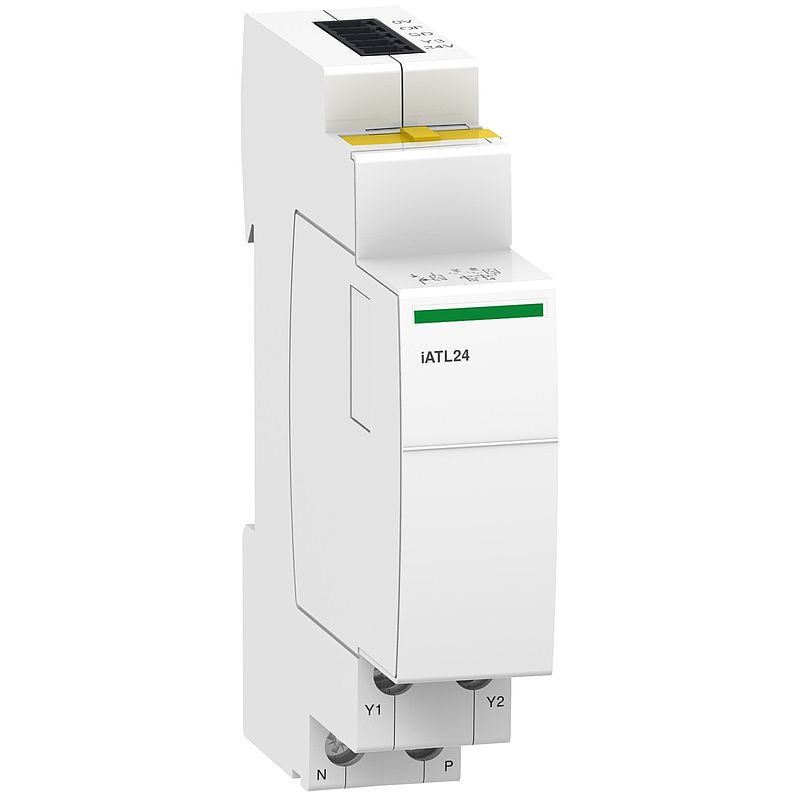

Hilfsmodul iATL24 für Fernschalten iTL mit Ti24-SPS-Schnittstelle, 24V DC
A9C15424
Materialpreisgruppe : D7
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| Anwendungshinweise | Download |
| Gebrauchsanleitung | Download |
| Benutzerhandbuch | Download |
| CAD | Download |
| Katalog | Download |
| Produktumweltprofil | Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (7)Spezifikationen
| Hauptmerkmale | |
|---|---|
| range of product | Acti9 |
| Kurzbezeichnung des Geräts | iATL24 |
| Produkt- oder Komponententyp | Zusatzausrüstung für Steuerung und Anzeige |
| Zusammensetzung der Signalkontakte | 1 NO |
| Signalkreisspannung | 24 V DC: +/-20 % 0,002 - 0,1 A |
| Steuerkreisspannung | 230 V AC 50/60 Hz Impuls >= 200 ms 24 V DC fallende Flanke 24 V DC ansteigende Flanke |
| [UH,nom] Bemessungsbetriebsspannung | 230 V AC bei 50/60 Hz | Zusatzmerkmale |
| Steuerungstyp | Fernsteuerung |
| [Ui] Nennisolationsspannung | 250 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Max. Leistungsaufnahme in W | 1 W |
| Montagemodus | Befestigt, links an CT |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Unten: ja Oben: NEIN |
| elektrische Lebensdauer | 250000 Zyklen entspricht IEC 60947-5-1 |
| Störfestigkeit gegen Unterbrechungen | 10 ms |
| Unterspannungsverhalten | Keine Öffnung bei Verlust von 24 V DC |
| 9-mm-Raster | 2 |
| Höhe | 81 mm |
| Breite | 18 mm |
| Tiefe | 68 mm |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Stromversorgung: Tunnelklemmen 1 Kabel 0,5…10 mm² - Kabelfestigkeit: fest Stromversorgung: Tunnelklemmen 1 Kabel 0,5…6 mm² - Kabelfestigkeit: flexibel Stromversorgung: Tunnelklemmen 1 Kabel 0,5…4 mm² - Kabelfestigkeit: flexibel mit Aderendhülse Eingang: Tunnelklemmen 2 Kabel 0,5…2,5 mm² - Kabelfestigkeit: fest Eingang: Tunnelklemmen 2 Kabel 0,5…2,5 mm² - Kabelfestigkeit: flexibel Eingang: Tunnelklemmen 2 Kabel 0,5…2,5 mm² - Kabelfestigkeit: flexibel mit Aderendhülse Ti24-Schnittstelle: Federzugklemme Ti24 2 Kabel 0,5…1,5 mm² - Kabelfestigkeit: fest Ti24-Schnittstelle: Federzugklemme Ti24 1 Kabel 0,5…1,5 mm² - Kabelfestigkeit: flexibel |
| Drahtabisolierungslänge | Stromversorgung: 9 mm für unten Verbindung Eingang: 9 mm für unten Verbindung Ti24-Schnittstelle: 10 mm für oben Verbindung |
| [M] Anzugsdrehmoment | Stromversorgung: 1 Nm unten Eingang: 1 Nm unten |
| Kompatible Produktfamilie | Acti 9 Acti9 iTL iTL Acti 9 Acti9 iTL iTLi Acti 9 Acti9 iTL iTLs Acti 9 Acti9 iTL iTLc |
| Produktkompatibilität | Acti 9 Smartlink ITL (32 A) - 230/240 V 50 Hz ITL (16 A) - 230/240 V 50 Hz | Montage |
| Überspannungskategorie | IV |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht IEC 60439-1 |
| Tropentauglichkeit | 2 entspricht IEC 60947-5-1 |
| Relative Luftfeuchtigkeit | 93 % bei 40 °C entspricht IEC 60068-2 |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C |
| Gütesiegel | CE |
| Normen | IEC 60947-1 Anhang S | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 79,0 g |
| VPE 1 Höhe | 2,7 cm |
| VPE 1 Breite | 7,6 cm |
| VPE 1 Länge | 8,6 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 108 |
| VPE 2 Gewicht | 9,166 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Garantie | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie  | Konform mit Ausnahmen |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
