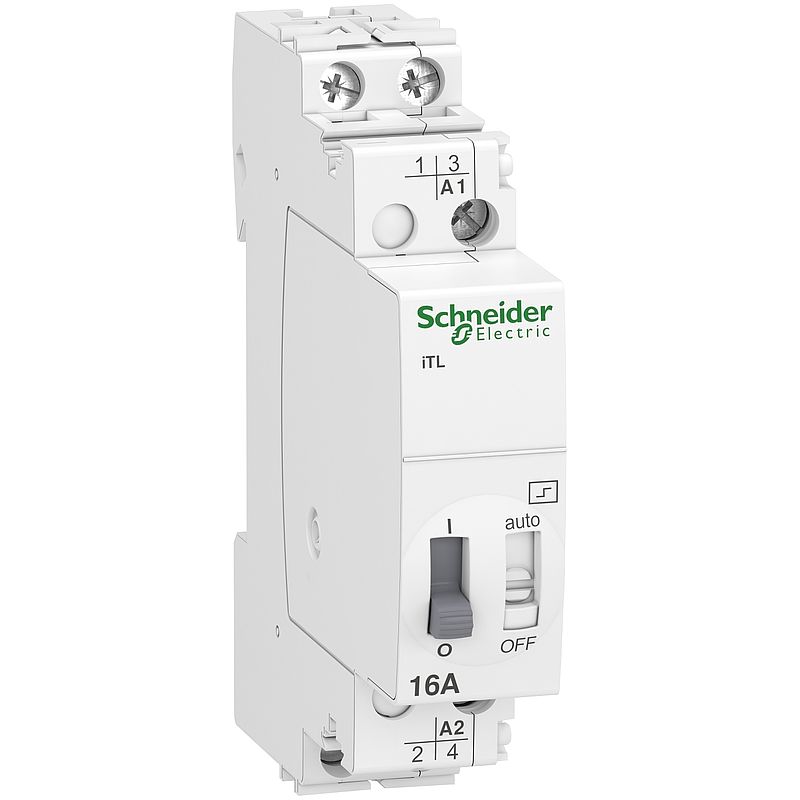

Fernschalter iTL, 2P, 2 S, 16A, Spule 110VDC, 230-240VAC 50/60Hz

A9C30812

Materialpreisgruppe : D3

51,10 EUR

EAN Code: 3606480088995

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Konformitätserklärung	Download
Broschüre	Download
Anwendungshinweise	Download
Umweltzertifikat (ROHS/REACH)	Download
CAD	Download
Katalog	Download
Produktumweltprofil	Download
Zertifikat	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (1)

Zusatzausrüstungen (8)

Erweiterungen (1)

Spezifikationen

Hauptmerkmale
range of product	Acti9
Produktname	Acti9 iTL
Produkt- oder Komponententyp	Impulsrelais
Kurzbezeichnung des Geräts	iTL
Geräteanwendung	Standard
Poles	2P
Zusammensetzung des Polkontakts	2 S
[In] Bemessungsstrom	16 A
Netzwerktyp	AC
[Uc] Steuerkreisspannung	230 - 240 V AC 50/60 Hz 110 V DC
Zusatzmerkmale
Netzwerkfrequenz	50/60 Hz
[Ue] Betriebsbemessungsspannung	250 V AC 50/60 Hz
Kontrolltyp	Fernsteuerung und manuelle Steuerung Spulenabschaltung
Typ des Steuersignals	Impuls
Taktfrequenz	5 Schaltvorgänge/Minute 100 Schaltvorgänge/Tag
Impulsdauer	50 ms - 1 s
Fernsteuerbetätigungsart	Leuchtdrucktaster 3 mA
Lokale Signalisierung	ON/OFF-Anzeige
Montagemodus	Fixiert
Montagehalterung	DIN-Schiene
9-mm-Raster	2
Höhe	84 mm
Breite	18 mm
Tiefe	60 mm
Elektrische Lebensdauer	AC-21: 200000 Zyklen AC-22: 100000 Zyklen
Anschlüsse - Klemmen	Steuerkreis: Tunnelklemmen 1 Kabel 0,5…4 mm² fest Steuerkreis: Tunnelklemmen 1 Kabel 0,5…4 mm² fest mit Kabelende Steuerkreis: Tunnelklemmen 1 Kabel 1…4 mm² flexibel Steuerkreis: Tunnelklemmen 1 Kabel 1…4 mm² flexibel mit Aderendhülse Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² fest Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² fest mit Kabelende Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² flexibel Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² flexibel mit Aderendhülse
Drahtabisolierungslänge	11 mm
[M] Anzugsdrehmoment	1 Nm
Kompatible Produktfamilie	Acti 9 iATEt Acti 9 iATL4 Acti 9 iATLc Acti 9 iATLc+s Acti 9 iATLm Acti 9 iATLs Acti 9 iATLz Acti 9 iETL iTL 16 Acti 9 iATLc+c Acti 9 iATL24
Montage
Normen	EN 669-1 EN 669-2-2
Produktzertifizierungen	GOST
Gütesiegel	NF CEBEC KEMA VDE IMQ
Geräuschpegel	60 dB
Schutzart (IP)	IP20 entspricht IEC 60529 (bei Öffnung) IP40 entspricht IEC 60529 (im Schrank)
Verschmutzungsgrad	3
Tropentauglichkeit	2
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-20…50 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	111,000 g
VPE 1 Höhe	7,500 cm
VPE 1 Breite	1,800 cm
VPE 1 Länge	8,500 cm
VPE 2 Art	BB1
VPE 2 Menge	12
VPE 2 Gewicht	1,392 kg
VPE 2 Höhe	8,500 cm
VPE 2 Breite	9,300 cm
VPE 2 Länge	22,400 cm
VPE 3 Art	S03
VPE 3 Menge	144
VPE 3 Gewicht	17,196 kg
VPE 3 Höhe	30,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Environmental data

WEEE	Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
Kreislaufwirtschaftsprofil	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	429095ee-388a-4184-bea4-16f87e374975
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	No
CO2-Bilanz (kg CO2 eq.)	7
