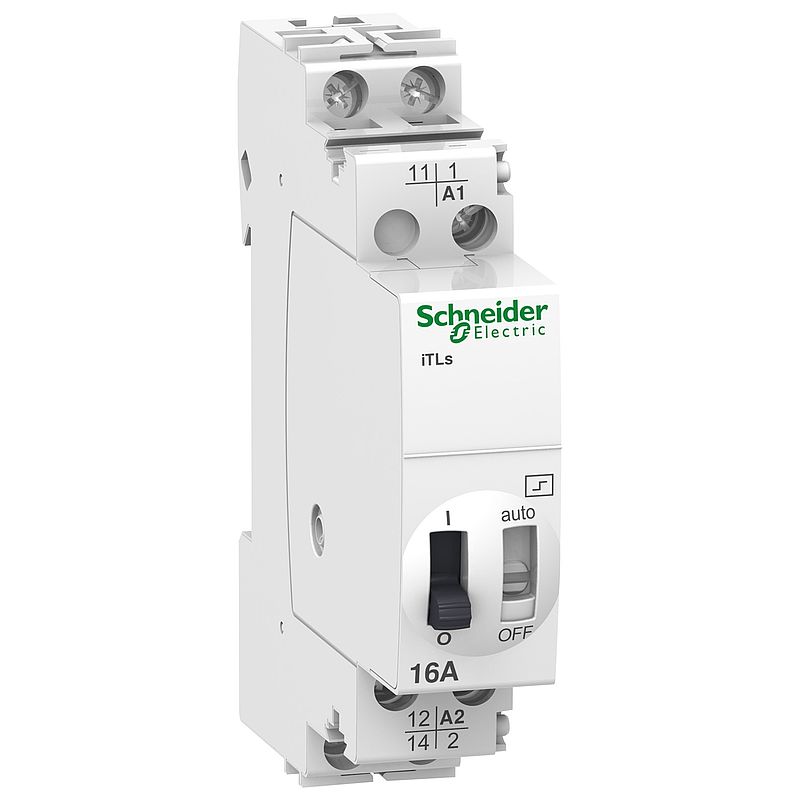

Fernschalter iTLs, 1P, 1S, 16A, Spule 110VDC, 230-240VAC 50/60Hz

A9C32811

Materialpreisgruppe : D3

61,20 EUR

EAN Code: 3606480092046

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Umweltzertifikat (ROHS/REACH)	Download
Konformitätserklärung	Download
Anwendungshinweise	Download
Katalog	Download
CAD	Download
Produktumweltprofil	Download
Zertifikat	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (1)

Zusatzausrüstungen (8)

Erweiterungen (1)

Spezifikationen

Hauptmerkmale
range of product	Acti9
Produktname	Acti9 iTL
Produkt- oder Komponententyp	Impulsrelais
Kurzbezeichnung des Geräts	iTLs
Geräteanwendung	Fernanzeige
Poles	1P
Zusammensetzung des Polkontakts	1 S
Aufbau der Hilfskontakte	1 Wechslerkontakt
[In] Bemessungsstrom	16 A
Netzwerktyp	AC
[Uc] Steuerkreisspannung	230 - 240 V AC 50/60 Hz 110 V DC
Zusatzmerkmale
Netzwerkfrequenz	50/60 Hz
[Ue] Betriebsbemessungsspannung	250 V AC 50/60 Hz
Kontrolltyp	Spulenabschaltung Fernsteuerung und manuelle Steuerung
Typ des Steuersignals	Impuls
Taktfrequenz	100 Schaltvorgänge/Tag 5 Schaltvorgänge/Minute
Impulsdauer	50 ms - 1 s
Fernsteuerbetätigungsart	Leuchtdrucktaster 3 mA
Lokale Signalisierung	ON/OFF-Anzeige
Signalkreisspannung	AC: 24 - 240 V DC: 24 - 240 V
Signalausgangsstrom	0,01 - 6 A
Montagemodus	Fixiert
Montagehalterung	DIN-Schiene
9-mm-Raster	2
Höhe	84 mm
Breite	18 mm
Tiefe	60 mm
Elektrische Lebensdauer	AC-21: 200000 Zyklen AC-22: 100000 Zyklen
Anschlüsse - Klemmen	Steuerkreis: Tunnelklemmen 1 Kabel 0,5…4 mm² fest Steuerkreis: Tunnelklemmen 1 Kabel 0,5…4 mm² fest mit Kabelende Steuerkreis: Tunnelklemmen 1 Kabel 1…4 mm² flexibel Steuerkreis: Tunnelklemmen 1 Kabel 1…4 mm² flexibel mit Aderendhülse Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² fest Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² fest mit Kabelende Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² flexibel Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² flexibel mit Aderendhülse
Drahtabisolierungslänge	11 mm
[M] Anzugsdrehmoment	1 Nm
Kompatible Produktfamilie	Acti 9 iATEt Acti 9 iATL4 Acti 9 iATLc Acti 9 iATLc+s Acti 9 iATLm Acti 9 iATLs Acti 9 iATLz Acti 9 iETL iTL 16 Acti 9 iATLc+c Acti 9 iATL24
Montage
Normen	EN 669-2-2 EN 669-1
Produktzertifizierungen	GOST CCC
Gütesiegel	KEMA CEBEC NF IMQ VDE
Geräuschpegel	60 dB
Schutzart (IP)	IP20 entspricht IEC 60529 (bei Öffnung) IP40 entspricht IEC 60529 (im Schrank)
Verschmutzungsgrad	3
Tropentauglichkeit	2
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-20…50 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	113,0 g
VPE 1 Höhe	1,8 cm
VPE 1 Breite	7,5 cm
VPE 1 Länge	9,5 cm
VPE 2 Art	BB1
VPE 2 Menge	12
VPE 2 Gewicht	1,411 kg
VPE 2 Höhe	8,0 cm
VPE 2 Breite	9,5 cm
VPE 2 Länge	23,0 cm
VPE 3 Art	S03
VPE 3 Menge	144
VPE 3 Gewicht	17,436 kg
VPE 3 Höhe	30,0 cm
VPE 3 Breite	30,0 cm
VPE 3 Länge	40,0 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Mit der Kennzeichnung Green Premium^TM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO₂-Fußabdruck.

Weitere Informationen

Environmental data

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Quecksilberfrei	Ja
WEEE	Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
Kreislaufwirtschaftsprofil	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	6763a476-30bc-4d05-a4bb-93f8d65c3771
Giftiges Schwermetall frei	Ja
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	No
CO2-Bilanz (kg CO2 eq.)	6
