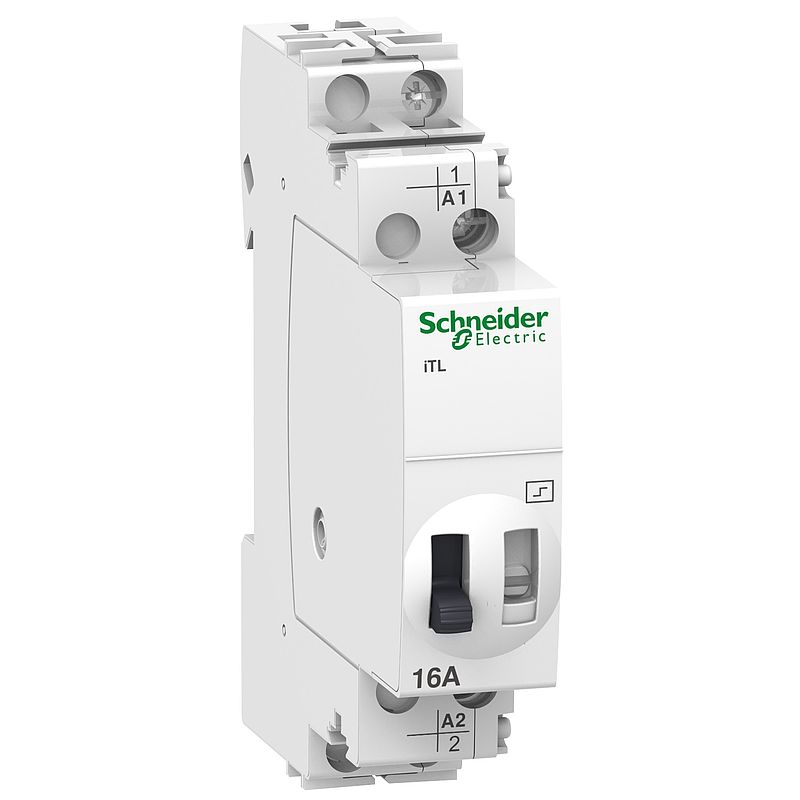

Fernschalter iTL, 1P, 1S, 16A, Spule 130 VAC 50/60Hz- 48 VDC
A9C30311
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Konformitätserklärung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
|
Zertifikat
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Erweiterungen: Kompatible Produkte
Erweiterungen (1)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| range of product | Acti9 |
| Produktname | Acti9 iTL |
| Produkt- oder Komponententyp | Impulsrelais |
| Kurzbezeichnung des Geräts | iTL |
| Geräteanwendung | Standard |
| Poles | 1P |
| Zusammensetzung des Polkontakts | 1 S |
| [In] Bemessungsstrom | 16 A |
| Netzwerktyp | AC |
| [Uc] Steuerkreisspannung | 130 V AC 50/60 Hz 48 V DC |
Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 250 V AC 50/60 Hz |
| Kontrolltyp | Fernsteuerung und manuelle Steuerung Spulenabschaltung |
| Typ des Steuersignals | Impuls |
| Taktfrequenz | 5 Schaltvorgänge/Minute 100 Schaltvorgänge/Tag |
| Impulsdauer | 50 ms - 1 s |
| Fernsteuerbetätigungsart | Leuchtdrucktaster 3 mA |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Fixiert |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 84 mm |
| Breite | 18 mm |
| Tiefe | 60 mm |
| Elektrische Lebensdauer | AC-21: 200000 Zyklen AC-22: 100000 Zyklen |
| Anschlüsse - Klemmen | Steuerkreis: Tunnelklemmen 1 Kabel 0,5…4 mm² fest Steuerkreis: Tunnelklemmen 1 Kabel 0,5…4 mm² fest mit Kabelende Steuerkreis: Tunnelklemmen 1 Kabel 1…4 mm² flexibel Steuerkreis: Tunnelklemmen 1 Kabel 1…4 mm² flexibel mit Aderendhülse Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² fest Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² fest mit Kabelende Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² flexibel Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 11 mm |
| [M] Anzugsdrehmoment | 1 Nm |
| Kompatible Produktfamilie | Acti9 iATEt Acti9 iATLc Acti9 iATLc+s Acti9 iATLm Acti9 iATLs Acti9 iETL iTL 16 Acti9 iATLc+c |
Montage |
| Normen | EN 669-1 EN 669-2-2 |
| Produktzertifizierungen | GOST |
| Gütesiegel | KEMA VDE IMQ CEBEC NF |
| Geräuschpegel | 60 dB |
| Schutzart (IP) | IP20 entspricht IEC 60529 (bei Öffnung) IP40 entspricht IEC 60529 (im Schrank) |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -20…50 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 105,0 g |
| VPE 1 Höhe | 1,8 cm |
| VPE 1 Breite | 7,0 cm |
| VPE 1 Länge | 8,5 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 1,313 kg |
| VPE 2 Höhe | 9,0 cm |
| VPE 2 Breite | 8,0 cm |
| VPE 2 Länge | 23,0 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 144 |
| VPE 3 Gewicht | 15,986 kg |
| VPE 3 Höhe | 30,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 6763a476-30bc-4d05-a4bb-93f8d65c3771 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 6 |
| Silikonfrei | Nein |
