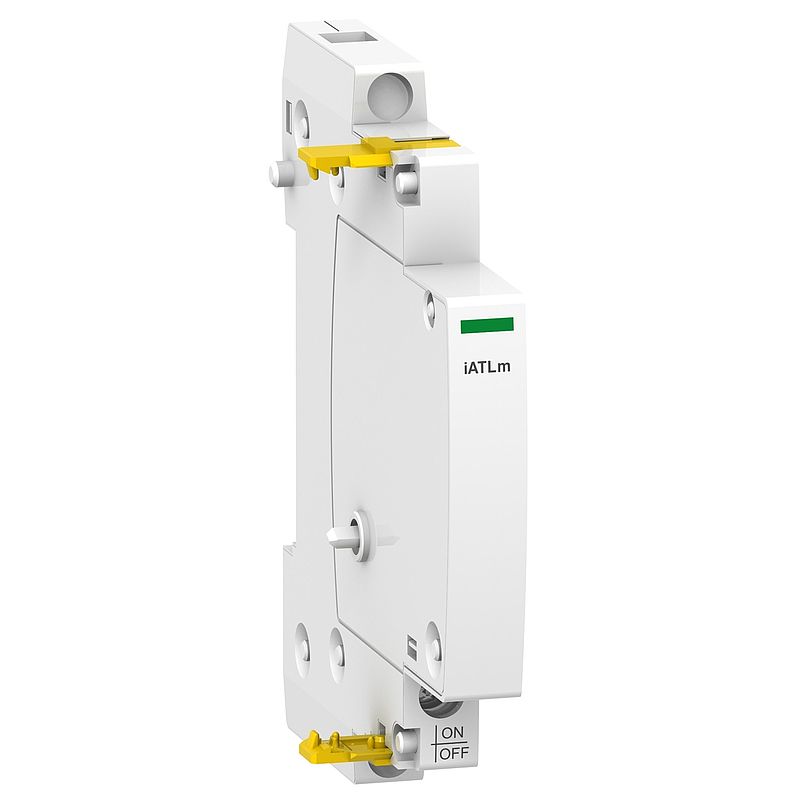

Ein-/ Ausschalten mit Dauersignal iATLm, 12-240V AC, 6-110V DC

A9C15414

Materialpreisgruppe : D3

37,95 EUR

EAN Code: 3606480374968

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Anwendungshinweise	Download
Umweltzertifikat (ROHS/REACH)	Download
Katalog	Download
CAD	Download
Produktumweltprofil	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Hauptfunktionen (21)

Spezifikationen

Hauptmerkmale
range of product	Acti9
Kurzbezeichnung des Geräts	iATLm
Produkt- oder Komponententyp	Latched control auxiliary
Steuerkreisspannung	12 - 240 V AC 50/60 Hz gewartet
Zusatzmerkmale
[Ui] Nennisolationsspannung	440 V
[Uimp] Bemessungs-Stoßspannungsfestigkeit	4 kV
Fernsteuerbetätigungsart	2 Schaltereingänge
Montagemodus	Befestigt, rechts an TL
Montagehalterung	DIN-Schiene
9-mm-Raster	1
Höhe	81 mm
Breite	9 mm
Tiefe	69 mm
Farbe	Weiß
Anschlüsse - Klemmen	Tunnelklemmen Kabel 0,5…4 mm² - Kabelfestigkeit: fest Tunnelklemmen Kabel 0,5…4 mm² - Kabelfestigkeit: fest - mit Kabelende Tunnelklemmen Kabel 1…4 mm² - Kabelfestigkeit: flexibel Tunnelklemmen Kabel 1…4 mm² - Kabelfestigkeit: flexibel - mit Kabelende
Drahtabisolierungslänge	11 mm
[M] Anzugsdrehmoment	1 Nm
Kompatible Produktfamilie	Acti 9 Acti9 iTL iTL Acti 9 Acti9 iTL iTLi Acti 9 Acti9 iTL iTLs
Produktkompatibilität	ITL (16 A) ITL (32 A)
Montage
Überspannungskategorie	III
Schutzart (IP)	IP20 entspricht IEC 60529
Tropentauglichkeit	2
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-20…50 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Normen	EN/IEC 60669-2-2
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	39 g
VPE 1 Höhe	2,4 cm
VPE 1 Breite	8 cm
VPE 1 Länge	9,4 cm
VPE 2 Art	BB1
VPE 2 Menge	12
VPE 2 Gewicht	524 g
VPE 2 Höhe	10 cm
VPE 2 Breite	9 cm
VPE 2 Länge	27 cm
VPE 3 Art	S03
VPE 3 Menge	108
VPE 3 Gewicht	5,225 kg
VPE 3 Höhe	30 cm
VPE 3 Breite	30 cm
VPE 3 Länge	40 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Environmental data

WEEE	Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
Kreislaufwirtschaftsprofil	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	Cd66a3ab-e995-436e-8541-65ce1e0b13e2
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	No
CO2-Bilanz (kg CO2 eq.)	2

A9C15414 China-RoHS-Erklärung 25/02/25 · Umweltzertifikat (ROHS/REACH)	0,2 MB	Download
Certificate for aux modules iATL 15/02/25 · Zertifikat	1,8 MB	Download
Acti9 - iTL - Télérupteur - 16A - 2NO - Profil Environnemental Produit 15/02/25 · Produktumweltprofil	0,5 MB	Download
Acti9 - iTL - Impulse relay - 16A - 2NO - Product Environmental Profile 15/02/25 · Produktumweltprofil	0,4 MB	Download
iATLm latched control auxiliary - 3D CAD 15/02/25 · CAD	0,2 MB	Download
Eclairage d’un hangar de stockage 15/02/25 · Anwendungshinweise	0,3 MB	Download
Installationsgeräte 15/02/25 · Katalog	36,5 MB	Download
Lighting for a storage warehouse 15/02/25 · Anwendungshinweise	0,2 MB	Download
Lighting management for a hotel room 15/02/25 · Anwendungshinweise	0,2 MB	Download

Privat

Ein-/ Ausschalten mit Dauersignal iATLm, 12-240V AC, 6-110V DC

Hauptdokumente

Dieses Produkt ist kompatibel mit

Hauptfunktionen: Kompatible Produkte

Fernschalter iTL, 1P, 1S, 16A, Spule 110VDC, 230-240VAC 50/60Hz

Fernschalter iTL, 1P, 1S, 16A, Spule 130 VAC 50/60Hz- 48 VDC

Fernschalter iTL, 2P, 2 S, 16A, Spule 12 VAC 50/60Hz- 6 VDC

Fernschalter iTL, 2P, 2 S, 16A, Spule 130 VAC 50/60Hz- 48 VDC

Fernschalter iTLs, 1P, 1S, 16A, Spule 110VDC, 230-240VAC 50/60Hz

Fernschalter iTL, 4P, 4 S, 16A, Spule 12 VDC, 24 VAC 50/60Hz

Fernschalter iTLs, 1P, 1S, 16A, Spule 24 VDC, 48 VAC 50/60Hz

Fernschalter iTLI, 2P, 1S+1Ö, 16A, Spule 12 VAC 50/60Hz- 6 VDC

Fernschalter iTLs, 1P, 1S, 16A, Spule 12 VDC, 24 VAC 50/60Hz

Fernschalter iTLI, 2P, 1S+1Ö, 16A, Spule 24 VDC, 48 VAC 50/60Hz

Fernschalter iTLI, 2P, 1S+1Ö, 16A, Spule 12 VDC, 24 VAC 50/60Hz

Fernschalter iTL, 1P, 1S, 16A, Spule 24 VDC, 48 VAC 50/60Hz

Fernschalter iTL, 2P, 2 S, 16A, Spule 110VDC, 230-240VAC 50/60Hz

Fernschalter iTLI, 2P, 1S+1Ö, 16A, Spule 110VDC, 230-240VAC 50/60Hz

Fernschalter iTL, 2P, 2 S, 16A, Spule 12 VDC, 24 VAC 50/60Hz

Fernschalter iTL, 1P, 1S, 16A, Spule 12 VAC 50/60Hz- 6 VDC

Fernschalter iTL, 1P, 1S, 16A, Spule 12 VDC, 24 VAC 50/60Hz

Fernschalter iTL, 4P, 4 S, 16A, Spule 110VDC, 230-240VAC 50/60Hz

Fernschalter iTL, 2P, 2 S, 16A, Spule 24 VDC, 48 VAC 50/60Hz

Fernschalter iTL, 1P, 1S, 32A, Spule 110VDC, 230-240VAC 50/60Hz

Fernschalter iTLI, 2P, 1S+1Ö, 16A, Spule 130 VAC 50/60Hz- 48 VDC
