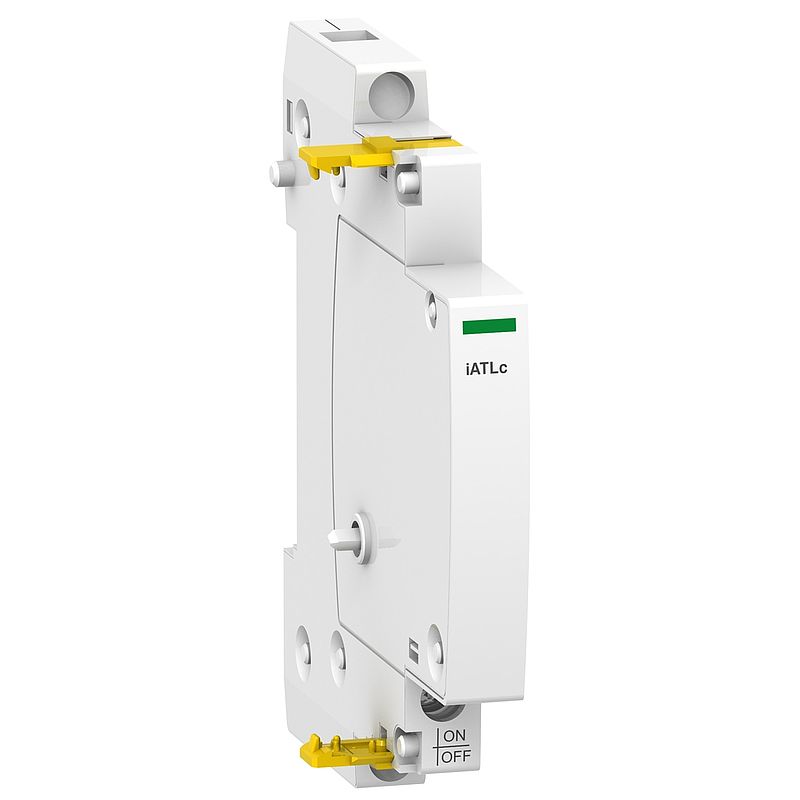

Zentral Ein-/Ausschalten iATLC, 24-240V AC
A9C15404
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Application Notes
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (17)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| range of product | Acti9 |
| Kurzbezeichnung des Geräts | iATLc |
| Produkt- oder Komponententyp | Centralized control auxiliary |
| Steuerkreisspannung | 24 - 240 V AC 50/60 Hz Impuls | Zusatzmerkmale |
| [Ui] Nennisolationsspannung | 440 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Fernsteuerbetätigungsart | 2 Schaltereingänge |
| Montagemodus | Befestigt, rechts an TL |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 1 |
| Höhe | 81 mm |
| Breite | 9 mm |
| Tiefe | 69 mm |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Tunnelklemmen Kabel 0,5…4 mm² - Kabelfestigkeit: fest Tunnelklemmen Kabel 0,5…4 mm² - Kabelfestigkeit: fest - mit Kabelende Tunnelklemmen Kabel 1…4 mm² - Kabelfestigkeit: flexibel Tunnelklemmen Kabel 1…4 mm² - Kabelfestigkeit: flexibel - mit Kabelende |
| Drahtabisolierungslänge | 11 mm |
| [M] Anzugsdrehmoment | 1 Nm |
| Kompatible Produktfamilie | Acti 9 Acti9 iTL iTL Acti 9 Acti9 iTL iTLi Acti 9 Acti9 iTL iTLs |
| Produktkompatibilität | ITL (32 A) ITL (16 A) |
Montage |
| Überspannungskategorie | III |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -20…50 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Normen | EN/IEC 60669-2-2 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 40 g |
| VPE 1 Höhe | 8 cm |
| VPE 1 Breite | 2,4 cm |
| VPE 1 Länge | 9,4 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 534 g |
| VPE 2 Höhe | 8,5 cm |
| VPE 2 Breite | 9,5 cm |
| VPE 2 Länge | 26,5 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 108 |
| VPE 3 Gewicht | 4,76 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
| Toxic heavy metal free | Ja |
