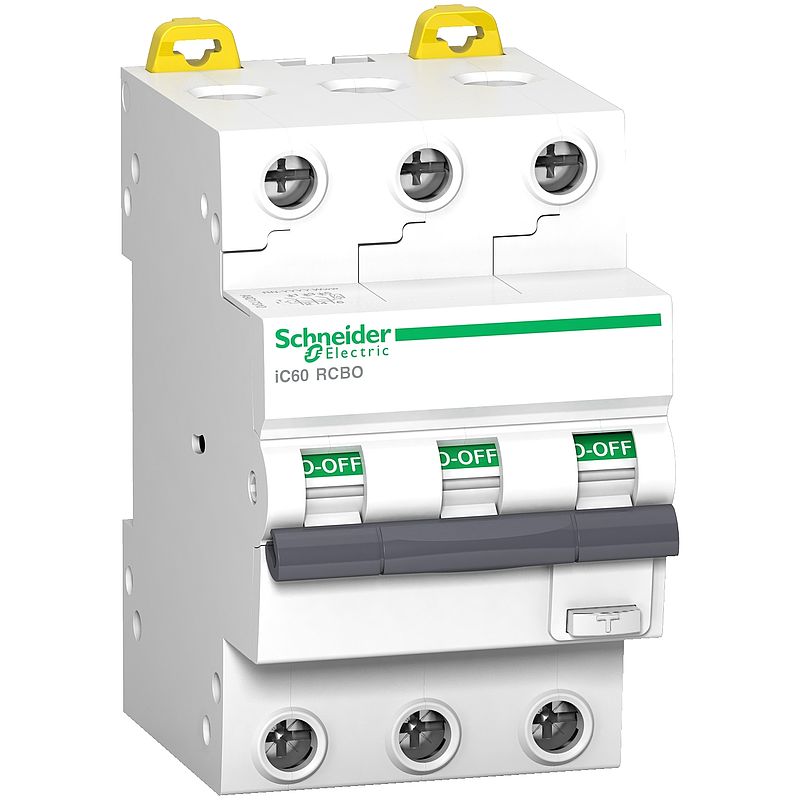

FI/LS-Schalter iC60N, 3P, 16A, C-Char., 30mA, Typ A, 6kA
A9D67316
Materialpreisgruppe
: D8
263,00 EUR
EAN Code: 3606481158000
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
CAD
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Verteilungen: Kompatible Produkte
Verteilungen (7)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 iC60 RCBO |
| Produkt- oder Komponententyp | Fehlerstromschutzschalter mit Überstromschutz (FI/LS) |
| Kurzbezeichnung des Geräts | iC60 FI/LS |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 3P |
| Anzahl der geschützten Pole | 3 |
| [In] Bemessungsstrom | 16 A |
| Netzwerktyp | AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Erdschlussempfindlichkeit | 30 mA |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ A |
| Ausschaltvermögen | 6000 A Icn bei 380 - 415 V AC 50 Hz entspricht EN/IEC 61009-2-1 6 kA Icu bei 380 - 415 V AC 50 Hz entspricht EN/IEC 60947-2 |
| Eignung für Isolation | Nein entspricht IEC 60947-1 |
| Gütesiegel | NF KEMA-KEUR IMQ VDE |
Zusatzmerkmale |
| Complementary | Abgang |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Betriebsbemessungsspannung | 380 - 415 V AC 50 Hz |
| Grenzwert für magnetische Auslösung | 5 - 10 x In |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Bem.-Betr.-Ausschaltverm. Ics | 6000 A 100 % Icn bei 380 - 415 V AC 50 Hz entspricht EN/IEC 61009-2-1 6 kA 100 % Icu bei 380 - 415 V AC 50 Hz entspricht EN/IEC 60947-2 |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 6000 A bei 380 - 415 V AC 50 Hz entspricht EN/IEC 61009-2-1 |
| Begrenzungsklasse | 1 entspricht EN/IEC 61009-2-1 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Stoßstrom | 250 A |
| Kontaktstellungsanzeige | Nein |
| Kontrolltyp | Kippschalter |
| Lokale Signalisierung | EIN, AUS, Fehlerauslösung |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben oder unten: ja Unten: Doppelfunktionsklemme |
| 9-mm-Raster | 6 |
| Höhe | 86 mm |
| Breite | 54 mm |
| Tiefe | 78 mm |
| Produktgewicht | 334 g |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Anschlüsse - Klemmen | Tunnelklemmen oben oder unten1…35 mm² fest Tunnelklemmen oben oder unten1…25 mm² flexibel Tunnelklemmen oben oder unten1…25 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 12 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 2 Nm |
| Erdschlussschutz | Integriert |
| Anschlussraster | 9 mm zwischen Polen | Montage |
| Normen | EN/IEC 60947-2 EN/IEC 61009-2-1 |
| Schutzart (IP) | IP40 (Verteilerschrank) entspricht IEC 60529 IP20 entspricht IEC 60529 |
| Überspannungskategorie | III entspricht IEC 60364 |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 250 A entspricht EN/IEC 61009-2-1 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 331,000 g |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 6,000 cm |
| VPE 1 Länge | 9,800 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 1,393 kg |
| VPE 2 Höhe | 10,000 cm |
| VPE 2 Breite | 11,500 cm |
| VPE 2 Länge | 25,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 24 |
| VPE 3 Gewicht | 9,004 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
