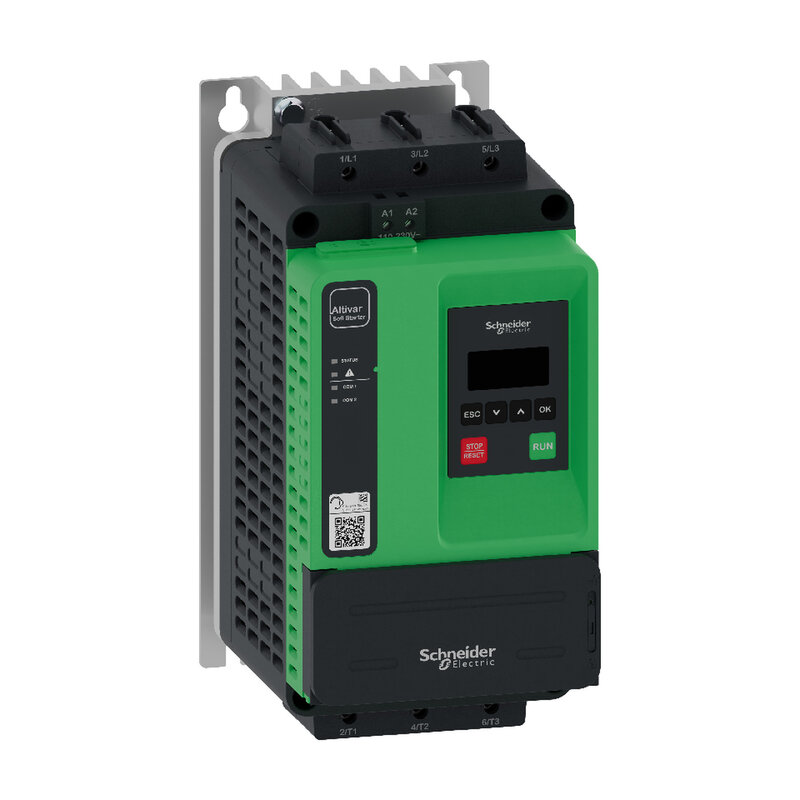

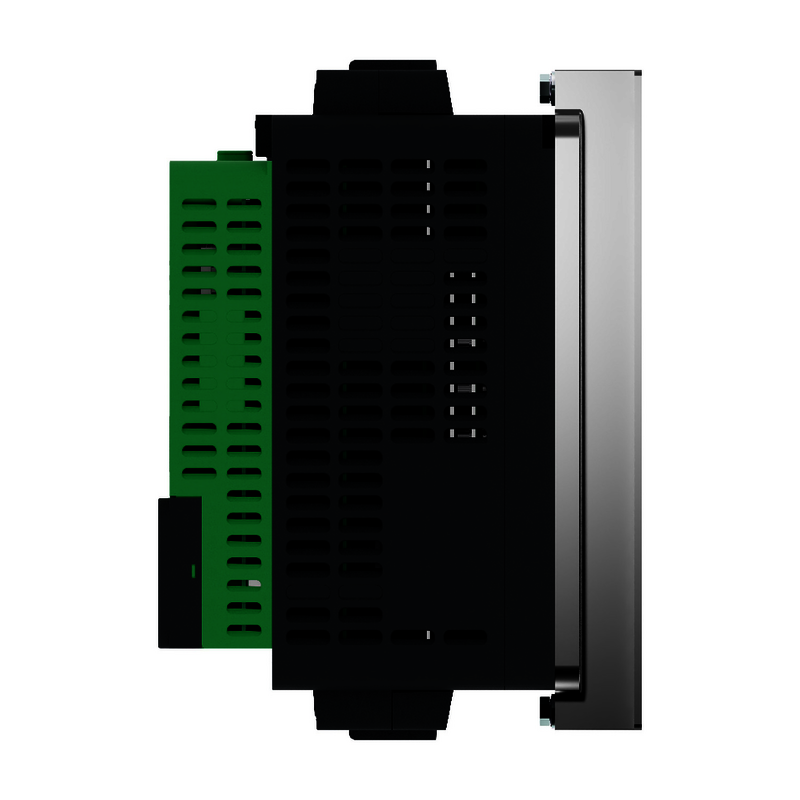

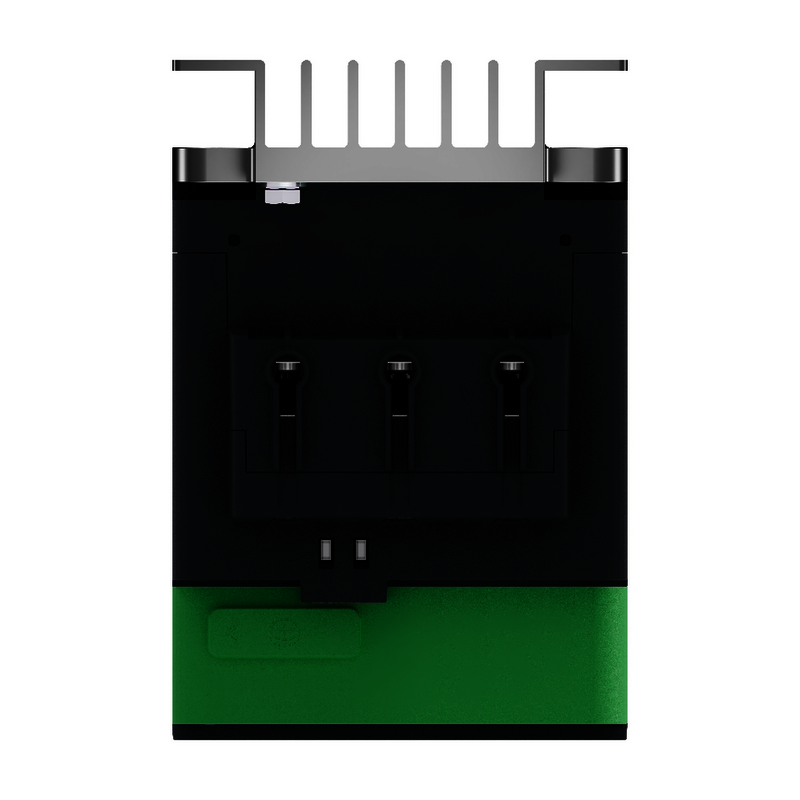

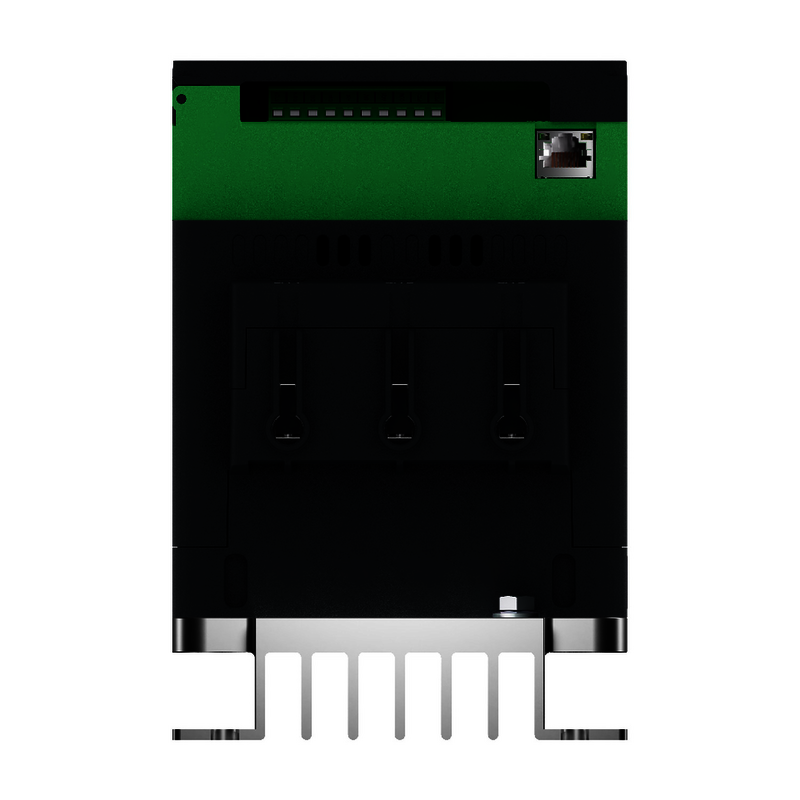

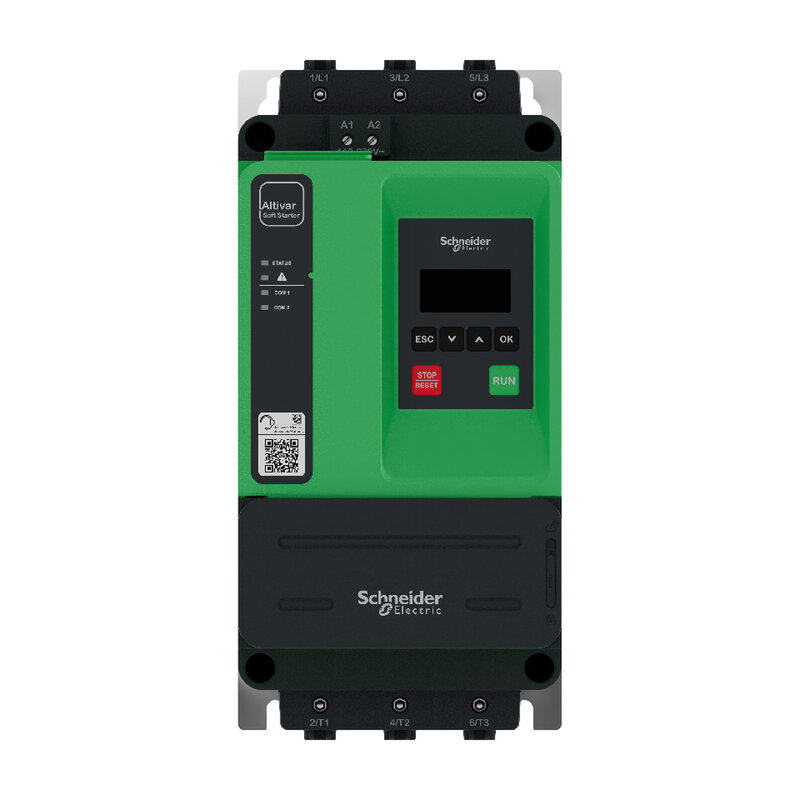

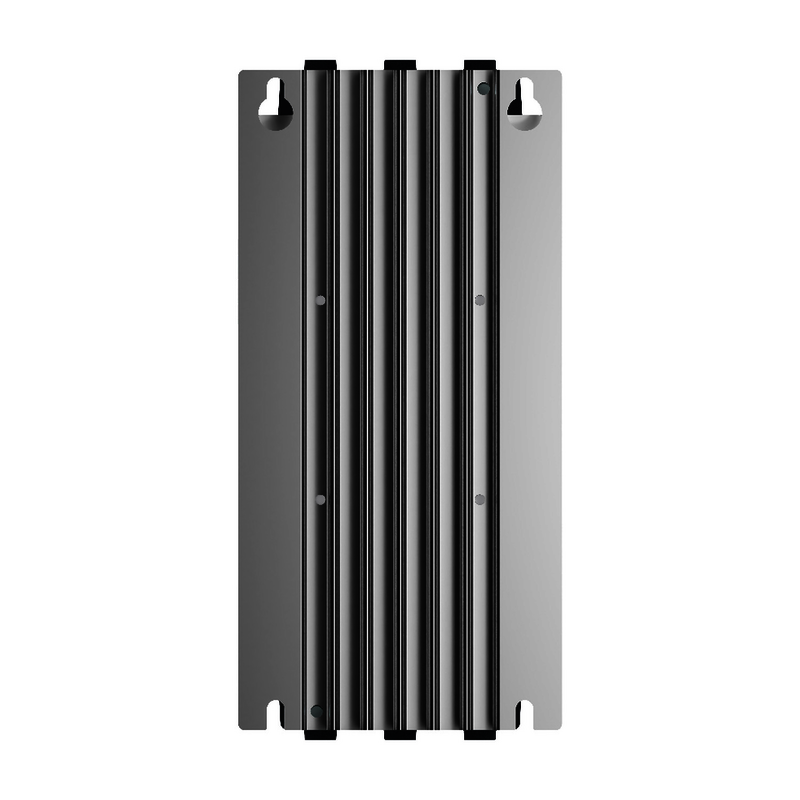

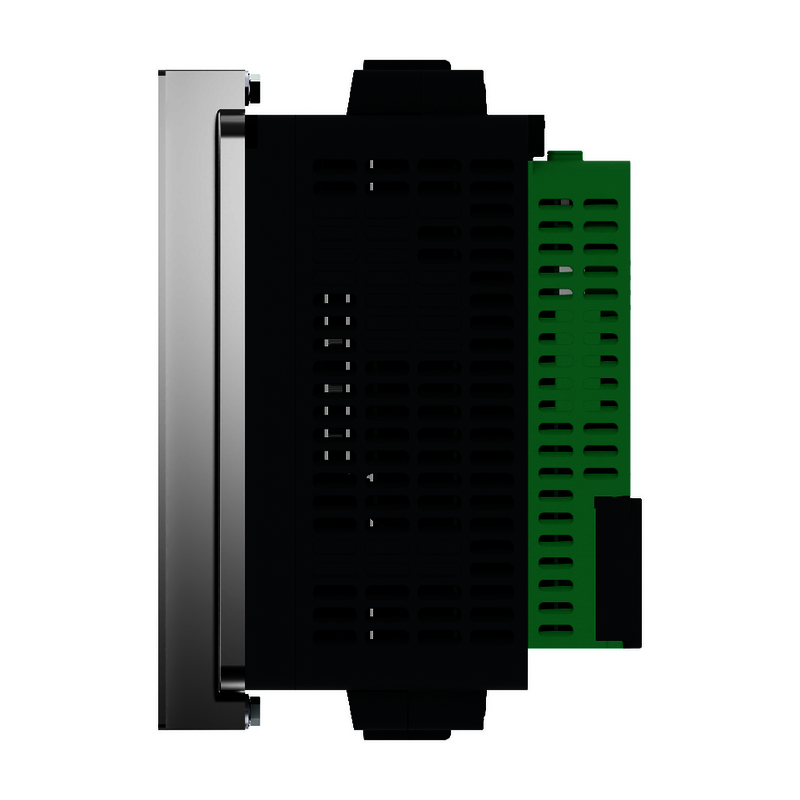

ALTIVAR Sanftanlasser ATS430 47A 208 bis 600V
ATS430D47S6
Materialpreisgruppe
: CN
1.011,15 EUR
EAN Code: 3606486948620
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Offer Marketing Illustration
|
Download |
|
Katalog
|
Download |
|
Software - Data Library
|
Download |
|
Entsorgungsinformation
|
Download |
|
Technische Zeichnung
|
Download |
|
Software - Released
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
How To Video
|
Video anzeigen |
|
Informationsvideo
|
Video anzeigen |
|
CAD
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Zertifikat
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Kabel: Kompatible Produkte
Kabel (1)
Optionen: Kompatible Produkte
Optionen (6)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar Soft Starter ATS430 |
| Produkt- oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Standard industrial machines |
| Kurzbezeichnung des Geräts | ATS430 |
| Anzahl der Netzphasen | 3 Phasen |
| Nutzungskategorie | AC-3A AC - 53 A |
| Ue power supply voltage | 208...600 V AC (-15 - +10 %) |
| power supply frequency | 50 - 60 Hz -20 - +20 % |
| Nennbetriebsstrom Ie | Normalbetrieb: 47 A in line (bei <40 °C) |
| Service factor at Ie | 100 |
| Drehmomentsteuerung | Richtig |
| Schutzart (IP) | IP20 |
| Motorleistung (kW) | 11 kW bei 230 V in einer Reihe Normalbetrieb 22 kW bei 400 V in einer Reihe Normalbetrieb 22 kW bei 440 V in einer Reihe Normalbetrieb 30 kW bei 500 V in einer Reihe Normalbetrieb 30 kW bei 525 V in einer Reihe Normalbetrieb |
| Motorleistung (HP) | 15 hp bei 230 V Normalbetrieb 30 hp bei 460 V Normalbetrieb 40 hp bei 575 V Normalbetrieb |
| Kommunikationsprotokoll | Modbus, seriell | Zusatzmerkmale |
| Geräteanschluss | In einer Reihe |
| Überlaststrom | 400 % Ie for 13 s |
| Lastfaktor | 50 % |
| Operating cycles/hour | 10 cyc/h |
| [Us] control circuit voltage | 110 - 230 V AC 50 - 60 Hz -15 - +10 % |
| Scheinleistung | 70 VA |
| integrierter Motorüberlastungsschutz | Richtig |
| motor thermal protection class | Klasse 10E |
| Schutzfunktionen | Phasenausfall: mains Thermischer Schutz: mains Thermischer Schutz: Starter Stromüberlastung: Motor Motor underload: Motor Excessive acceleration time: Motor Motor phase loss detection: Motor Protection against line phase inversion: mains External thermal protection: Motor Kurzschluss zwischen Motorphase und Erde: Motor |
| current limiting %In (5 x Ie maximum) | 150…700 % |
| Spezifikation des Nennstroms und des Stromverlusts | 47 A |
| Verlustleistung stromunabhängig | 19 W |
| Verlustleistung pro Gerät stromabhängig | 12 W |
| Power loss during starting | 375 W during starting at 40 °C at 400% In |
| Normen | EN/IEC 60947-4-2 UL 60947-4-2 IEC 60664-1 |
| Produktzertifizierungen | cULus CE UKCA CCC RCM |
| Beschriftung | CULus CE UKCA CCC RCM |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anzahl digitale Eingänge | 4 |
| Digitaler Eingang | (STOP) Digitaleingang, 4,4 kOhm (RUN) Digitaleingang, 4,4 kOhm (DI3) Digitaleingang, 4,4 kOhm (DI4) Digitaleingang, 4,4 kOhm |
| Eingangs-Kompatibilität | STOP: Digitaleingang Level 1 SPS entspricht EN/IEC 61131-2 RUN: Digitaleingang Level 1 SPS entspricht EN/IEC 61131-2 DI3: Digitaleingang Level 1 SPS entspricht EN/IEC 61131-2 DI4: Digitaleingang Level 1 SPS entspricht EN/IEC 61131-2 |
| digitaler Logikeingang | Digital input STOP bei Status 0: 0 - < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA Digital input RUN bei Status 0: 0 - < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA Digital input DI3 bei Status 0: 0 - < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA Digital input DI4 bei Status 0: 0 - < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA |
| Relaisausgangsnummer | 2 |
| Ausgangsart des Relais | Relaisausgänge R1A, R1C Schließer (S) Relaisausgänge R1B, R1C Öffner (Ö) Relaisausgänge R2A, R2C Schließer (S) |
| Min. Schaltstrom | 100 mA bei 12 V DC für Relaisausgänge |
| Max. Schaltstrom | Relaisausgänge 2 A / 250 V AC for AC-15 100000 Zyklen following IEC 60947-5-1 Relaisausgänge 2 A / 30 V DC for DC-13 150000 Zyklen following IEC 60947-5-1 |
| Anzahl der Analogeingänge | 1 |
| Messeingänge | PTC1 : PTC temperature probe PTC2 : PTC temperature probe |
| Anzahl der Analogausgänge | 1 |
| Typ des Analogausgangs | Stromausgang AQ1 : 0 - 20 mA/4 - 20 mA , impedance< 500 Ohm Ausgangsspannung AQ1 : 0 - 10 V , impedance> 470 Ohm |
| Kommunikationsprotokoll | Modbus, seriell RJ45 Modbus, seriell open style (DO, D1, PE, COM) |
| Anschlusstyp | 1 RJ45 Open style |
| physikalische Schnittstelle | 2-Draht- RS 485 - Steckverbinder: RJ45 2-Draht- RS 485 - Steckverbinder: open style (DO, D1, PE, COM) |
| Übertragungsrahmen | RTU : 1 RJ45 RTU : open style (DO, D1, PE, COM) |
| Übertragungsgeschwindigkeit | 4.8…38.4 kbps for Modbus, seriell RJ45 0.3...115.2 kbps for Modbus, seriell open style (DO, D1, PE, COM) |
| Datenformat | 8 bits, odd, even or no parity, 1 or 2 bits to stop for Modbus, seriell RJ45 8 Bits, einstellbar auf ungerade, gerade oder keine Parität for Modbus, seriell open style (DO, D1, PE, COM) |
| Anzahl der Adressen | 0…247 für Modbus, seriell |
| Zugriffsmethode | Slave Modbus, seriell |
| Polarisierungsart | Keine Impedanz für Modbus, seriell |
| Anzeigebildschirm verfügbar | Richtig |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 273 mm |
| Breite | 130 mm |
| Tiefe | 194 mm |
| Produktgewicht | 3,40 kg |
| internal bypass | Richtig |
| Funktion verfügbar | Einzelne Richtung Vorheizung Stromüberwachung Condition monitoring Benutzerverwaltung Sicherung von Anschlüssen und Verbindungen Sicherheits-Ereignisprotokollierung Cybersecure Firmware-Update Small motor test |
| material declaration | Richtig | Montage |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen Level A conforming to IEC 60947-4-2 Elektrostatische Entladung Level 3 conforming to IEC 61000-4-2 Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 conforming to IEC 61000-4-3 Störfestigkeit gegenüber Einschaltstößen Stufe 4 conforming to IEC 61000-4-4 Spannungs-/Strom-Impuls Level 3 conforming to IEC 61000-4-5 Gedämpfte oszillierende Wellen Level 3 conforming to IEC 61000-4-18 Immunity to conducted disturbances radio-frequency Level 3 conforming to IEC 61000-4-6 |
| Verschmutzungsgrad | Stufe 3 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| [Ui] Bemessungs-Isolationsspannung | 600 V |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Class 3S3 according to IEC 60721-3-3 |
| Umgebungstemperatur bei Betrieb | -25…40 °C (ohne Leistungsminderung) 40…60 °C (with current derating of 1 % per °C above 40 °C) |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Umgebungslufttemperatur beim Transport | -40…70 °C |
| Betriebshöhe | <= 2.000 m ohne Leistungsminderung > 2000...4800 m with current derating 1 % per 100 m above 2000 m |
| Relative Feuchtigkeit | 5…95 % ohne Kondensation oder Tropfwasser entspricht EN/IEC 60068-2-3 |
| Max. Durchbiegung unter schwingender Belastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während der Lagerung) | 1,75 mm bei 2 - 9 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Transports) | 1,75 mm bei 2 - 9 Hz |
| Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs) | 1 gn at 13…200 Hz |
| Max. Beschleunigung unter Rüttelbelastung (während der Lagerung) | 1 gn at 9…200 Hz 1.5 gn at 200…500 Hz |
| Max. Beschleunigung unter Schwingungsbelastung (während des Transports) | 1 gn at 9…200 Hz 1.5 gn at 200…500 Hz |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 15 gn at 11 ms |
| Max. Beschleunigung unter Stoßbelastung (während der Lagerung) | 10 gn at 11 ms |
| Max. Beschleunigung unter Stoßbelastung (während des Transports) | 10 gn at 11 ms | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 22,000 cm |
| VPE 1 Breite | 24,000 cm |
| VPE 1 Länge | 34,500 cm |
| VPE 1 Gewicht | 4,518 kg |
| VPE 2 Art | S06 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 55,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 2438 |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
