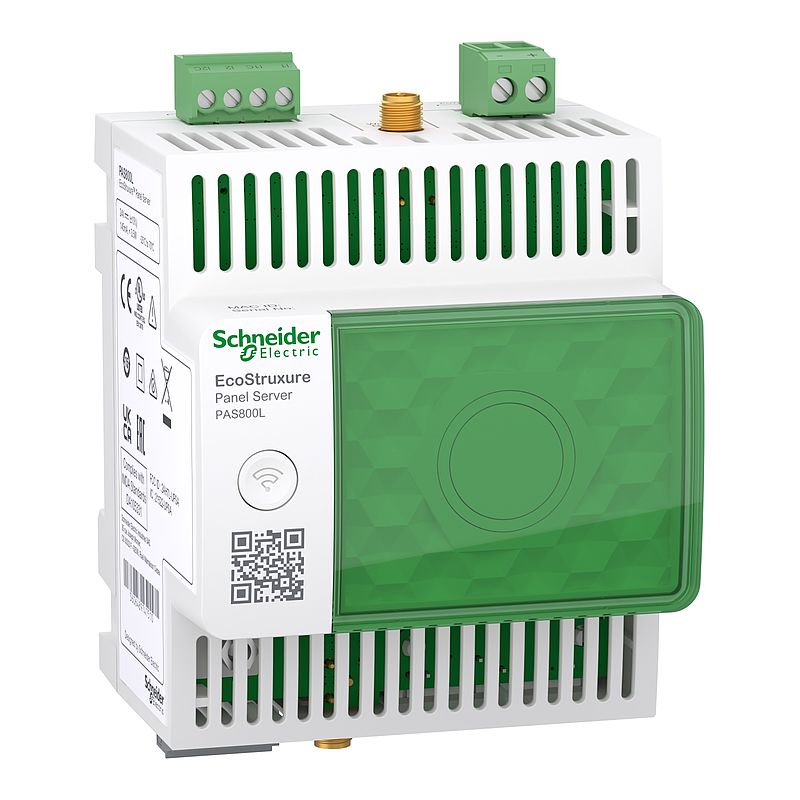

Panel Server Advanced PAS800L, Funk und Modbus RTU - Ethernet Modbus/TCP, Datenlogger und Energy Server, 24 VDC, S0
PAS800L
Materialpreisgruppe
: DT
975,00 EUR
EAN Code: 3606481014351
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Firmware - History, Utility & Others
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Katalog
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
CAD
|
Download |
|
Konformitätserklärung
|
Download |
|
Broschüre
|
Download |
|
Technische Zeichnung
|
Download |
|
Firmware
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Architektur-Leitfäden (TVDA)
|
Download |
Dieses Produkt ist kompatibel mit
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (9)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EcoStruxure |
| Produktname | Panel Server Advanced |
| Produkt- oder Komponententyp | Gateway |
| Kurzbezeichnung des Geräts | PAS800L |
| Geräteanwendung | Energieserver Datenlogger |
| [UH,nom] Bemessungsbetriebsspannung | 24 V DC |
| Kommunikations-Gateway | Ethernet TCP/IP zu drahtlosen Geräten Ethernet/seriell |
Zusatzmerkmale |
| Kommunikationsnetztyp | Ethernet, 10/100BASE-T Wi-Fi infrastructure2,4 GHz Wi-Fi infrastructure5 GHz Wi-Fi access point2,4 GHz Drahtlos, IEEE 802.15.4 Modbus RTU, Modbus-RTU-Klient gerade/ungerade oder keine Parität, bei 1,2 - 115,2 kBit/s |
| Kommunikationsprotokoll | Modbus TCP DHCP HTTPS NTP/SNTP IPv4 IPv6 TCP/IP |
| Unterstützung von Kommunikationsanschlüssen | 2 RJ45: Ethernet Schraubklemmenleiste: RS485 |
| Speicherkapazität | 32 GB eMMC 512 MB NAND |
| Anzahl der Eingänge | 2 digital |
| Anschlüsse - Klemmen | Diskrete E/A: Schraubklemmenleiste (oben) 0,14…1,5 mm² Kabel(n) Stromversorgung: Schraubklemmenleiste (oben) 1,5…2,5 mm² Kabel(n) Kommunikation: Schraubklemmenleiste (unten) 0,14…1,5 mm² Kabel(n) |
| [M] Anzugsdrehmoment | Diskrete E/A: 0,25 Nm Stromversorgung: 0,6 Nm Kommunikation: 0,25 Nm |
| Drahtabisolierungslänge | Stromversorgung: 7 mm Kommunikation: 7 mm Diskrete E/A: 7 mm |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Produktzertifizierungen | CE cULus CB RCM UKCA FCC IC DNV Marine ANSI RF IACS E10 |
| Normen | IEC 61010 IEC 61010-1 IEC 61010-2-201 UL 61010 UL 61010-1 UL 61010-2-201 EN 61010-1 EN 61010-2-201 CAN/CSA C22.2 Nr. 61010-1-12 CAN/CSA C22.2 Nr. 61010-2-201 IEC 62974-1 IEC 61326-1 EN 61326-1 ETSI EN 301 489-1 ETSI EN 301 489-17 EN 301-893 EN 55032 CISPR 11 ETSI EN 300 328 IEEE 802.15.4 IEEE 802.11 a/b/g/n IEEE 802.3 af/at FCC CFR 47 Teil 15 Klasse A EN 62311 IEC 62311 IEC 60945 EN 62974-1 |
| Tiefe | 70,2 mm |
| Höhe | 93 mm |
| Breite | 72 mm |
| Datenaufzeichnung | Historisches Dashbaording und Tendenzen 3 Jahre Datenprotokolle |
| Funktion verfügbar | Integrierte Webseite für Konfiguration und Aktualisierung Diagnosefunktionen Diagnosebericht Diagnose der Kommunikation Integrierter Datenprotokollierer Ereignisprotokollierung Energiemanagement Mit integriertem Webserver Firmware-Update Konfigurierbares Ereignis Konfiguration der Sicherung/Wiederherstellung CSV-Export |
| Produktspezifische Anwendung | Drahtloses Netzwerksystem von Schneider Electric |
| Topologie | Getrenntes Ethernet-Netzwerk Geschaltetes Ethernet-Netzwerk |
| Webdienste | HTTPS-Server SFTP-Veröffentlichung (CSV / JSON) HTTPS publication (CSV / JSON) Alarmbenachrichtigung per E-Mail |
| Kommunikationsdienst | Geräteprofil für Webdienste (DPWS) Modbus TCP-Client Modbus TCP-Server SNTP-Client DHCP-Klient DHCP-Server Webserver (Energie- und Betriebseffizienz) RSTP |
| Inbetriebnahme-Schnittstelle | EcoStruxure Power Commission Desktop EcoStruxure Power Commission Mobile (through Wi-Fi Access point) EcoStruxure Power Commission Web (für die Integration von Drittgeräten) Webseite |
| Echtzeituhr | Mit RTC-Batteriesatz Mit benutzerspezifischer Kalibrierung |
| Zeitsynchronisationsprotokoll | NTP SNTP |
| Kompatible Produktfamilie | EcoStruxure Spezialist für Einrichtungen EcoStruxure Gebäudebetrieb EcoStruxure Strombetrieb EcoStruxure Experte für Stromüberwachung EcoStruxure Anlageberater EcoStruxure Energie-Drehscheibe EcoStruxure Ressourcen-Berater Third party SCADA |
| Max. Leistungsaufnahme in W | 3,5 W 24 V |
| Anzahl der Geräte | 32 Modbus RTU product(s) 128 Modbus TCP/IP product(s) 40 drahtlos product(s) - mixed 85 drahtlos product(s) - abhängig von der Konfiguration |
| Anzahl der Klientenverbindungen | 64 Modbus TCP/IP |
| Produktgewicht | 186 g |
| Datenpuffer für die Veröffentlichung in der Cloud | 3 Monat(e) |
| Anzahl der Steckverbinder | 2 RP-SMA für Wi-Fi and IEEE 802.15.4 |
| Anschlusstyp | Stecker1 x RP-SMA, Wi-Fi für Antenne unten Stecker1 x RP-SMA, IEEE 802.15.4 für Antenne oben |
| Communication interface | Wired and wireless | Montage |
| Relative Luftfeuchtigkeit | 5…95 % |
| Schutzart (IP) | IP40 (Vorderseite) IP20 (Gehäuse) |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Verschmutzungsgrad | 3 |
| Betriebshöhe | < 5.000 m |
| Umgebungstemperatur bei Betrieb | -25…70 °C bei < 2.000 m -25…60 °C bei 2.000 - 4.000 m |
| Reduktionsfaktor | With temperature derating of -1 °C per 200 m 4000...5000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 9,000 cm |
| VPE 1 Breite | 9,000 cm |
| VPE 1 Länge | 11,000 cm |
| VPE 1 Gewicht | 279,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 27 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 8,159 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 3f06bd1f-f04f-4301-bb9a-5353a242283d |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Halogengehalt Leistung | Halogenfreie Kunststoffteile und Kabel Produkt |
| Rücknahme | No |
| Austauschbare Batterie | No |
| CO2-Bilanz (kg CO2 eq.) | 51 |
