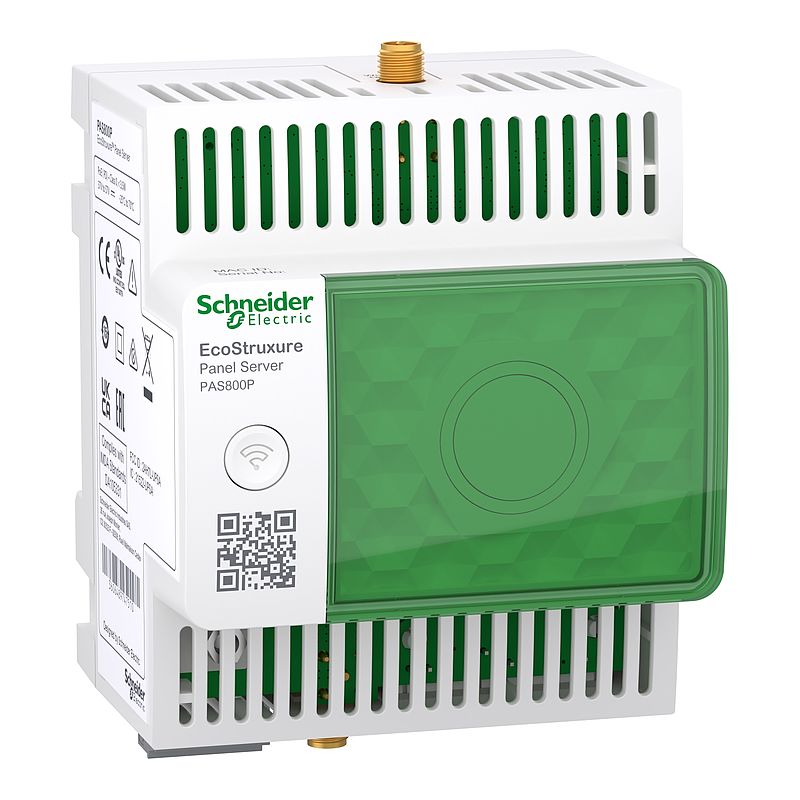

Panel Server Advanced PAS800P, Funk und Modbus RTU - Ethernet Modbus/TCP, Datenlogger und Energy Server, PoE
PAS800P
Materialpreisgruppe
: DT
995,00 EUR
EAN Code: 3606481014368
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Firmware - History, Utility & Others
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Katalog
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
CAD
|
Download |
|
Konformitätserklärung
|
Download |
|
Broschüre
|
Download |
|
Technische Zeichnung
|
Download |
|
Firmware
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
Dieses Produkt ist kompatibel mit
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (9)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EcoStruxure |
| Produktname | Panel Server Advanced |
| Produkt- oder Komponententyp | Gateway |
| Kurzbezeichnung des Geräts | PAS800P |
| Geräteanwendung | Energieserver Datenlogger |
| Versorgung | Über PoE |
| Kommunikations-Gateway | Ethernet TCP/IP zu drahtlosen Geräten Ethernet/seriell |
Zusatzmerkmale |
| Kommunikationsnetztyp | Ethernet, 10/100BASE-T Ethernet, PPPoE (Punkt-zu-Punkt-Protokolle über Ethernet) Wi-Fi infrastructure2,4 GHz Wi-Fi infrastructure5 GHz Wi-Fi access point2,4 GHz Drahtlos, IEEE 802.15.4 Modbus RTU, Modbus-RTU-Klient gerade/ungerade oder keine Parität, bei 1,2 - 115,2 kBit/s |
| Kommunikationsprotokoll | Modbus TCP DHCP HTTPS NTP/SNTP IPv4 IPv6 TCP/IP |
| Unterstützung von Kommunikationsanschlüssen | 2 RJ45: Ethernet Schraubklemmenleiste: RS485 |
| Speicherkapazität | 32 GB eMMC 512 MB NAND |
| Anschlüsse - Klemmen | Kommunikation: Schraubklemmenleiste (unten) 0,14…1,5 mm² Kabel(n) Stromversorgung: Schraubklemmenleiste (oben) 1,5…2,5 mm² Kabel(n) |
| [M] Anzugsdrehmoment | Kommunikation: 0,25 Nm Stromversorgung: 0,6 Nm |
| Drahtabisolierungslänge | Stromversorgung: 7 mm Kommunikation: 7 mm |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Produktzertifizierungen | CE cULus CB RCM UKCA FCC IC DNV Marine ANSI RF IACS E10 |
| Normen | IEC 61010 IEC 61010-1 IEC 61010-2-201 UL 61010 UL 61010-1 UL 61010-2-201 EN 61010-1 EN 61010-2-201 CAN/CSA C22.2 Nr. 61010-1-12 CAN/CSA C22.2 Nr. 61010-2-201 IEC 62974-1 IEC 61326-1 EN 61326-1 ETSI EN 301 489-1 ETSI EN 301 489-17 EN 301-893 EN 55032 CISPR 11 ETSI EN 300 328 IEEE 802.15.4 IEEE 802.11 a/b/g/n IEEE 802.3 af/at FCC CFR 47 Teil 15 Klasse A EN 62311 IEC 62311 IEC 60945 EN 62974-1 |
| Breite | 72 mm |
| Datenaufzeichnung | Historisches Dashbaording und Tendenzen 3 Jahre Datenprotokolle |
| Funktion verfügbar | Integrierte Webseite für Konfiguration und Aktualisierung Diagnosefunktionen Diagnosebericht Diagnose der Kommunikation Integrierter Datenprotokollierer Ereignisprotokollierung Energiemanagement Mit integriertem Webserver Firmware-Update Konfigurierbares Ereignis Konfiguration der Sicherung/Wiederherstellung CSV-Export |
| Produktspezifische Anwendung | Drahtloses Netzwerksystem von Schneider Electric |
| Topologie | Getrenntes Ethernet-Netzwerk Geschaltetes Ethernet-Netzwerk |
| Webdienste | HTTPS-Server SFTP-Veröffentlichung (CSV / JSON) HTTPS publication (CSV / JSON) Alarmbenachrichtigung per E-Mail |
| Kommunikationsdienst | Geräteprofil für Webdienste (DPWS) Modbus TCP-Client Modbus TCP-Server SNTP-Client DHCP-Klient DHCP-Server Webserver (Energie- und Betriebseffizienz) RSTP |
| Inbetriebnahme-Schnittstelle | EcoStruxure Power Commission Desktop EcoStruxure Power Commission Mobile (through Wi-Fi Access point) EcoStruxure Power Commission Web (für die Integration von Drittgeräten) Webseite |
| Echtzeituhr | Mit RTC-Batteriesatz Mit benutzerspezifischer Kalibrierung |
| Zeitsynchronisationsprotokoll | NTP SNTP |
| Kompatible Produktfamilie | EcoStruxure Spezialist für Einrichtungen EcoStruxure Gebäudebetrieb EcoStruxure Strombetrieb EcoStruxure Experte für Stromüberwachung EcoStruxure Anlageberater EcoStruxure Energie-Drehscheibe EcoStruxure Ressourcen-Berater Third party SCADA |
| Max. Leistungsaufnahme in W | 3,5 W über PoE |
| Anzahl der Geräte | 32 server device(s)Modbus RTU 128 server device(s)Modbus TCP/IP 40 server device(s)drahtlos - mixed 85 server device(s)drahtlos - abhängig von der Konfiguration |
| Anzahl der Klientenverbindungen | 64 Modbus TCP/IP |
| Tiefe | 70,2 mm |
| Höhe | 93 mm |
| Produktgewicht | 184 g |
| Datenpuffer für die Veröffentlichung in der Cloud | 3 Monat(e) | Montage |
| Relative Luftfeuchtigkeit | 0…93 % |
| Schutzart (IP) | IP40 (Vorderseite) IP20 (Gehäuse) |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Verschmutzungsgrad | 2 |
| Betriebshöhe | < 2.300 m |
| Umgebungstemperatur bei Betrieb | -25…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 8,8 cm |
| VPE 1 Breite | 9 cm |
| VPE 1 Länge | 11,2 cm |
| VPE 1 Gewicht | 276 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 27 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 8,106 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 3f06bd1f-f04f-4301-bb9a-5353a242283d |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Nachhaltige Verpackung | Ja |
| PVC-frei | Ja |
| Halogengehalt Leistung | Halogenfreie Kunststoffteile und Kabel Produkt |
| Rücknahme | No |
| Austauschbare Batterie | No |
| CO2-Bilanz (kg CO2 eq.) | 51 |
