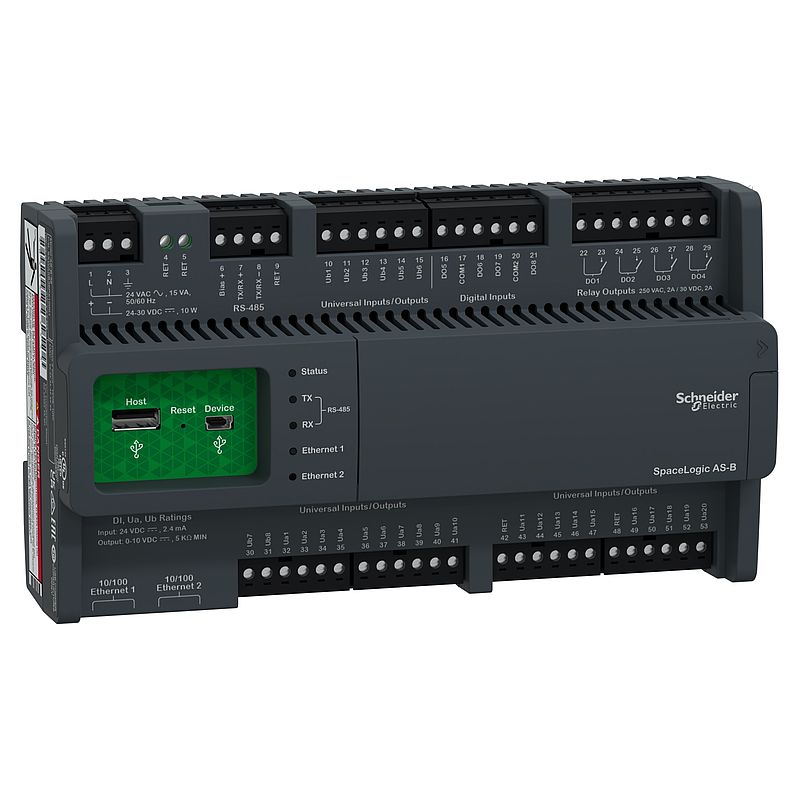

SpaceLogic Automation Server AS-B-36 Secure Boot (HW)
SXWASB36PX10001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Instruction sheet
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (19)
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (3)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kurzbezeichnung des Geräts | AS-B-36-P |
| Produkt- oder Komponententyp | Steuerungssystem |
| Kommunikationsdienst | Modbus TCP-Server E-Mail-Benachrichtigung per SMTPS E-Mail-Benachrichtigung per SMTP Modbus TCP-Client SNMP-Netzwerkmanagement |
| Produktzertifizierungen | ICES-003 BTL FCC Teil 15 Klasse B cULus CE RCM |
| Breite | 198 mm |
| Leistungsaufnahme in W | 10 W |
| Leistungsaufnahme in VA | 15 VA |
| Netzwerkfrequenz | 60 Hz 50 Hz |
| Displaytyp | FSTN transflektives LCD |
| Taktabweichung | +/- 52 s/Monat |
| Displayauflösung | 128 x 64 Pixel |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Lagerung | -20…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Eingangs-/Ausgangstyp | 28 Universal-E/A |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Speichertyp | 256 MB FRAM 2 GB Flash |
| [UH,nom] Bemessungsbetriebsspannung | 19 - 29 V AC 21 - 33 V DC |
| Anzahl der Ausgänge | 4 Relais 4 Triac |
| Höhe | 114 mm |
| Produktgewicht | 5,04 kg |
| Tiefe | 64 mm |
| Anzahl der Anschlüsse | 2 Ethernet |
| Baureihe | EcoStruxure Building Operation | Zusatzmerkmale |
| Produktkompatibilität | Xenta Johnson Control Balco Kontinuität Satchwell I/NET Honeywell |
| Produktmarke | Schneider Electric |
| Taktfrequenz | 25 Hz |
| Webdienste | HTTP-Server Programmierbare Skripte: Alarmzusammenfassungen, Berichtsverwaltung TLS 1.0 |
| Anzeigefarbe | Monochrom |
| Montagehalterung | DIN-Schiene |
| Analoger Eingangstyp | Konfigurierbare Spannung, Strom oder Fühler 0 - 20 mA Konfigurierbare Spannung, Strom oder Fühler 0 - 10 V Eingangsspannung Konfigurierbare Spannung, Strom oder Fühler 20 kOhm Anschluss von Sonden Konfigurierbare Spannung, Strom oder Fühler 10 kOhm Anschluss von Sonden Konfigurierbare Spannung, Strom oder Fühler 2,2 kOhm Anschluss von Sonden Konfigurierbare Spannung, Strom oder Fühler 1,8 kOhm Anschluss von Sonden Konfigurierbare Spannung, Strom oder Fühler 1 kOhm Anschluss von Sonden Konfigurierbare Spannung, Strom oder Fühler 10 kOhm mit Nebenschlusswiderstand |
| Integrierte Verbindungsart | USB 2.0 Typ A USB Typ Mini-B Ethernet mit RJ45 Anschluss Serielle Leitung mit RS485 Anschluss |
| Displaytyp | FSTN transflektives LCD 36 x 17 mm |
| Flammenfestigkeit | UL94V0-5VB |
| Kommunikationsprotokoll | BACnet Modbus TCP Master RS485 Modbus TCP Peripheriegerät RS485 HTTPS RJ45 HTTP RJ45 |
| Echtzeituhr | Mit |
| Versorgung | Stromversorgung: 24 V, <0,5 A |
| Prozessorname | Speer 320s |
| Normen | UL 916 FCC CFR 47 Teil 15 |
| Material | ABS/PC |
| Elektrische Verbindung | Steckbaugruppe Klemmemit einem manuellen Übersteuerungsschalter |
Montage |
| Temperaturfühler-Typ | LG-Ni 1000 -50 - 150°C Ni 1000 -50 - 150°C Pt 1000 -50 - 150°C |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 20,8 cm |
| VPE 1 Breite | 11,6 cm |
| VPE 1 Länge | 7,2 cm |
| VPE 1 Gewicht | 560 g | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
