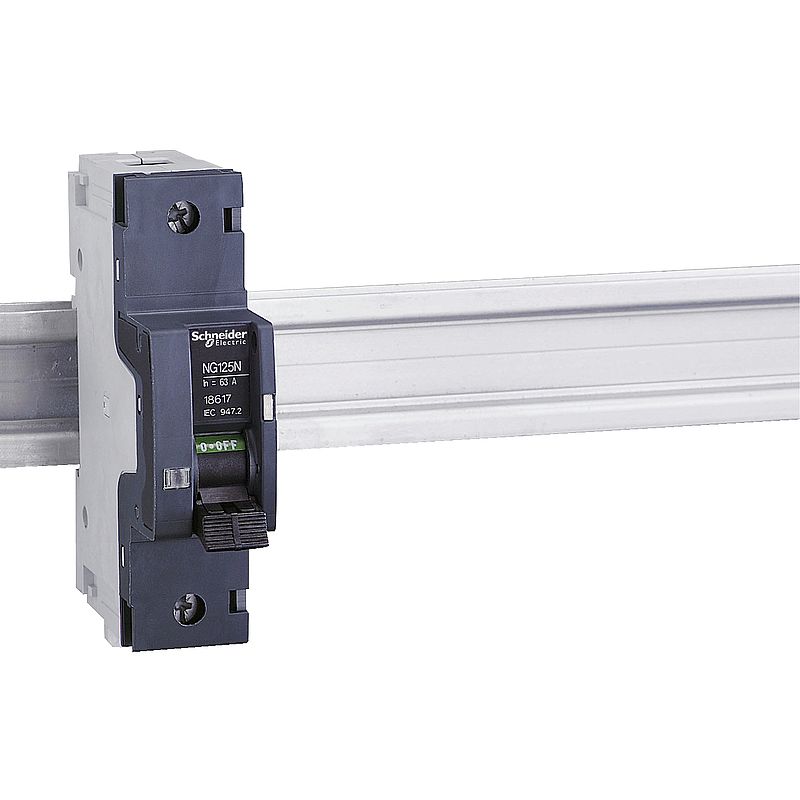

Leistungsschalter NG125N, 1P, 16A, C-Charakteristik

18611


Spezifikationen

Hauptmerkmale
BaureiheNG125
BaureiheActi9
ProduktnameActi 9 NG125
Produkt- oder KomponententypLeitungsschutzschalter
Kurzbezeichnung des GerätsNG125N
GeräteanwendungVerteilung
Beschreibung der Pole1P
Anzahl der geschützten Pole1
[In] Bemessungsstrom16 A bei 40 °C
NetzwerktypDC
AC
Auslöser-TechnologieThermomagnetisch
KurvenscheibeC
Ausschaltvermögen25 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2
25 kA Icu bei 12 V DC entspricht EN/IEC 60947-2
50 kA Icu bei 110 - 130 V AC 50/60 Hz entspricht EN/IEC 60947-2
6 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2
25 kA Icu bei 125 V DC entspricht EN/IEC 60947-2
20 kA Icu bei <= 144 V DC entspricht EN/IEC 60947-2
NutzungskategorieKategorie A entspricht IEC 60947-2
Eignung für IsolationJa entspricht IEC 60947-2
Zusatzmerkmale
Netzwerkfrequenz50/60 Hz
[Ue] Betriebsbemessungsspannung380 - 415 V AC 50/60 Hz
125 V DC
<= 144 V DC
12 V DC
220 - 240 V AC 50/60 Hz
110 - 130 V AC 50/60 Hz
Magnetische Auslösegrenze8 x In
[Ics] Bemessungsbetriebs-Ausschaltvermögen37,5 kA 75 % entspricht EN/IEC 60947-2 - 110 - 130 V AC 50/60 Hz
18,75 kA 75 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz
4,5 kA 75 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz
25 kA 100 % entspricht EN/IEC 60947-2 - 60 V DC
25 kA 100 % entspricht EN/IEC 60947-2 - 125 V DC
[Ui] Bemessungs-Isolationsspannung690 V AC 50/60 Hz entspricht EN/IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit8 kV entspricht EN/IEC 60947-2
KontaktstellungsanzeigeJa
SteuerungstypKippschalter
Manueller Auslösetest
Lokale SignalisierungON/OFF-Anzeige
Auslöseanzeige
MontagemodusAufsteckbar
Montagehalterung35 mm symmetrische DIN-Schiene
Kompatibilität von Kammschienen und VerteilerblöckenJa
9-mm-Raster3
Höhe103 mm
Breite27 mm
Tiefe81 mm
Produktgewicht0,24 kg
Mechanische Lebensdauer20000 Zyklen
Elektrische Lebensdauer10000 Zyklen
Vorrichtungen für VorhängeschlösserVerriegelbar
Anschlüsse - KlemmenTunnelklemmen1,5…50 mm² fest
Tunnelklemmen1…35 mm² flexibel
Drahtabisolierungslänge20 mm
[M] Anzugsdrehmoment3,5 Nm
ErdschlussschutzOhne
Beschreibung der VerriegelungsoptionenIntegrierte Verriegelung
MontagepositionVertikal
Montage
NormenEN/IEC 60947-2
Schutzart (IP)IP20 entspricht IEC 60529
Schutzart (IK)IK05 entspricht EN/IEC 62262
Verschmutzungsgrad3 entspricht IEC 60947-2
ÜberspannungskategorieIV
Tropentauglichkeit2 entspricht IEC 60068-1
Relative Luftfeuchtigkeit95 % bei 55 °C
Umgebungstemperatur bei Betrieb-30…70 °C
Umgebungstemperatur bei Lagerung-40…70 °C
Verpackungseinheiten
VPE 1 ArtPCE
VPE 1 Menge1
VPE 1 Gewicht244 g
VPE 1 Höhe3 cm
VPE 1 Breite8,1 cm
VPE 1 Länge10,8 cm
VPE 2 ArtBB1
VPE 2 Menge12
VPE 2 Gewicht3,006 kg
VPE 2 Höhe9,1 cm
VPE 2 Breite11,9 cm
VPE 2 Länge36 cm
VPE 3 ArtS03
VPE 3 Menge72
VPE 3 Gewicht18,527 kg
VPE 3 Höhe30 cm
VPE 3 Breite30 cm
VPE 3 Länge40 cm
Vertragliche Gewährleistung
Garantie18 months

Nachhaltigkeit

Green Premium

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
Frei von REACh-SVHC Ja
EU-RoHS-Richtlinie Konform
EU-RoHS-Deklaration
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
