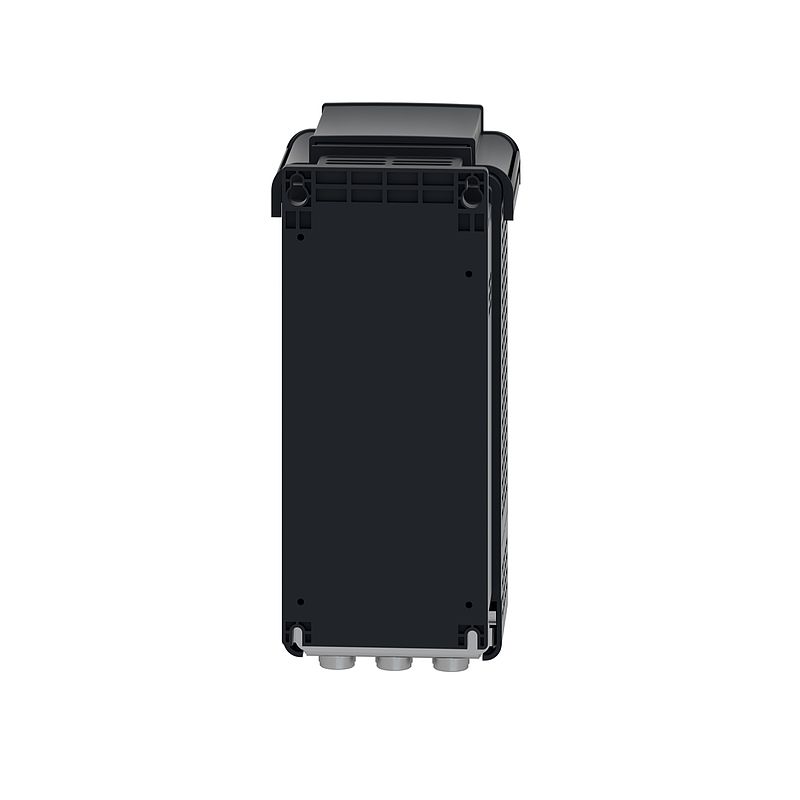

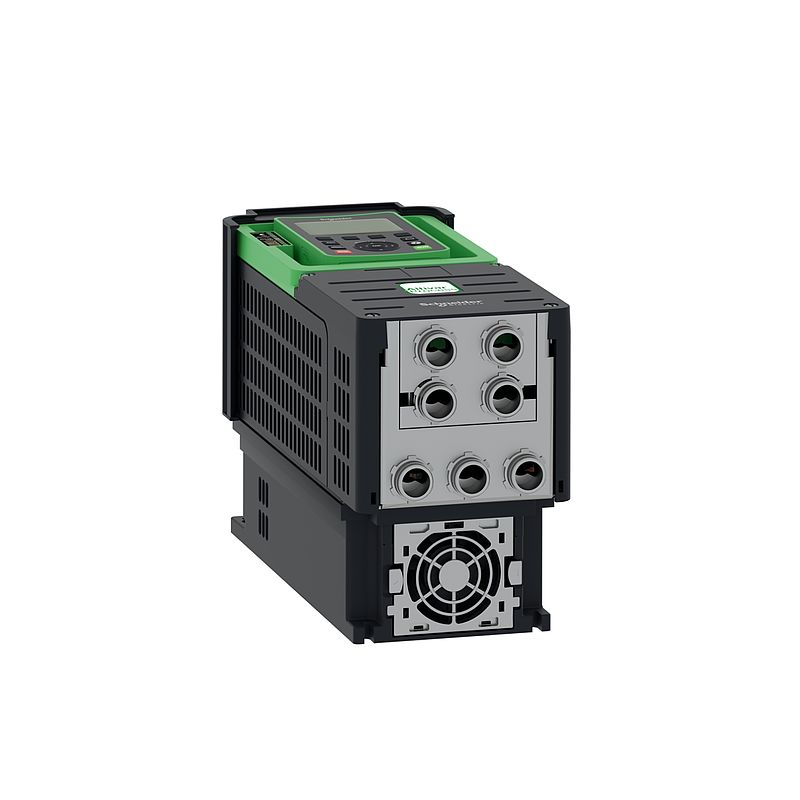

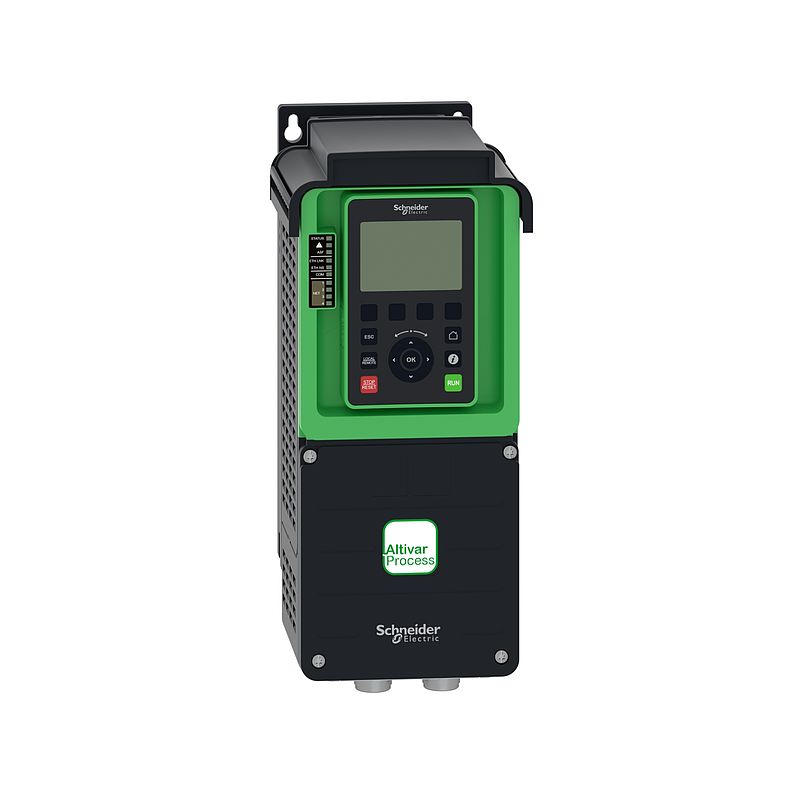

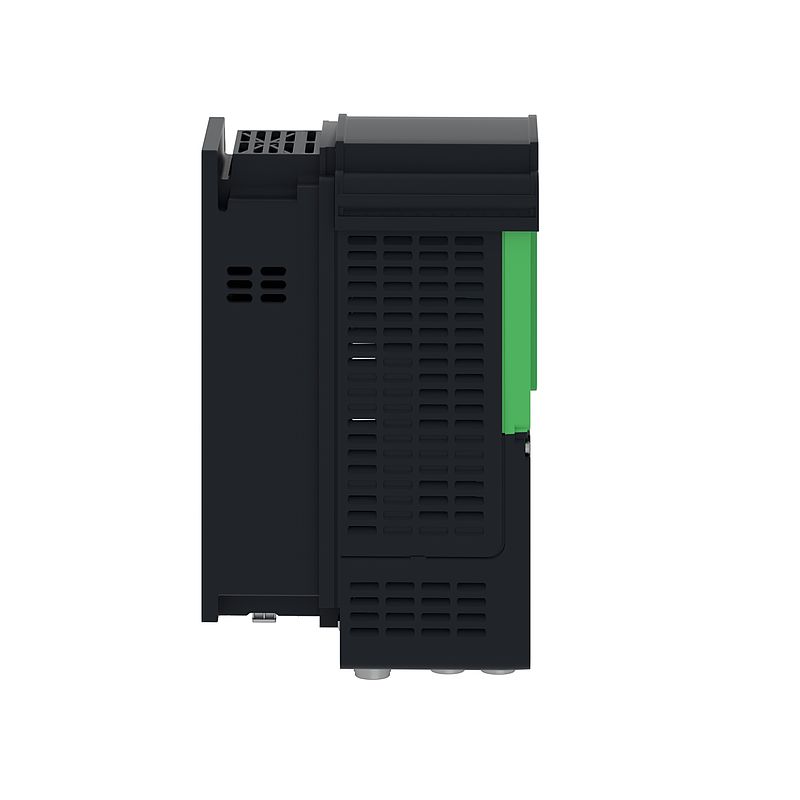

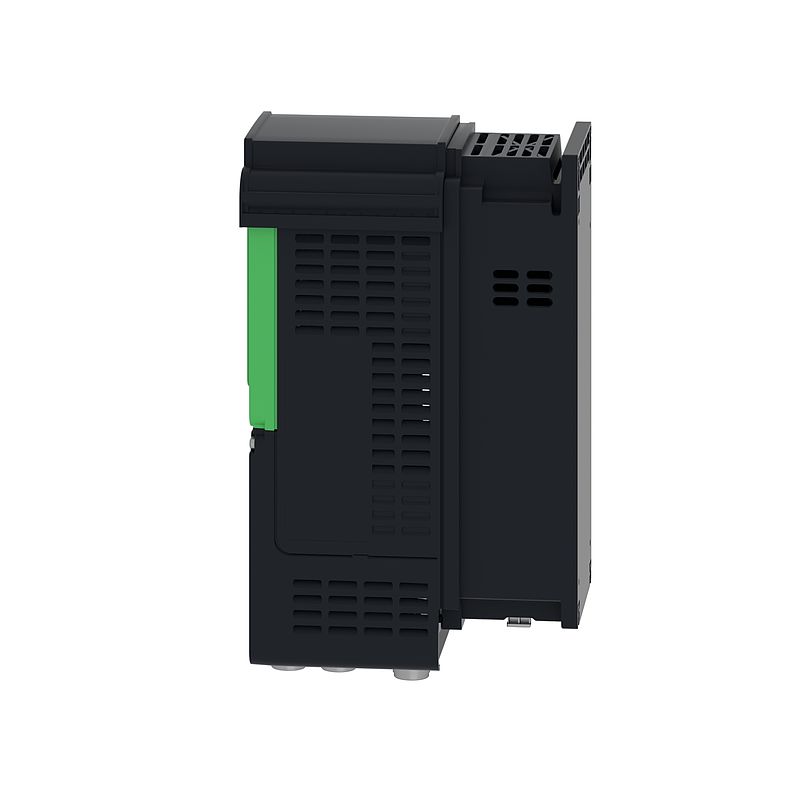

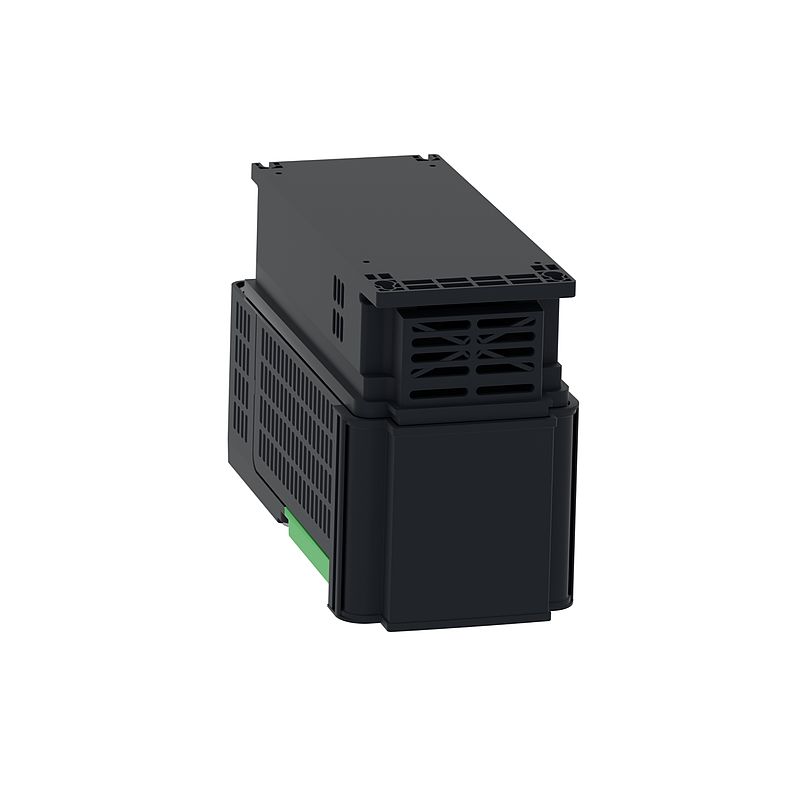

Frequenzumrichter ATV630, 0,75 kW/1 HP, 200-240V, IP21/UL Typ 1
ATV630U07M3
Materialpreisgruppe
: C4
683,00 EUR
EAN Code: 3606480761614
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
CAE
|
Download |
|
Anwendungshinweise
|
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Software - Data Library
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
Firmware
|
Download |
|
How To Video
|
Video anzeigen |
|
Software - Released
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (9)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar Process ATV600 |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Prozesse und Hilfsmittel |
| Kurzbezeichnung des Geräts | ATV630 |
| Variante | Standardversion |
| Produktbestimmung | Asynchronmotoren Synchronmotoren |
| EMV-Filter | Ohne EMV-Filter |
| Schutzart (IP) | IP21 entspricht IEC 61800-5-1 IP21 entspricht IEC 60529 |
| [UH,nom] Bemessungs-Betriebsspannung | 200-240 V |
| Schutzart | UL Typ 1 entspricht UL 508C |
| Kühlungstyp | Erzwungene Konvektion |
| Netzfrequenz | 50 - 60 Hz - 5 - 5 % |
| Nennbetriebsspannung [U,nom] | 200-240 V -15 - +10 % |
| Motorleistung (kW) | 0,75 kW (Normalbetrieb) 0,37 kW (Schwerlastbetrieb) |
| Motorleistung (HP) | 1 hp Normalbetrieb 0,5 hp Schwerlastbetrieb |
| Netzstrom | 3 A bei 200 V (Normalbetrieb) 2,6 A bei 240 V (Normalbetrieb) 1,7 A bei 200 V (Schwerlastbetrieb) 1,5 A bei 240 V (Schwerlastbetrieb) |
| Ausgangs Bemessungsstrom | 4,6 A bei 4 kHz für Normalbetrieb 3,3 A bei 4 kHz für Schwerlastbetrieb |
| Ausgangsfrequenz | 0,1…500 Hz |
| Sicherheitsfunktion | STO (Sicher abgeschaltetes Moment (Safe Torque Off) SIL 3 |
| Kommunikationsprotokoll | Modbus TCP Modbus, seriell Ethernet |
| Optionskarte | Steckplatz A: Kommunikationsmodul, Profibus DP V1 Steckplatz A: Kommunikationsmodul, Profinet Steckplatz A: Kommunikationsmodul, DeviceNet Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45 Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9 Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link Kommunikationsmodul, BACnet MS/TP Kommunikationsmodul, Ethernet Powerlink |
| Relative symmetric mains voltage tolerance | 10 % |
| Relative symmetric network frequency tolerance | 5 % |
| Nennausgangsstrom | 4,6 A |
| Montagemodus | Aufputzmontage |
| IP-Schutzart | IP21 | Zusatzmerkmale |
| Netzkurzschlussstrom Ik | 50 kA |
| Scheinleistung | 1,1 kVA bei 240 V (Normalbetrieb) 0,6 kVA bei 240 V (Schwerlastbetrieb) |
| Typ Motorsteuerung Asynchronmotor | Variables Drehmoment Konstantes Drehmoment Optimierte Betriebsart Drehmoment |
| Steuerungsprofil für Synchronmotoren | Permanentmagnetmotor Synchroner Reluktanzmotor |
| Bemessungs Taktfrequenz | 4 kHz |
| Taktfrequenz | 2 - 12 kHz einstellbar 4 - 12 kHz mit Leistungsminderungsfaktor |
| Diskrete Eingangslogik | 16 voreingestellte Drehzahlen |
| Netzwerkfrequenz | 50 - 60 Hz |
| Maximum output voltage | 240,0 V |
| 4 quadrant operation possible | Falsch |
| Brake chopper integrated | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Falsch |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Falsch |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| Base load current at high overload | 3,3 A |
| Base load current at low overload | 4,6 A |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| Anzahl der Netzphasen | 3 Phasen |
| Digitaler Ausgang | Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA Relaisausgänge R2A, R2C 250 V AC 5000 mA Relaisausgänge R2A, R2C 30 V DC 5000 mA Relaisausgänge R3A, R3C 250 V AC 5000 mA Relaisausgänge R3A, R3C 30 V DC 5000 mA |
| Ausgangsspannung | <= Versorgungsspannung |
| zulässige temporäre Stromverstärkung | 1,1 x In während 60 s (Normalbetrieb) 1,5 x In während 60 s (Schwerlastbetrieb) |
| Schlupfkompensation Motor | Automatisch, unabhängig von der Last Deaktivierbar Einstellbar Nicht verfügbar in Permanentmagnetmotorregelung |
| Hoch und Auslauframpen | Linear einstellbar separat von 0,01-9999 s |
| Physikalische Schnittstelle | Ethernet 2-Draht- RS 485 |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Schutzfunktionen | Thermischer Schutz: Motor Sicheres Drehmoment aus: Motor Motorphasenausfall: Motor Thermischer Schutz: Antrieb Sicheres Drehmoment aus: Antrieb Übertemperatur: Antrieb Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb Überlast der Ausgangsspannung: Antrieb Kurzschlussschutz: Antrieb Motorphasenausfall: Antrieb Überspannungsschutz am DC-Bus: Antrieb Überspannungsschutz Versorgungsspannung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Phasenausfallserkennung der Versorgungsspannung: Antrieb Überdrehzahl: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb |
| Übertragungsgeschwindigkeit | 10, 100 Mbits 4.800, 9.600, 19.200 bps, 38,4 Kbps |
| Frequenzauflösung | Anzeigeeinheit: 0,1 Hz Analog-Eingang: 0,012/50 Hz |
| Übertragungsrahmen | RTU |
| elektrische Verbindung | Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm²/AWG 20 - AWG 16 Motor: Schraubklemme 2,5-6 mm²/AWG 14 - AWG 10 Leitungsseite: Schraubklemme 2,5-6 mm²/AWG 14 - AWG 10 |
| Steckertyp | RJ45 (am dezentralen grafischen Terminal) für Ethernet/Modbus TCP RJ45 (am dezentralen grafischen Terminal) für Modbus, seriell |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität |
| Polarisierungsart | Keine Impedanz |
| Austauschmodus | Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP |
| Anzahl der Adressen | 1…247 für Modbus, seriell |
| Zugriffsmethode | Slave Modbus TCP |
| Versorgung | Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz |
| Lokale Signalisierung | 3 LEDs für lokale Diagnose 3 LEDs (zweifarbig) für Status der integrierten Kommunikation 4 LEDs (zweifarbig) für Status Kommunikationsmodul 1 LED (rot) für Vorhandensein von Spannung |
| Breite | 144 mm |
| Höhe | 350 mm |
| Tiefe | 203 mm |
| Produktgewicht | 4,3 kg |
| Anzahl der Analogeingänge | 3 |
| Messeingänge | AI1, AI2, AI3 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 Bits AI1, AI2, AI3 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 Bits AI2 Spannung-Analogeingang: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 Bits |
| Anzahl digitale Eingänge | 8 |
| Digitaler Eingang | DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (<= 30 V) |
| Eingangs-Kompatibilität | DI1 - DI6: einzelner Eingang Level 1 SPS entspricht IEC 61131-2 DI5, DI6: einzelner Eingang Level 1 SPS entspricht IEC 65A-68 STOA, STOB: einzelner Eingang Level 1 SPS entspricht IEC 61131-2 |
| digitaler Logikeingang | Positive Logik (Source) (DI1 - DI8), < 5 V (Stellung 0), > 11 V (Stellung 1) Negative Logik (Sink) (DI1 - DI8), > 16 V (Stellung 0), < 10 V (Stellung 1) |
| Anzahl der Analogausgänge | 2 |
| Typ des Analogausgangs | Softwarekonfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit Softwarekonfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit Softwarekonfigurierbarer Strom DQ-, DQ+: 30 V DC Softwarekonfigurierbarer Strom DQ-, DQ+: 100 mA |
| Abtastdauer | 2 ms +/- 0,5 ms (DI1 - DI4) - einzelner Eingang 5 ms +/- 1 ms (DI5, DI6) - einzelner Eingang 5 ms +/- 0,1 ms (AI1, AI2, AI3) - Analogeingang 10 ms +/- 1 ms (AO1) - Analogausgang |
| Genauigkeit | +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang +/-1 % AO1, AO2 bei Temperaturschwankung von 60 °C Analogausgang |
| Linearitätsfehler | AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang AO1, AO2: +/- 0,2 % für Analogausgang |
| Relaisausgangsnummer | 3 |
| Ausgangsart des Relais | Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R2: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R3: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen |
| Aktualisierungszeit | Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| minimaler Schaltstrom | Relaisausgang R1, R2, R3: 5 mA bei 24 V DC |
| maximaler Schaltstrom | Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC |
| Isolierung | Zwischen Leistungs- und Steuerungsklemmen |
| Max. Ausgangsfrequenz | 500 kHz |
| Max. Eingangsstrom | 3,0 A |
| Anwendungsauswahl Frequenzumrichter | Gebäude – HLK Zentrifugalverdichter Nahrungsmittel und Getränke andere Anwendung Bergbau, Mineralogie, Metallurgie Lüfter Bergbau, Mineralogie, Metallurgie Pumpe Öl und Gas Lüfter Wasser und Abwasser andere Anwendung Gebäude – HLK Schraubenverdichter Nahrungsmittel und Getränke Pumpe Nahrungsmittel und Getränke Lüfter Nahrungsmittel und Getränke Zerstäubung Öl und Gas elektrische Tauchpumpe (electrically submersible pump, ESP) Öl und Gas Wassereinspritzpumpe Öl und Gas Treibstoffpumpe Öl und Gas Verdichter für Raffinerie Wasser und Abwasser Zentrifugalpumpe Wasser und Abwasser Verdrängerpumpe Wasser und Abwasser elektrische Tauchpumpe (electrically submersible pump, ESP) Wasser und Abwasser Schraubpumpe Wasser und Abwasser Kolbenverdichter Wasser und Abwasser Schraubenverdichter Wasser und Abwasser Zentrifugalverdichter Wasser und Abwasser Lüfter Wasser und Abwasser Förderanlage Wasser und Abwasser Mischer |
| Motorleistungsbereich AC-3 | 0,55…1 kW bei 200…240 V 3 Phasen |
| Menge pro Satz | 1 |
| Gehäusemontage | Wandmontage |
| Verlustleistung in W | Lüftelos mit Konvektion: 27 W bei 200 V, Schaltfrequenz 4 kHz Erzwungene Konvektion: 28 W bei 200 V, Schaltfrequenz 4 kHz |
| maximaler Spitzenstrom | 5,1 A während 60 s (Normalbetrieb) 5 A während 60 s (Schwerlastbetrieb) |
Montage |
| Umgebungslufttemperatur beim Transport | -40…70 °C |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m/s² bei 11 ms |
| Permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Max. Durchbiegung unter schwingender Belastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Class 3S3 according to IEC 60721-3-3 |
| Isolierwiderstand | > 1 MOhm 500 V DC für 1 Minute an Masse |
| Geräuschpegel | 54,5 dB entspricht 86/188/EEC |
| Kühlluftvolumen | 38 m3/h |
| Betriebsposition | Senkrecht +/- 10 Grad |
| max. THDI | <48 % Volllast entspricht IEC 61000-3-12 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 conforming to IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 conforming to IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 conforming to IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 conforming to IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 conforming to IEC 61000-4-6 |
| Verschmutzungsgrad | 2 entspricht IEC 61800-5-1 |
| Vibrationsfestigkeit | 1,5 mm Spitze zu Spitze (f= 2…13 Hz) conforming to IEC 60068-2-6 1 Gn (f= 13…200 Hz) conforming to IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Relative Feuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -15…50 °C (ohne Leistungsminderung) 50…60 °C (mit Leistungsminderungsfaktor) |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | <= 1.000 m ohne Leistungsminderung 1000 - 4800 m mit Strom Deklassierung von 1% pro 100 m |
| Produktzertifizierungen | TÜV CSA ATEX zone 2/22 ATEX INERIS DNV-GL UL |
| Beschriftung | CE |
| Normen | UL 508C IEC 61800-3 IEC 61800-3 environment 1 category C2 EN/IEC 61800-3 Umgebung 2 Kategorie C3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Überspannungskategorie | III |
| Regelkreis | Einstellbarer PID-Regler |
| Geräuschpegel | 54,5 dB |
| Verschmutzungsgrad | 2 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 31,500 cm |
| VPE 1 Breite | 19,000 cm |
| VPE 1 Länge | 40,500 cm |
| VPE 1 Gewicht | 5,717 kg |
| VPE 2 Art | P06 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 47,302 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 4de62941-2f5a-4018-a63f-6ca03d378705 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 2161 |
118 Dokumente
| Auswahlkatalog 2024
08/04/25 · Katalog |
47,5 MB | Download |
| ATV630U07M3 EU-RoHS-Erklärung
04/04/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| ATV630U07M3 REACh-Erklärung
04/04/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| ATV630U07M3 China-RoHS-Erklärung
04/04/25 · Umweltkonformitätserklärung |
0,2 MB | Download |
| ATV600 Product Firmware
28/03/25 · Firmware |
9,5 MB | Download |
| ATV600 CANopen manual - VW3A3608, VW3A3618, VW3A3628 15/03/25 · Benutzerhandbuch | 5,5 MB | Download |
| Altivar Process: How to set the ramps switching in SoMove ? 15/03/25 · How To Video | 0,2 MB | Video anzeigen |
| EcoStruxure Automation Device Maintenance (DE)
15/03/25 · Software - Released |
21,9 MB | Download |
| Altivar Process ATV600
15/03/25 · Katalog |
7,5 MB | Download |
| video: How to setup S2 Redundancy communication between Altivar and Siemens PLCs ? (using PROFINET module VW3A3647 in TIA Portal) 15/03/25 · How To Video | 0,2 MB | Video anzeigen |
| ATV600 900 CCS Certificate 15/03/25 · Zertifikat | 0,4 MB | Download |
| How to Set PROFIBUS Communication Between Altivar and Siemens PLC''s ? 15/03/25 · How To Video | 0,2 MB | Video anzeigen |
| How to monitor operating point of your pumping system via pump characteristics curves with ATV600 ? 15/03/25 · How To Video | 40,9 MB | Video anzeigen |
| How to set [Flow estimation] with ATV600 on a multipump system ? 15/03/25 · How To Video | 40,9 MB | Video anzeigen |
| How to fix communication errors on Altivar drives and Soft Starters ? 15/03/25 · How To Video | 40,9 MB | Video anzeigen |
| How to Set POWERLINK Between Altivar and B&R PLCs ? 15/03/25 · How To Video | 0,2 MB | Video anzeigen |
| How to Set Ethernet IP Between Altivar and Allen Bradley PLCs using EDS Files ? 15/03/25 · How To Video | 0,2 MB | Video anzeigen |
| How to disable error detection on ATV600 or ATV900? 15/03/25 · How To Video | 0,2 MB | Video anzeigen |
| How to set up [catch on the fly] FLr on ATV600 or ATV900 ? 15/03/25 · How To Video | 0,2 MB | Video anzeigen |
| How to Configure Synchronous Reluctance Motor with Altivar Series? 15/03/25 · How To Video | 0,2 MB | Video anzeigen |
| How to set-up fault reset on ATV340, ATV600, ATV900? 15/03/25 · How To Video | 0,2 MB | Video anzeigen |
| How to Configure Multipump Function with ATV600 ? 15/03/25 · How To Video | 40,9 MB | Video anzeigen |
| ATV600 Modbus Serial link manual (Embedded) 15/03/25 · Benutzerhandbuch | 5,3 MB | Download |
| ATV630 ATV650 Getting started Annex: SCCR
15/03/25 · Benutzerhandbuch |
0,5 MB | Download |
| EcoStruxure Automation Device Maintenance - Altivar User Manual - How to update the firmware ? 15/03/25 · Benutzerhandbuch | 7,5 MB | Download |
| ATV600 Vulnerability Disclosure 2015
15/03/25 · Software - Data Library |
0,1 MB | Download |
| ATV630/650 Manuale di installazione 15/03/25 · Benutzerhandbuch | 18,0 MB | Download |
| Cert altivar 1 15/03/25 · Zertifikat | 2,6 MB | Download |
| ATV630 ATV650 ABS Certificate Duplicate SWD 15/03/25 · Zertifikat | 3,7 MB | Download |
| ATV630 ATV930 ATV340 UL CERTIFICATE 15/03/25 · Zertifikat | 0,4 MB | Download |
| ATV630_RINA_CERTIFICATE 15/03/25 · Zertifikat | 1,2 MB | Download |
| ATV630 ATV650 ABS Certificate 15/03/25 · Zertifikat | 3,6 MB | Download |
| video: Altivar Process - Advanced Functions & Reliability for MMM 15/03/25 · Informationsvideo | 0,0 MB | Video anzeigen |
| Video: Altivar Process ATV600 Variable Speed Drive 15/03/25 · Informationsvideo | 0,3 MB | Video anzeigen |
| video: Altivar Smart Widget in EcoStruxure Building Management System (BMS)
15/03/25 · Informationsvideo |
0,4 MB | Video anzeigen |
| Ethernet_EDS_VW3A3720-VW3A3721_V1.15IE27 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 CANopen EDS V3.6 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Variable speed drive ATV630 - 200...240 V - wall mounting - 3D CAD 15/03/25 · CAD | 8,2 MB | Download |
| 1) Conceptos básicos de ATV630-650 15/03/25 · Gebrauchsanleitung | 2,7 MB | Download |
| 1) Guida rapida al ATV630-650 15/03/25 · Gebrauchsanleitung | 2,7 MB | Download |
| 1) ATV630-650 Guide de démarrage rapide 15/03/25 · Gebrauchsanleitung | 2,7 MB | Download |
| ATV600 guide de programmation
15/03/25 · Benutzerhandbuch |
12,8 MB | Download |
| ATV600 Manuale di programmazione
15/03/25 · Benutzerhandbuch |
12,8 MB | Download |
| ATV600 Manual de programación
15/03/25 · Benutzerhandbuch |
12,8 MB | Download |
| ATV630-ATV650 Manual de instalación 15/03/25 · Benutzerhandbuch | 18,0 MB | Download |
| ATV630/650 guide d'installation 15/03/25 · Benutzerhandbuch | 18,0 MB | Download |
| découvrez le catalogue ATV600 pour variateurs de vitesse Altivar Process 15/03/25 · Katalog | 29,1 MB | Download |
| ATV600 DTM - pack langue (IT) 15/03/25 · Software - Data Library | 41,1 MB | Download |
| ATV600 DTM - pack langue (FR)
15/03/25 · Software - Data Library |
41,1 MB | Download |
| ATV600 DTM - pack lengua (ES) 15/03/25 · Software - Data Library | 41,1 MB | Download |
| ATV630-930 CSA CERTIFICATE 15/03/25 · Zertifikat | 0,2 MB | Download |
| ATV PROCESS ATEX CERTIFICATE 15/03/25 · Zertifikat | 6,8 MB | Download |
| ATV630 930 340 UL CERTIFICATE 15/03/25 · Zertifikat | 0,4 MB | Download |
| ATV630-650_DNV_CERTIFICATE 15/03/25 · Zertifikat | 0,2 MB | Download |
| ATV6XX-BACNET-CERTIFICATE 15/03/25 · Zertifikat | 0,8 MB | Download |
| ATV630-650_LLOYDS_CERTIFICATE 15/03/25 · Zertifikat | 0,6 MB | Download |
| ATV340_6XX_9XX_TUV_STO_CERTIFICATE 15/03/25 · Zertifikat | 0,7 MB | Download |
| ATV6xx_ATV9xx_Below_50kW_Bureau_Veritas_Certificate 15/03/25 · Zertifikat | 0,6 MB | Download |
| Altivar Process: How to activate "Local-Remote" key on the Graphic Display Terminal? 15/03/25 · How To Video | 40,9 MB | Video anzeigen |
| Altivar Process: How to set a maintenance event?
15/03/25 · How To Video |
40,9 MB | Video anzeigen |
| Getting started with ATV600
15/03/25 · How To Video |
40,9 MB | Video anzeigen |
| Altivar Process: How to set Heavy duty rating (drt)?
15/03/25 · How To Video |
40,9 MB | Video anzeigen |
| Altivar Process: How to import Graphic display terminal configuration files in SoMove? 15/03/25 · How To Video | 40,9 MB | Video anzeigen |
| Altivar Process: How to enable reverse mode with SoMove? 15/03/25 · How To Video | 40,9 MB | Video anzeigen |
| Altivar Process: How to connect to a Webserver?
15/03/25 · How To Video |
40,9 MB | Video anzeigen |
| Altivar Process: What are the Webserver's main features?
15/03/25 · How To Video |
40,9 MB | Video anzeigen |
| 1) Getting Started with ATV630/ATV650
15/03/25 · Gebrauchsanleitung |
2,7 MB | Download |
| ATV600 & ATV900 ATEX manual
15/03/25 · Benutzerhandbuch |
1,6 MB | Download |
| ATV630-650 Installation manual 15/03/25 · Benutzerhandbuch | 20,1 MB | Download |
| ATV600 Programming manual
15/03/25 · Benutzerhandbuch |
12,4 MB | Download |
| Altivar 630 Outdoor Drives Installation and User Guide
15/03/25 · Benutzerhandbuch |
8,3 MB | Download |
| ATV600 Programmieranleitung
15/03/25 · Benutzerhandbuch |
12,5 MB | Download |
| ATV630/650 Installationsanleitung 15/03/25 · Benutzerhandbuch | 18,0 MB | Download |
| 1) Erste Schritte mit ATV630-650 15/03/25 · Gebrauchsanleitung | 2,7 MB | Download |
| ALTIVAR PROCESS - Ranges: 0.75 to 4 kW - 3PH - 200/240V - IP21, 0.75 to 5.5 kW - 3PH - 400/480V - IP21, Product Environmental Profile 15/03/25 · Produktumweltprofil | 0,4 MB | Download |
| ATV600 Communication parameters addresses
15/03/25 · Software - Data Library |
0,3 MB | Download |
| ATV600 EBO smart widget XML
15/03/25 · Software - Data Library |
30,2 MB | Download |
| Deutsch and Languages for VW3A1111 Advanced graphic display terminal 15/03/25 · Software - Data Library | 0,0 MB | Download |
| SoMove (FDT Eigenständig)
15/03/25 · Software - Data Library |
0,3 MB | Download |
| DeviceNet_EDS_VW3A3609 EDS Files 15/03/25 · Software - Data Library | 0,1 MB | Download |
| Ethernet EDS VW3A3720-21 V1.8 IE13 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 BACnet_MSTP_EPICS EDS Files 15/03/25 · Software - Data Library | 0,4 MB | Download |
| Ethernet EDS = VW3A3720, VW3A3721 IE15 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 CANopen EDS V2.2 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 CANopen EDS V2.3 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 CANopen EDS 15/03/25 · Software - Data Library | 0,0 MB | Download |
| POWERLINK XDD VW3A3619 EDS Files 15/03/25 · Software - Data Library | 0,1 MB | Download |
| ATV600 CANopen EDS V2.5 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 CANopen EDS V3.3 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Ethernet_EDS_VW3A3720-VW3A3721_V1.13_IE16 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Ethernet_EDS_VW3A3720-VW3A3721_V1.15IE26 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Ethernet_EDS_VW3A3720-VW3A3721_V1.15IE18 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ATV600 CANopen EDS_V3.4 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Ethernet EDS - V2.1_IE28 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| Ethernet EDS VW3A3720 V2.1_IE28 EDS Files 15/03/25 · Software - Data Library | 0,0 MB | Download |
| ALTIVAR PROCESS - Ranges: 0.75 to 4 kW - 3PH - 200/240V - IP21, 0.75 to 5.5 kW - 3PH - 400/480V - IP21, Product End-of-Life Instructions 15/03/25 · Entsorgungsinformation | 0,6 MB | Download |
| Universal Enclosures - 2025 Catalog (English)
15/03/25 · Katalog |
0,7 MB | Download |
| Discover catalog for Altivar Process ATV600 variable speed drives 15/03/25 · Katalog | 30,3 MB | Download |
| ATV600 DTM -Library (English)
15/03/25 · Software - Data Library |
0,6 MB | Download |
| ATV600 DTM - Verpackung langue (DE) 15/03/25 · Software - Data Library | 41,1 MB | Download |
| Application Note: ATV600 Multi-Drives with Booster Control Optimized
15/03/25 · Anwendungshinweise |
2,1 MB | Download |
| Application Note: ATV600 Multi-Drives Standard Level Control
15/03/25 · Anwendungshinweise |
2,1 MB | Download |
| Application Note: ATV600 Multi-Masters Booster Control with Pressure Feedback & Service Continuity,
15/03/25 · Anwendungshinweise |
2,3 MB | Download |
| Application Note: ATV600 Multi-Masters with Optimized Level Control 15/03/25 · Anwendungshinweise | 1,0 MB | Download |
| ATV600 EPLAN database (.edz) 15/03/25 · CAE | 7,6 MB | Download |
| ATV630 RCM CERTIFICATE 15/03/25 · Konformitätserklärung | 1,0 MB | Download |
| ATV630 & ATV650 EU DECLARATION 15/03/25 · Konformitätserklärung | 0,5 MB | Download |
| ATV630 & ATV650 UK DECLARATION 15/03/25 · Konformitätserklärung | 0,5 MB | Download |
| PROFINET GSDML VW3A3627 GSD files 15/03/25 · Software - Data Library | 0,1 MB | Download |
| PROFIBUS DP GSD VW3A3607 V1.16 GSD files 15/03/25 · Software - Data Library | 0,1 MB | Download |
| ATV600 - ATV Predict User Manual
11/03/25 · Benutzerhandbuch |
4,6 MB | Download |
| How to Integrate ATV600 to EcoStruxure Building Operation ? 15/02/25 · How To Video | 40,9 MB | Video anzeigen |
| ATV600_CANopen_EDS V1.6 15/02/25 · Software - Data Library | 0,0 MB | Download |
| Altivar Process: How to manage fan warning (FFdA)?
22/01/25 · How To Video |
40,9 MB | Video anzeigen |
| ATV600_CANopen_EDS V1.3 15/01/25 · Software - Data Library | 0,0 MB | Download |
| ATV600_CANopen_EDS_V1_5 15/11/24 · Software - Data Library | 0,0 MB | Download |
| ATV600_CANopen_EDS V1.9 15/11/24 · Software - Data Library | 0,0 MB | Download |
| ATV600_CANopen_EDS 15/11/24 · Software - Data Library | 0,0 MB | Download |
