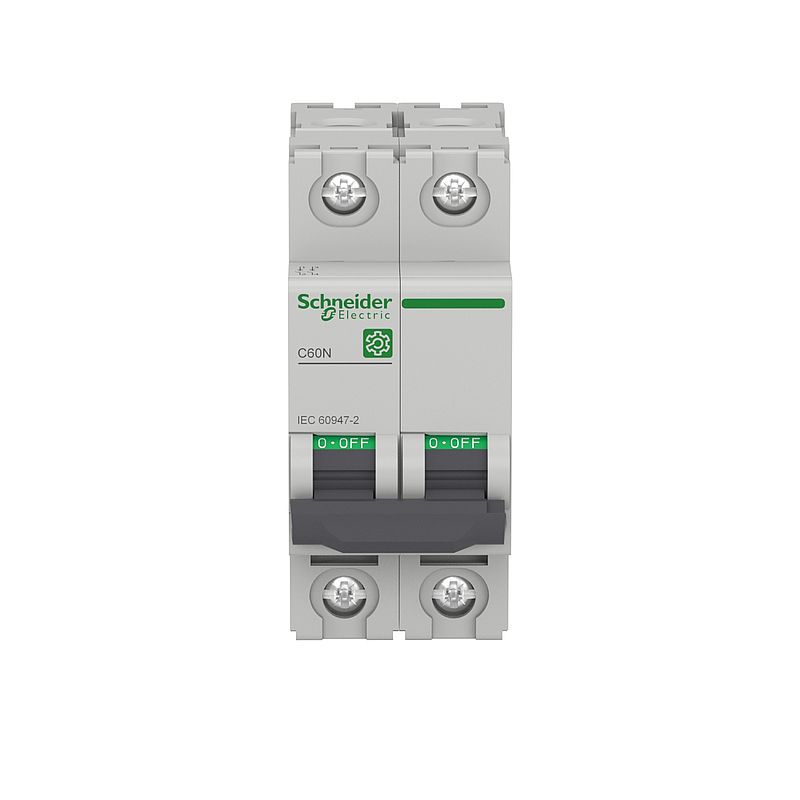

Multi 9 OEM LS-Schalter C60N 2-polig 63A C-Char. 10kA IEC60947-2
M9F11263
Materialpreisgruppe
: DY
199,50 EUR
EAN Code: 3606480576317
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Katalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
|
Brochure
|
Download |
|
Konformitätserklärung
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (6)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (10)
Verteilungen: Kompatible Produkte
Verteilungen (10)
Erweiterungen : Kompatible Produkte
(4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Multi 9 |
| Produktname | Multi9 C60 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | C60N |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 2P |
| Anzahl der geschützten Pole | 2 |
| [In] Bemessungsstrom | 63 A bei 50 °C entspricht EN/IEC 60947-2 |
| Netzwerktyp | DC AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Ausschaltvermögen | 20 kA Icu bei <= 125 V DC entspricht EN/IEC 60947-2 10 kA Icu bei 415 V AC 50/60 Hz zwischen Phasen entspricht EN/IEC 60947-2 20 kA Icu bei 240 V AC 50/60 Hz zwischen Phasen entspricht EN/IEC 60947-2 6 kA Icu bei 440 V AC 50/60 Hz zwischen Phasen entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A entspricht EN/IEC 60947-2 |
| Eignung für Isolation | Ja entspricht EN/IEC 60947-2 |
| Normen | EN/IEC 60947-2 |
| Produktzertifizierungen | EAC CCC |
Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 240 V AC 50/60 Hz zwischen Phasen 415 V AC 50/60 Hz zwischen Phasen 440 V AC 50/60 Hz zwischen Phasen <= 125 V DC |
| Magnetische Auslösegrenze | 8,5 x In +/-20 %0AC 12 x In +/-20 %0DC |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 7,5 kA 75 % entspricht EN/IEC 60947-2 - 415 V AC 50/60 Hz 16 kA 75 % entspricht EN/IEC 60947-2 - 240 V AC 50/60 Hz 4,5 kA 75 % entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz 20 kA 100 % entspricht EN/IEC 60947-2 - <= 125 V DC |
| Begrenzungsklasse | 3 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht EN/IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Kontrolltyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 4 |
| Höhe | 81 mm |
| Breite | 36 mm |
| Tiefe | 72 mm |
| Produktgewicht | 0,24 kg |
| Farbe | Grau |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Vorrichtungen für Vorhängeschlösser | Verriegelbar |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten)1,5…35 mm² - fest Tunnelklemmen (oben oder unten)1,5…35 mm² - flexibel Tunnelklemmen (oben oder unten)1,5…35 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 3,5 Nm oben oder unten |
| Erdschlussschutz | Separater Block | Montage |
| Wärmeabgabe | 12,2 W bei 415 V - 63 A |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -30…70 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 245,0 g |
| VPE 1 Höhe | 3,6 cm |
| VPE 1 Breite | 7,5 cm |
| VPE 1 Länge | 8,5 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 1,516 kg |
| VPE 2 Höhe | 7,8 cm |
| VPE 2 Breite | 8,6 cm |
| VPE 2 Länge | 22,5 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 18,716 kg |
| VPE 3 Höhe | 30,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Toxic heavy metal free | Ja |
