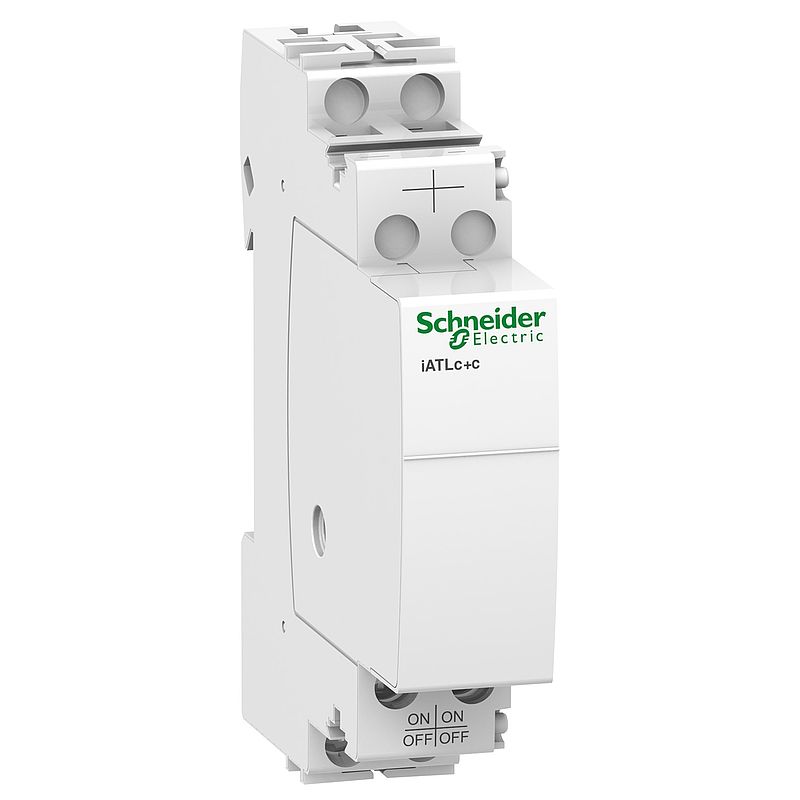

Zentral Ein-/Ausschalten mehr. Gruppen Fernschaltern iATLc+c, 24-240V AC
A9C15410
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Anwendungshinweise
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (20)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| range of product | Acti9 |
| Kurzbezeichnung des Geräts | iATLc+c |
| Produkt- oder Komponententyp | Zentrales Ein- und Ausschalten mehrerer zentraler Ein- und Ausschaltungen |
| Steuerkreisspannung | 24 - 240 V AC 50/60 Hz Impuls | Zusatzmerkmale |
| [Ui] Nennisolationsspannung | 440 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Fernsteuerbetätigungsart | 2 Schaltereingänge |
| Montagemodus | Fixiert |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 86 mm |
| Breite | 18 mm |
| Tiefe | 71 mm |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Tunnelklemmen Kabel 0,5…4 mm² - Kabelfestigkeit: fest Tunnelklemmen Kabel 0,5…4 mm² - Kabelfestigkeit: fest - mit Kabelende Tunnelklemmen Kabel 1…4 mm² - Kabelfestigkeit: flexibel Tunnelklemmen Kabel 1…4 mm² - Kabelfestigkeit: flexibel - mit Kabelende |
| Drahtabisolierungslänge | 11 mm |
| [M] Anzugsdrehmoment | 1 Nm |
| Kompatible Produktfamilie | Acti 9 Acti9 iTL iTLc Acti 9 Acti9 iTL iATLc Acti 9 Acti9 iTL iATLc+s |
Montage |
| Überspannungskategorie | III |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -20…50 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Normen | EN/IEC 60669-2-2 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 75 g |
| VPE 1 Höhe | 2,9 cm |
| VPE 1 Breite | 8 cm |
| VPE 1 Länge | 9,5 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 640 g |
| VPE 2 Höhe | 8,5 cm |
| VPE 2 Breite | 10 cm |
| VPE 2 Länge | 26,5 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 6,288 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 6763a476-30bc-4d05-a4bb-93f8d65c3771 |
| Giftiges Schwermetall frei | Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 2 |
