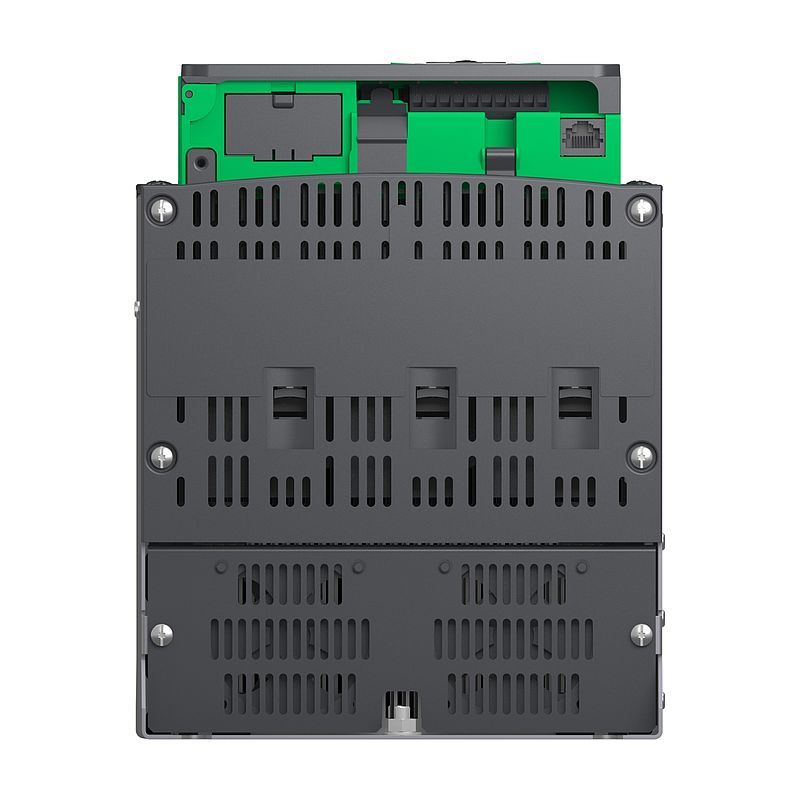

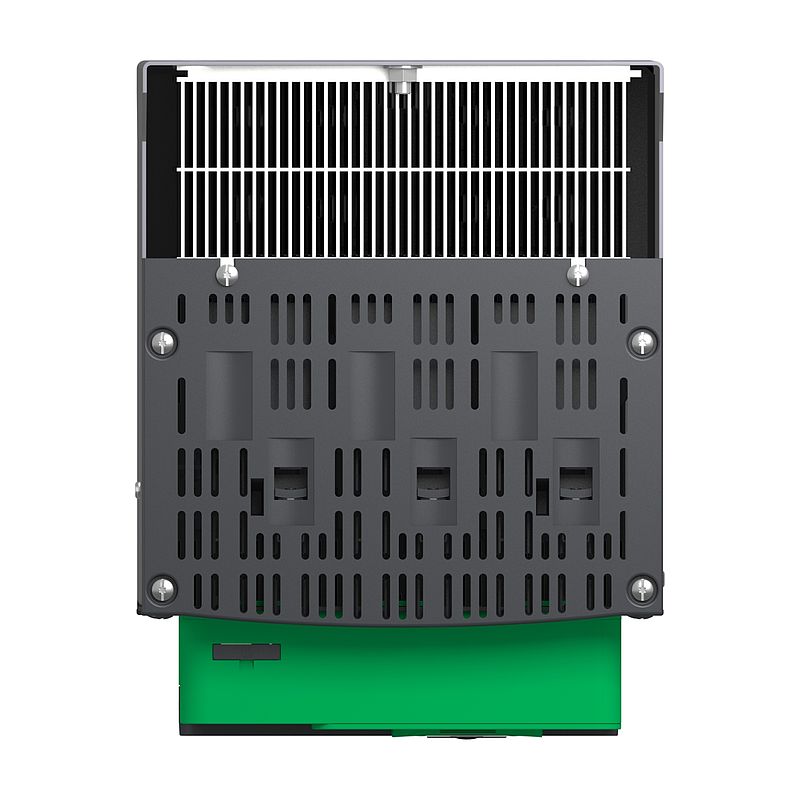

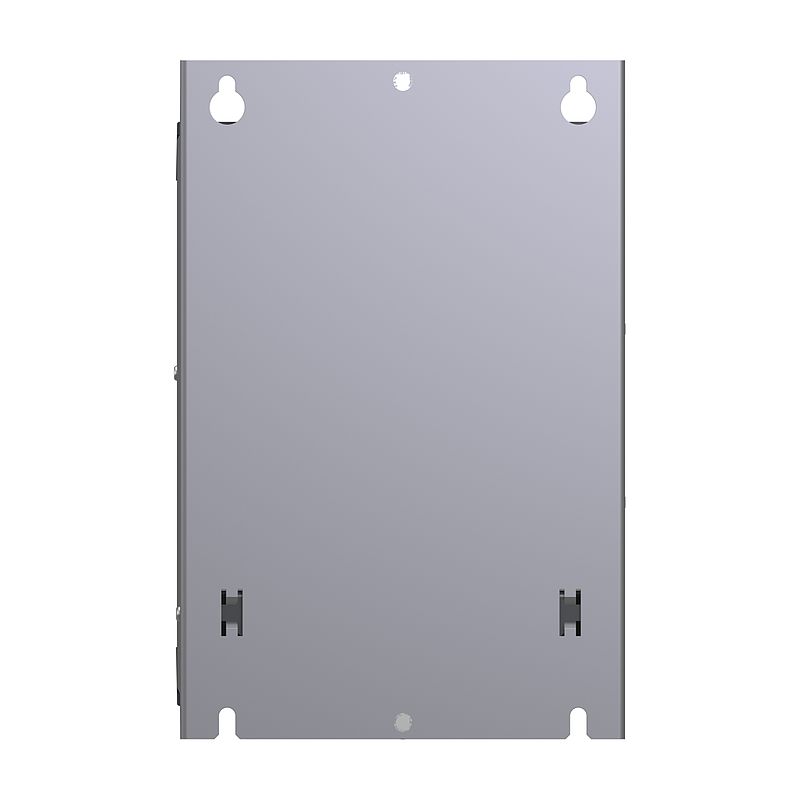

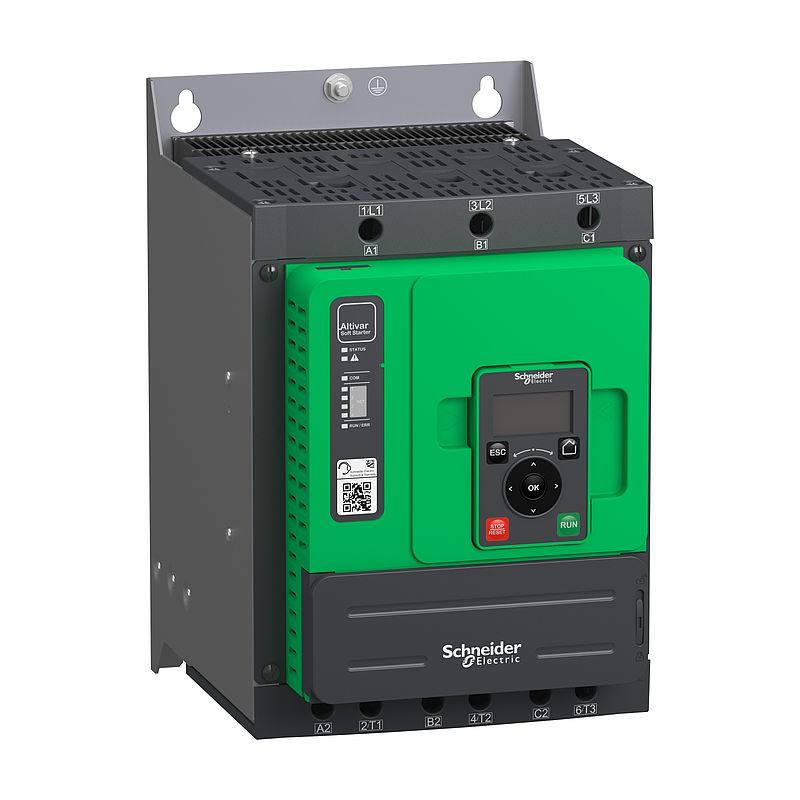

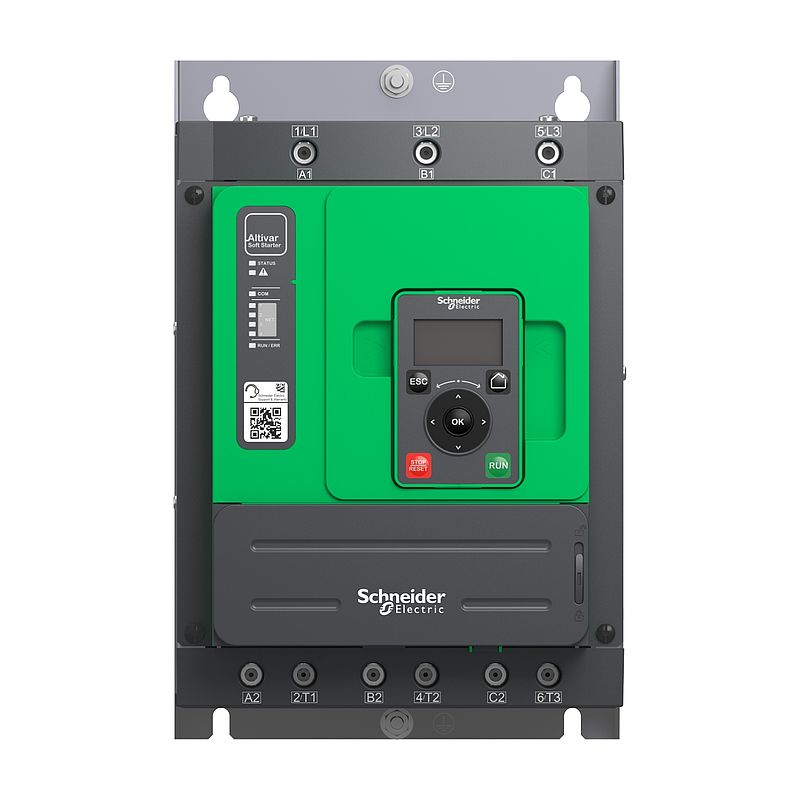

Altivar Sanftanlasser ATS480, 88 A, 208-690V AC, Steuerspannung 110-230V AC
ATS480D88Y
Materialpreisgruppe
: CN
2.442,00 EUR
EAN Code: 3606481089069
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
|
Firmware
|
Download |
|
Software - Data Library
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
How To Video
|
Download |
|
Promotional video
|
Download |
|
Declaration of conformity
|
Download |
|
CAD
|
Download |
|
CAE
|
Download |
|
Software - Released
|
Download |
|
Certificate
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Optionen: Kompatible Produkte
Optionen (8)
Kommunikations-Module: Kompatible Produkte
Kommunikations-Module (6)
Kabel: Kompatible Produkte
Kabel (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar Soft Starter ATS480 |
| Produkt- oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Prozesse und Infrastrukturen |
| Kurzbezeichnung des Geräts | ATS480 |
| Anzahl der Netzphasen | 3 Phasen |
| Nutzungskategorie | AC-3A AC - 53 A |
| Versorgungsspannung | 208 - 690 V -15 - +10 % |
| Frequenz der Stromversorgung | 50 - 60 Hz -20 - +20 % |
| [Ie] Betriebsbemessungstrom | Normalbetrieb: 88,0 A (bei <40 °C) |
| Bemessungsstrom im Schwerlastbetrieb | 75,0 A bei 40 °C für Schwerlastbetrieb |
| Drehmomentsteuerung | Richtig |
| Schutzart (IP) | IP20 |
| Motorleistung (kW) | 22,0 kW bei 230 V in der Motorversorgungsleitung Normalbetrieb 18,5 kW bei 230 V in der Motorversorgungsleitung Schwerlastbetrieb 45,0 kW bei 400 V in der Motorversorgungsleitung Normalbetrieb 37,0 kW bei 400 V in der Motorversorgungsleitung Schwerlastbetrieb 45,0 kW bei 440 V in der Motorversorgungsleitung Normalbetrieb 37,0 kW bei 440 V in der Motorversorgungsleitung Schwerlastbetrieb 55,0 kW bei 500 V in der Motorversorgungsleitung Normalbetrieb 45,0 kW bei 500 V in der Motorversorgungsleitung Schwerlastbetrieb 55,0 kW bei 525 V in der Motorversorgungsleitung Normalbetrieb 45,0 kW bei 525 V in der Motorversorgungsleitung Schwerlastbetrieb 75,0 kW bei 660 V in der Motorversorgungsleitung Normalbetrieb 55,0 kW bei 660 V in der Motorversorgungsleitung Schwerlastbetrieb 75,0 kW bei 690 V in der Motorversorgungsleitung Normalbetrieb 55,0 kW bei 690 V in der Motorversorgungsleitung Schwerlastbetrieb 45,0 kW bei 230 V in die Dreieckschaltung des Motors Normalbetrieb 37,0 kW bei 230 V in die Dreieckschaltung des Motors Schwerlastbetrieb 75,0 kW bei 400 V in die Dreieckschaltung des Motors Normalbetrieb 55,0 kW bei 400 V in die Dreieckschaltung des Motors Schwerlastbetrieb |
| Motorleistung (HP) | 25,0 hp bei 208 V Normalbetrieb 20,0 hp bei 208 V Schwerlastbetrieb 30,0 hp bei 230 V Normalbetrieb 25,0 hp bei 230 V Schwerlastbetrieb 60,0 hp bei 460 V Normalbetrieb 50,0 hp bei 460 V Schwerlastbetrieb 75,0 hp bei 575 V Normalbetrieb 60,0 hp bei 575 V Schwerlastbetrieb |
| Optionskarte | Kommunikationsmodul für Profibus DP V1 Kommunikationsmodul für Modbus TCP/EtherNet/IP Kommunikationsmodul für CANopen Daisy Chain Kommunikationsmodul für CANopen Sub-D Kommunikationsmodul für CANopen Open Style |
Zusatzmerkmale |
| Geräteanschluss | In der Motorversorgungsleitung In die Dreieckschaltung des Motors |
| [Us] Steuerspannung | 110 - 230 V AC 50/60 Hz -15 - +10 % |
| Scheinleistung | 0,09 kVA |
| integrierter Motorüberlastungsschutz | Richtig |
| thermische Schutzklasse des Motors | Klasse 10E |
| Schutzfunktionen | Phasenausfall: Linie Integrierter thermischer Schutz: Motor Thermischer Schutz: Starter Stromüberlastung: Motor Unterbelastung: Motor Anlaufzeit zu lang, blockierter Rotor: Motor Ausfall Motorphase: Motor Phasenausfallserkennung der Versorgungsspannung: Linie Phasenausfallserkennung der Versorgungsspannung: Motor Thermischer Schutz: Motor |
| Strombegrenzung % In (max. 5 x Ie) | 150…700 % |
| Spezifikation des Nennstroms und des Stromverlusts | 88,0 A |
| Verlustleistung stromunabhängig | 25,0 W |
| Verlustleistung pro Gerät stromabhängig | 270,0 W |
| Normen | IEC 60947-4-2 UL 60947-4-2 IEC 60664-1 |
| Produktzertifizierungen | CE cULus CCC UKCA RCM EAC DNV ABS BV CCS |
| Beschriftung | CE CCC UKCA EAC RCM CULus |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anzahl digitale Eingänge | 4 |
| Digitaler Eingang | (STOP) Logikeingänge, 3.500 Ohm (RUN) Logikeingänge, 3.500 Ohm (DI3) programmierbar als Logikeingang, 3.500 Ohm (DI4) programmierbar als Logikeingang, 3.500 Ohm |
| Eingangs-Kompatibilität | STOP: einzelner Eingang Level 1 SPS entspricht IEC 61131-2 RUN: einzelner Eingang Level 1 SPS entspricht IEC 61131-2 DI3: einzelner Eingang Level 1 SPS entspricht IEC 61131-2 DI4: einzelner Eingang Level 1 SPS entspricht IEC 61131-2 |
| digitaler Logikeingang | Programmierbarer digitaler Eingang bei Status 0: < 5 V |
| Relaisausgangsnummer | 3 |
| Ausgangsart des Relais | Relaisausgänge R1A 1 S Relaisausgänge R1B 1 S Relaisausgänge RIC 1 S / 1 Ö programmierbar |
| Min. Schaltstrom | 100 mA bei 12 V DC für Relaisausgänge |
| Max. Schaltstrom | Relaisausgänge 2 A bei 250 V AC Relaisausgänge 2 A bei 30 V DC Relaisausgänge |
| Diskrete Ausgangsnummer | 2 |
| Digitaler Ausgang | (DQ1) programmierbarer digitaler Ausgang <= 30 V (DQ2) programmierbarer digitaler Ausgang <= 30 V |
| Authentifizierung | Offener Kollektor Level 1 SPS entspricht IEC 65A-68 |
| Anzahl der Analogeingänge | 1 |
| Messeingänge | AI1/PTC PTC/Pt 100 Temperaturfühler PTC2 PTC/Pt 100 Temperaturfühler PTC3 PTC/Pt 100 Temperaturfühler |
| Anzahl der Analogausgänge | 1 |
| Analoger Ausgangstyp | Stromausgang AQ1: 0 - 20 mA oder 0 - 10 V, Impedanz <500 Ohm |
| Kommunikationsprotokoll | Modbus, seriell |
| Anschlusstyp | 1 RJ45 |
| Kommunikationsdatenverbindung | Seriell |
| Physikalische Schnittstelle | 2-Draht- RS 485 |
| Übertragungsgeschwindigkeit | 1.200 - 256.000 bit/s |
| Übertragungsrahmen | RTU |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität |
| Polarisierungsart | Keine Impedanz für Modbus, seriell |
| Anzahl der Adressen | 0…227 für Modbus, seriell |
| Zugriffsmethode | Slave Modbus, seriell |
| Funktion verfügbar | Externe Bypass-Steuerung Vorheizung Entrauchung Mehrmotorige Kaskade Zweiter Motorsatz Benutzerverwaltung Sicherung von Anschlüssen und Verbindungen Sicherheits-Ereignisprotokollierung Cybersecure Firmware-Update Einzelne Richtung |
| Anzeigebildschirm verfügbar | Richtig |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 290,0 mm |
| Breite | 190,0 mm |
| Tiefe | 247,0 mm |
| Produktgewicht | 8,3 kg | Montage |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2 Leitungsgebundene und abgestrahlte Emissionen mit Bypass Level B entspricht IEC 60947-4-2 Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12 Elektrostatische Entladung Level 3 entspricht IEC 61000-4-11 Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4 Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3 Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5 |
| Verschmutzungsgrad | Stufe 3 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| [Ui] Bemessungs-Isolationsspannung | 690 V |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S2 gemäß IEC 60721-3-3 |
| Relative Feuchtigkeit | 0…95 % ohne Kondensation oder Tropfwasser entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | 40…60 °C (mit Stromreduzierung von 2 % pro °C) -15…40 °C (ohne Leistungsminderung) |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Betriebshöhe | <= 1.000 m ohne Leistungsminderung > 1.000 - 4.000 m mit Strom Deklassierung von 1% pro 100 m |
| Max. Durchbiegung unter schwingender Belastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während der Lagerung) | 1,75 mm bei 2 - 9 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Transports) | 1,75 mm bei 2 - 9 Hz |
| Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Max. Beschleunigung unter Rüttelbelastung (während der Lagerung) | 15 m/s² bei 200 - 500 Hz 10 m/s² bei 9 - 200 Hz |
| Max. Beschleunigung unter Schwingungsbelastung (während des Transports) | 15 m/s² bei 200 - 500 Hz 10 m/s² bei 9 - 200 Hz |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m/s² bei 11 ms |
| Max. Beschleunigung unter Stoßbelastung (während der Lagerung) | 100 m/s² bei 11 ms |
| Max. Beschleunigung unter Stoßbelastung (während des Transports) | 100 m/s² bei 11 ms | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 9,785 kg |
| VPE 1 Höhe | 37,000 cm |
| VPE 1 Breite | 31,000 cm |
| VPE 1 Länge | 39,000 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 86,500 kg |
| VPE 2 Höhe | 86,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
