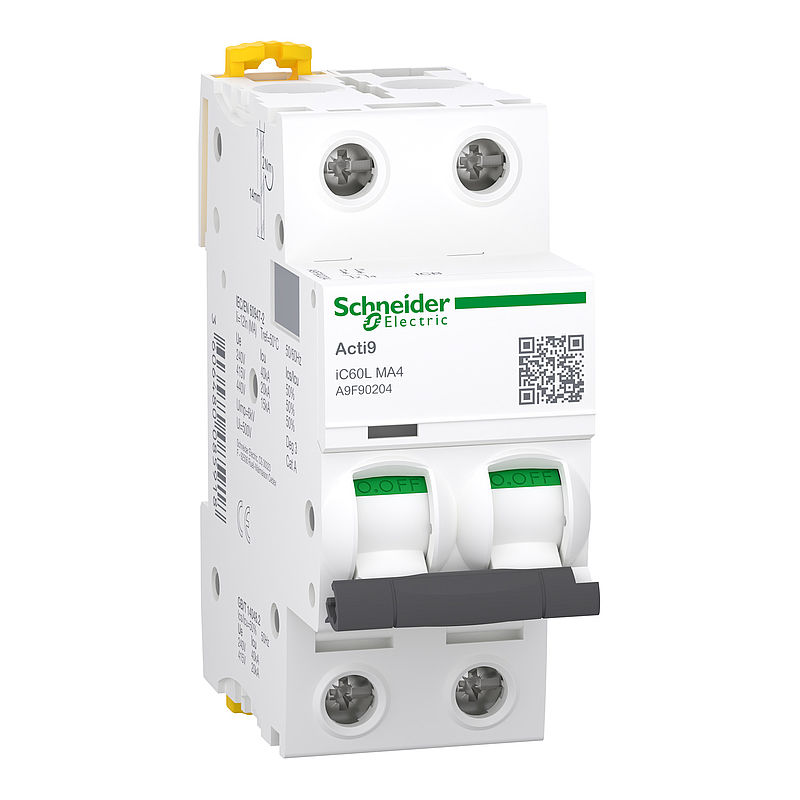

Leitungsschutzschalter iC60L, 2P, 4A, MA Charakteristik
A9F90204
Materialpreisgruppe
: D0
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
|
Zertifikat
|
Download |
Dieses Produkt ist kompatibel mit
: Kompatible Produkte
(13)
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)
Verteilungen: Kompatible Produkte
Verteilungen (5)
Erweiterungen: Kompatible Produkte
Erweiterungen (13)
Zubehörteile: Kompatible Produkte
Zubehörteile (11)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Geräteanwendung | Motor |
| Baureihe | Acti9 |
| Produktname | Acti9 iC60 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | iC60L |
| Beschreibung der Pole | 2P |
| Anzahl der geschützten Pole | 2 |
| [In] Bemessungsstrom | 4 A |
| Netzwerktyp | AC |
| Auslöser-Technologie | Magnetisch |
| Kurvenscheibe | MA |
| Ausschaltvermögen | 15 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 20 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 40 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A entspricht EN 60947-2 Kategorie A entspricht IEC 60947-2 |
| Eignung für Isolation | Ja entspricht EN 60947-2 Ja entspricht IEC 60947-2 |
| Normen | EN 60947-2 IEC 60947-2 |
Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| Magnetische Auslösegrenze | 12 x Zoll +/-20 % |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 10 kA 50 % entspricht EN 60947-2 - 380 - 415 V AC 50/60 Hz 7,5 kA 50 % entspricht EN 60947-2 - 440 V AC 50/60 Hz 10 kA 50 % entspricht IEC 60947-2 - 380 - 415 V AC 50/60 Hz 7,5 kA 50 % entspricht IEC 60947-2 - 440 V AC 50/60 Hz 20 kA 50 % entspricht EN 60947-2 - 220 - 240 V AC 50/60 Hz 20 kA 50 % entspricht IEC 60947-2 - 220 - 240 V AC 50/60 Hz |
| Begrenzungsklasse | 3 entspricht EN 60898-1 3 entspricht IEC 60898-1 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht EN 60947-2 500 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht EN 60947-2 6 kV entspricht IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Kontrolltyp | Kippschalter |
| Lokale Signalisierung | Auslöseanzeige |
| Montagemodus | Fixiert |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben oder unten: ja |
| 9-mm-Raster | 4 |
| Höhe | 85 mm |
| Breite | 36 mm |
| Tiefe | 78,5 mm |
| Produktgewicht | 0,25 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Anschlüsse - Klemmen | Einzelklemme (oben oder unten) 1…25 mm² fest Einzelklemme (oben oder unten) 1…16 mm² flexibel |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Erdschlussschutz | Separater Block | Montage |
| Schutzart (IP) | IP20 conforming to IEC 60529 IP20 conforming to EN 60529 |
| Verschmutzungsgrad | 3 entspricht EN 60947-2 3 entspricht IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 219,0 g |
| VPE 1 Höhe | 3,5 cm |
| VPE 1 Breite | 7,2 cm |
| VPE 1 Länge | 9,3 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 1,391 kg |
| VPE 2 Höhe | 7,7 cm |
| VPE 2 Breite | 9,7 cm |
| VPE 2 Länge | 22,1 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 66 |
| VPE 3 Gewicht | 15,789 kg |
| VPE 3 Höhe | 30,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | C839c050-8547-41ce-b0db-e9813554fc09 |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 9 |
