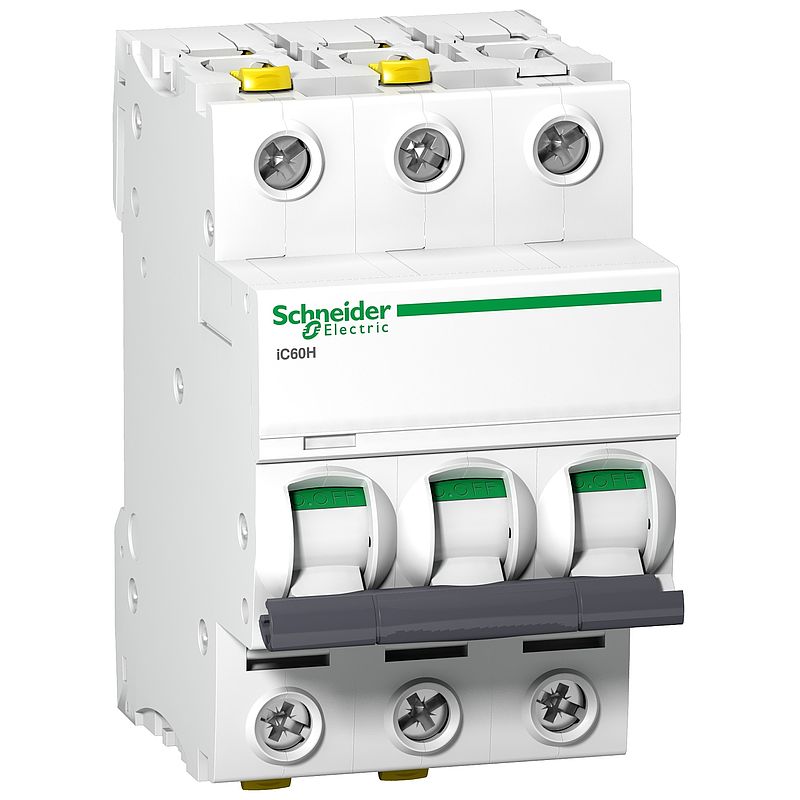

Leitungsschutzschalter iC60H, 3P, 40A, C Charakteristik
A9F07340
Materialpreisgruppe
: D0
229,00 EUR
EAN Code: 3606480438691
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Produktumweltprofil
|
Download |
|
Broschüre
|
Download |
|
Gebrauchsanleitung
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Certificate
|
Download |
|
Konformitätserklärung
|
Download |
Dieses Produkt ist kompatibel mit
Verteilungen: Kompatible Produkte
Verteilungen (8)
Kommunikations-Artikel Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (19)
Zubehörteile: Kompatible Produkte
Zubehörteile (12)
Erweiterungen: Kompatible Produkte
Erweiterungen (4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Geräteanwendung | Verteilung |
| Baureihe | Acti9 |
| Produktname | Acti9 iC60 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | iC60H |
| Beschreibung der Pole | 3P |
| Anzahl der geschützten Pole | 3 |
| [In] Bemessungsstrom | 40 A |
| Netzwerktyp | AC DC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Ausschaltvermögen | 10000 A Icn bei 400 V AC 50/60 Hz entspricht EN/IEC 60898-1 42 kA Icu bei 12 - 60 V AC 50/60 Hz entspricht EN/IEC 60947-2 10 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 15 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 30 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 42 kA Icu bei 100 - 133 V AC 50/60 Hz entspricht EN/IEC 60947-2 15 kA Icu bei <= 180 V DC entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A entspricht EN 60898-1 Kategorie A entspricht IEC 60898-1 |
| Eignung für Isolation | Ja entspricht EN 60898-1 Ja entspricht EN 60947-2 Ja entspricht IEC 60898-1 Ja entspricht IEC 60947-2 |
| Normen | EN 60898-1 IEC 60898-1 IEC 60947-2 EN 60947-2 |
Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| Magnetische Auslösegrenze | 8 x Zoll +/-20 % |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 15 kA 50 % entspricht EN 60947-2 - 220 - 240 V AC 50/60 Hz 7,5 kA 50 % entspricht EN 60947-2 - 380 - 415 V AC 50/60 Hz 5 kA 50 % entspricht EN 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % entspricht IEC 60947-2 - 220 - 240 V AC 50/60 Hz 7,5 kA 50 % entspricht IEC 60947-2 - 380 - 415 V AC 50/60 Hz 5 kA 50 % entspricht IEC 60947-2 - 440 V AC 50/60 Hz 7500 A 75 % entspricht EN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % entspricht IEC 60898-1 - 400 V AC 50/60 Hz 21 kA 50 % entspricht IEC 60947-2 - 12 - 133 V AC 50/60 Hz 21 kA 50 % entspricht EN 60947-2 - 12 - 133 V AC 50/60 Hz 15 kA 100 % entspricht IEC 60947-2 - 125 - 180 V DC 15 kA 100 % entspricht EN 60947-2 - 125 - 180 V DC |
| Begrenzungsklasse | 3 entspricht EN 60898-1 3 entspricht IEC 60898-1 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht EN 60947-2 500 V AC 50/60 Hz entspricht IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht EN 60947-2 6 kV entspricht IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Kontrolltyp | Kippschalter |
| Lokale Signalisierung | Auslöseanzeige |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 6 |
| Höhe | 91 mm |
| Breite | 54 mm |
| Tiefe | 78,5 mm |
| Produktgewicht | 0,375 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Anschlüsse - Klemmen | Doppelklemme (oben oder unten) 1…35 mm² fest Doppelklemme (oben oder unten) 1…25 mm² flexibel |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 3,5 Nm oben oder unten |
| Erdschlussschutz | Separater Block | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP20 entspricht EN 60529 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 372,000 g |
| VPE 1 Höhe | 5,500 cm |
| VPE 1 Breite | 7,500 cm |
| VPE 1 Länge | 9,000 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 1,547 kg |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 22,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 44 |
| VPE 3 Gewicht | 17,489 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
| Toxic heavy metal free | Ja |
