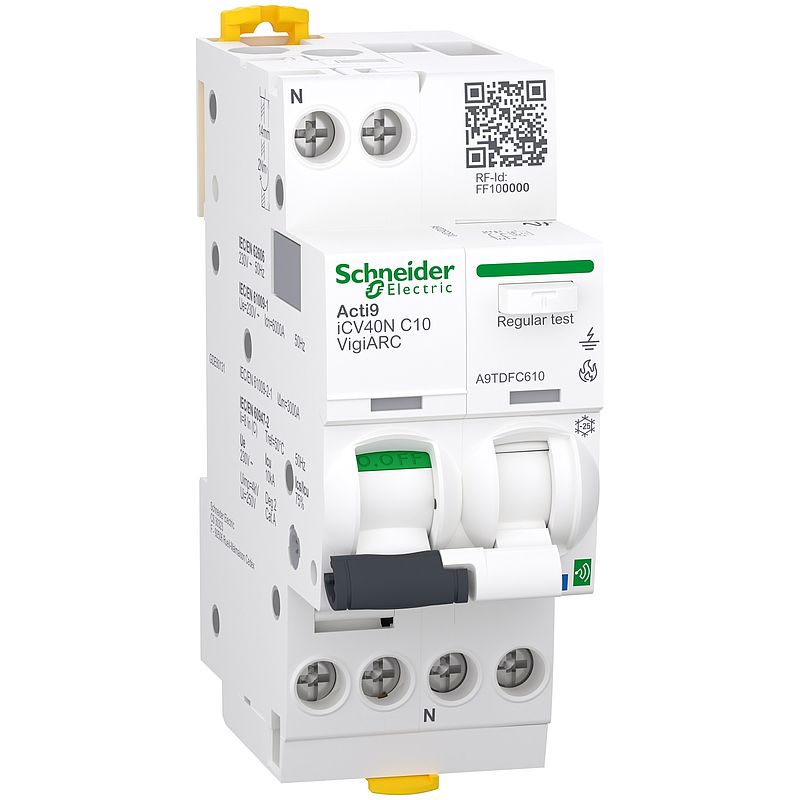

Acti9 iCV40N VigiARC Active, AFDD + FI/LS + Kom., 1P+N, 10A, C, 30mA, A-SI, 6kA

A9TDFC610

Materialpreisgruppe : DX

363,00 EUR

EAN Code: 3606481906571

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Firmware - History, Utility & Others	Download
Konformitätserklärung	Download
Software - Hotfix	Download
Entsorgungsinformation	Download
Firmware	Download
Application Notes	Download
Produktumweltprofil	Download
Gebrauchsanleitung	Download
Benutzerhandbuch	Download
How to video	Download
CAD	Download
Broschüre	Download
Promotional video	Download
Zertifikat	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (2)

Zusatzausrüstungen (15)

Kommunikations-Artikel (2)

Verteilungen (5)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produktname	Acti9 iCV40 ARC
Produkt- oder Komponententyp	Störlichtbogenerkennung RCBO
Produktspezifische Anwendung	Arc fault detection
Normen	EN/IEC 62606 EN/IEC 61009-1 EN/IEC 60947-2 EN/IEC 61009-2-1
Kurzbezeichnung des Geräts	iCV40 ARC
Beschreibung der Pole	1P + N
Anzahl der geschützten Pole	1
Kurvenscheibe	C
Ausschaltvermögen	6000 A Icn bei 230 V AC 50 Hz entspricht IEC 61009-2-1 10 kA Icu bei 230 V AC 50 Hz entspricht EN/IEC 60947-2
Bemessungsbruchkraft und Bemessungsleistung	Idm 3000 A bei 230 V AC 50 Hz entspricht IEC 61009-2-1
Neutralposition	Links
Netzwerktyp	AC
Erdschlussschutz Zeitverzögerung	Unverzögert
Erdschluss-Schutzklasse	Typ A-SI (Superimmunisiert)
elektrische Datenaufzeichnung	Datum und Uhrzeit Wartungsanzeigen
Kompatibilität des Konzentrators	EcoStruxure Schalttafel Server Erweitert EcoStruxure Schalttafel Server Eintrag EcoStruxure Schalttafel Server Universal
Eventmanagement	Überspannung Kriechstrom Überlastung
Messwerttyp	Spannung Wirkleistung Strom Leistungsfaktor
Genauigkeit	Spannung: +/- 2 % Strom: +/- 2 % Leistung: +/- 5 %
Eignung für Isolation	Ja
Fehlerstrom-Auslösetechnik	Spannungsunabhängig
Auslöser-Technologie	Thermomagnetisch
Erdschlussschutz	Integriert
Zusatzmerkmale
[In] Bemessungsstrom	10 A
Netzwerkfrequenz	50 Hz
[Ue] Bemessungs-Betriebsspannung	230 V AC 50 Hz
Geräteposition im System	Abgang
Magnetische Auslösegrenze	5 - 10 x In
[Ics] Bemessungsbetriebs-Ausschaltvermögen	6000 A AC 50 Hz entspricht IEC 61009-2-1 7,5 kA AC 50 Hz entspricht IEC 60947-2
Begrenzungsklasse	3
[Ui] Bemessungs-Isolationsspannung	250 V AC 50 Hz zwischen Phase und Neutral
Schwellenwert-Auslösespannung	275 V für +/- 5 V
[Uimp] Bemessungs-Stoßspannungsfestigkeit	4 kV
Kontaktstellungsanzeige	Ja
Kontrolltyp	Kippschalter
Lokale Signalisierung	EIN, AUS, Fehlerauslösung LED-Lichtbogenfehlerdiagnose
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
Farbe	Weiß (RAL 9003)
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	20000 Zyklen 230 V AC 50 Hz
Überspannungskategorie	III
Beschreibung der Verriegelungsoptionen	Vorhängeschloss
Kabeleinführung	Oben und unten
Anschlüsse - Klemmen	Tunnelklemmen1…16 mm² fest Tunnelklemmen1…10 mm² flexibel
Drahtabisolierungslänge	14 mm
[M] Anzugsdrehmoment	2 Nm
Kompatibilität von Kammschienen und Verteilerblöcken	Ja
9-mm-Raster	4
Höhe	91 mm
Breite	36 mm
Tiefe	73 mm
Produktgewicht	220 g
Montage
Erdschlussempfindlichkeit	30 mA
Schutzart (IP)	IP20 entspricht IEC 60529
Verschmutzungsgrad	2 entspricht EN/IEC 62606
Tropentauglichkeit	Schweregrad B entspricht IEC 60068-2-30 für 28 d
Relative Luftfeuchtigkeit	95 % bei 55 °C
Betriebshöhe	2.000 m
Umgebungstemperatur bei Betrieb	-25…50 °C
Umgebungstemperatur bei Lagerung	-40…80 °C
Gütesiegel	IMQ AENOR OVE
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Höhe	4,5 cm
VPE 1 Breite	8,7 cm
VPE 1 Länge	11,4 cm
VPE 1 Gewicht	238 g
VPE 2 Art	S02
VPE 2 Menge	24
VPE 2 Höhe	15 cm
VPE 2 Breite	30 cm
VPE 2 Länge	40 cm
VPE 2 Gewicht	6,018 kg
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

Mit der Kennzeichnung Green Premium^TM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO₂-Fußabdruck.

Weitere Informationen

Nachhaltigkeit

Angebotsstatus nachhaltiges Produkt	Green Premium Produkt
EU-RoHS-Richtlinie	Konform mit Ausnahmen
Mercury free	Ja
WEEE	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
