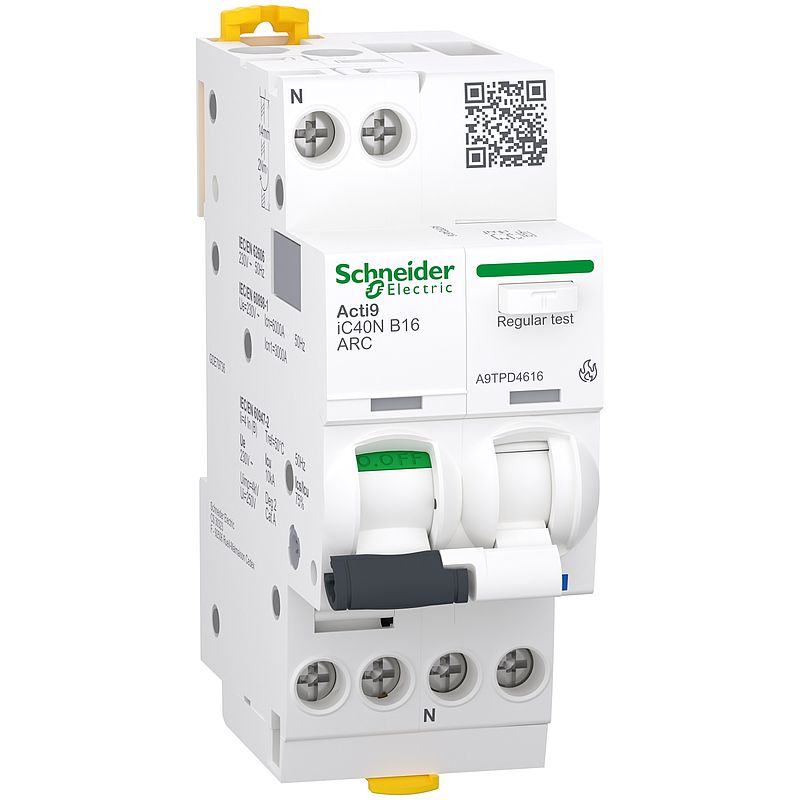

Acti9 iC40N ARC, AFDD (Brandschutzsch.) + LS-Schalter, 1P+N, 16A, B-Char., 6000A
A9TPD4616
Materialpreisgruppe : DX
190,00 EUR
EAN Code: 3606481906229
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| Konformitätserklärung | Download |
| Entsorgungsinformation | Download |
| Anwendungshinweise | Download |
| Produktumweltprofil | Download |
| Gebrauchsanleitung | Download |
| How To Video | Video anzeigen |
| Zertifikat | Download |
| CAD | Download |
| Broschüre | Download |
Dieses Produkt ist kompatibel mit
Kommunikations-Artikel Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (16)Verteilungen: Kompatible Produkte
Verteilungen (5)
Zubehörteile Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 iC40 ARC |
| Produkt- oder Komponententyp | Fehlerlichtbogen-Schutzeinrichtung - AFDD + LS-Schalter |
| Produktspezifische Anwendung | Arc fault detection |
| Normen | EN/IEC 60898-1 EN/IEC 60947-2 EN/IEC 62606 |
| Kurzbezeichnung des Geräts | iC40 ARC |
| Beschreibung der Pole | 1P + N |
| [In] Bemessungsstrom | 16 A |
| Kurvenscheibe | B |
| Ausschaltvermögen | 3000 A Icn1 bei 230 V AC 50 Hz entspricht EN/IEC 60898-1 10 kA Icu bei 230 V AC 50 Hz entspricht EN/IEC 60947-2 6000 A Icn bei 230 V AC 50 Hz entspricht EN/IEC 60898-1 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Eignung für Isolation | Ja |
| Auslöser-Technologie | Thermomagnetisch | Zusatzmerkmale |
| Anzahl der geschützten Pole | 1 |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50 Hz |
| Geräteposition im System | Abgang |
| Magnetische Auslösegrenze | 3 - 5 x In |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 6000 A entspricht EN/IEC 60898-1 7,5 kA entspricht EN/IEC 60947-2 |
| Begrenzungsklasse | 3 |
| Schwellenwert-Auslösespannung | 275 V für +/- 5 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| [Ui] Bemessungs-Isolationsspannung | 250 V AC |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | EIN, AUS, Fehlerauslösung LED-Lichtbogenfehlerdiagnose |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Farbe | Weiß (RAL 9003) |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 20000 Zyklen |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Kabeleinführung | Oben und unten |
| Anschlüsse - Klemmen | Tunnelklemmen1…10 mm² flexibel Tunnelklemmen1…16 mm² fest |
| Drahtabisolierungslänge | 14 mm |
| [M] Anzugsdrehmoment | 2 Nm |
| 9-mm-Raster | 4 |
| Höhe | 91 mm |
| Breite | 36 mm |
| Tiefe | 73 mm |
| Produktgewicht | 210 g | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Tropentauglichkeit | Schweregrad B entspricht IEC 60068-2-30 für 28 d |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…40 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C |
| Gütesiegel | OVE | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 4,2 cm |
| VPE 1 Breite | 8,2 cm |
| VPE 1 Länge | 11,2 cm |
| VPE 1 Gewicht | 225,0 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 24 |
| VPE 2 Höhe | 15,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 5,715 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 576 |
| VPE 3 Höhe | 60,0 cm |
| VPE 3 Breite | 80,0 cm |
| VPE 3 Länge | 120,0 cm |
| VPE 3 Gewicht | 149,16 kg | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| EU-RoHS-Richtlinie | Konform mit Ausnahmen |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
