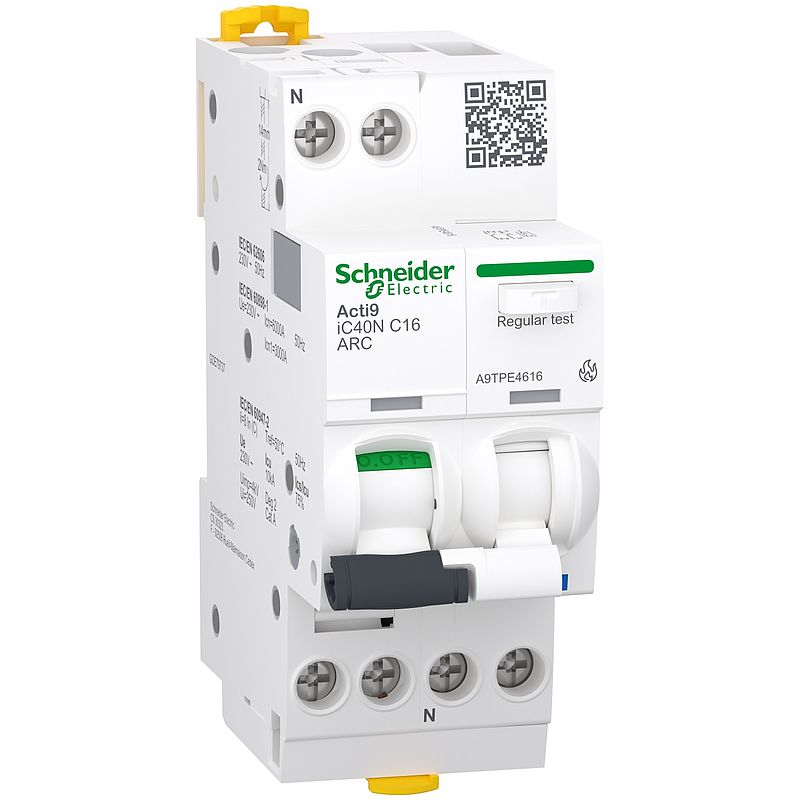

Acti9 iC40N ARC, AFDD (Brandschutzsch.) + LS-Schalter, 1P+N, 16A, C-Char., 6000A

A9TPE4616

Materialpreisgruppe : DX

198,00 EUR

EAN Code: 3606481906342

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Konformitätserklärung	Download
Entsorgungsinformation	Download
Application Notes	Download
Produktumweltprofil	Download
Gebrauchsanleitung	Download
How to video	Download
Zertifikat	Download
CAD	Download
Broschüre	Download
Promotional video	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (2)

Zusatzausrüstungen (15)

Kommunikations-Artikel (2)

Verteilungen (5)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produktname	Acti9 iC40 ARC
Produkt- oder Komponententyp	Fehlerlichtbogen-Schutzeinrichtung - AFDD + LS-Schalter
Produktspezifische Anwendung	Arc fault detection
Normen	EN/IEC 60898-1 EN/IEC 60947-2 EN/IEC 62606
Kurzbezeichnung des Geräts	iC40 ARC
Beschreibung der Pole	1P + N
[In] Bemessungsstrom	16 A
Kurvenscheibe	C
Ausschaltvermögen	3000 A Icn1 bei 230 V AC 50 Hz entspricht EN/IEC 60898-1 10 kA Icu bei 230 V AC 50 Hz entspricht EN/IEC 60947-2 6000 A Icn bei 230 V AC 50 Hz entspricht EN/IEC 60898-1
Netzwerktyp	AC
Neutralposition	Links
Eignung für Isolation	Ja
Auslöser-Technologie	Thermomagnetisch
Zusatzmerkmale
Anzahl der geschützten Pole	1
Netzwerkfrequenz	50 Hz
[Ue] Bemessungs-Betriebsspannung	230 V AC 50 Hz
Geräteposition im System	Abgang
Magnetische Auslösegrenze	5 - 10 x In
[Ics] Bemessungsbetriebs-Ausschaltvermögen	6000 A entspricht EN/IEC 60898-1 7,5 kA entspricht EN/IEC 60947-2
Begrenzungsklasse	3
Schwellenwert-Auslösespannung	275 V für +/- 5 V
[Uimp] Bemessungs-Stoßspannungsfestigkeit	4 kV
[Ui] Bemessungs-Isolationsspannung	250 V AC
Kontaktstellungsanzeige	Ja
Kontrolltyp	Kippschalter
Lokale Signalisierung	EIN, AUS, Fehlerauslösung LED-Lichtbogenfehlerdiagnose
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
Farbe	Weiß (RAL 9003)
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	20000 Zyklen
Beschreibung der Verriegelungsoptionen	Vorhängeschloss
Kabeleinführung	Oben und unten
Anschlüsse - Klemmen	Tunnelklemmen1…10 mm² flexibel Tunnelklemmen1…16 mm² fest
Drahtabisolierungslänge	14 mm
[M] Anzugsdrehmoment	2 Nm
9-mm-Raster	4
Höhe	91 mm
Breite	36 mm
Tiefe	73 mm
Produktgewicht	210 g
Montage
Schutzart (IP)	IP20 entspricht IEC 60529
Verschmutzungsgrad	2
Tropentauglichkeit	Schweregrad B entspricht IEC 60068-2-30 für 28 d
Betriebshöhe	2.000 m
Umgebungstemperatur bei Betrieb	-25…40 °C
Umgebungstemperatur bei Lagerung	-40…80 °C
Gütesiegel	AENOR OVE
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Höhe	4,300 cm
VPE 1 Breite	8,200 cm
VPE 1 Länge	11,200 cm
VPE 1 Gewicht	227,000 g
VPE 2 Art	S02
VPE 2 Menge	24
VPE 2 Höhe	15,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
VPE 2 Gewicht	5,736 kg
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

Mit der Kennzeichnung Green Premium^TM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO₂-Fußabdruck.

Weitere Informationen

Nachhaltigkeit

Angebotsstatus nachhaltiges Produkt	Green Premium Produkt
EU-RoHS-Richtlinie	Konform mit Ausnahmen
Mercury free	Ja
WEEE	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
